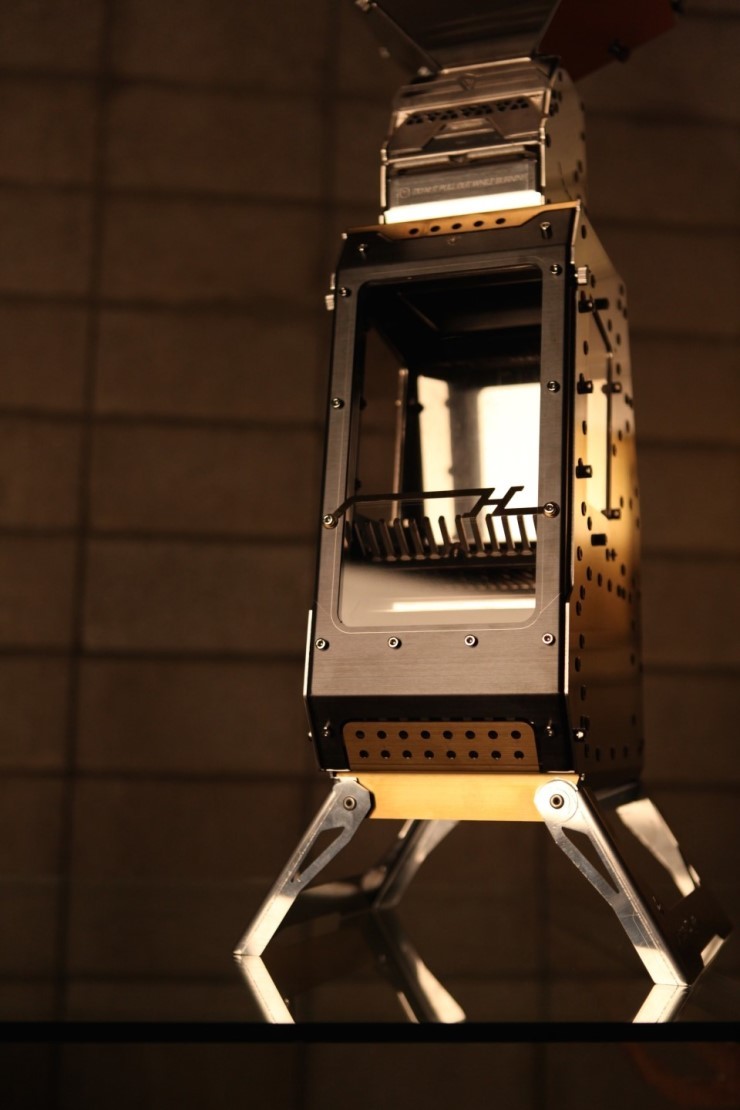

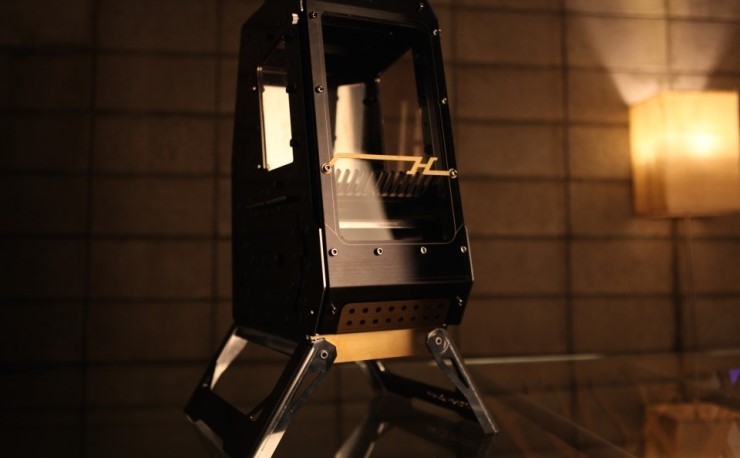

ALL NEW HEATMAN

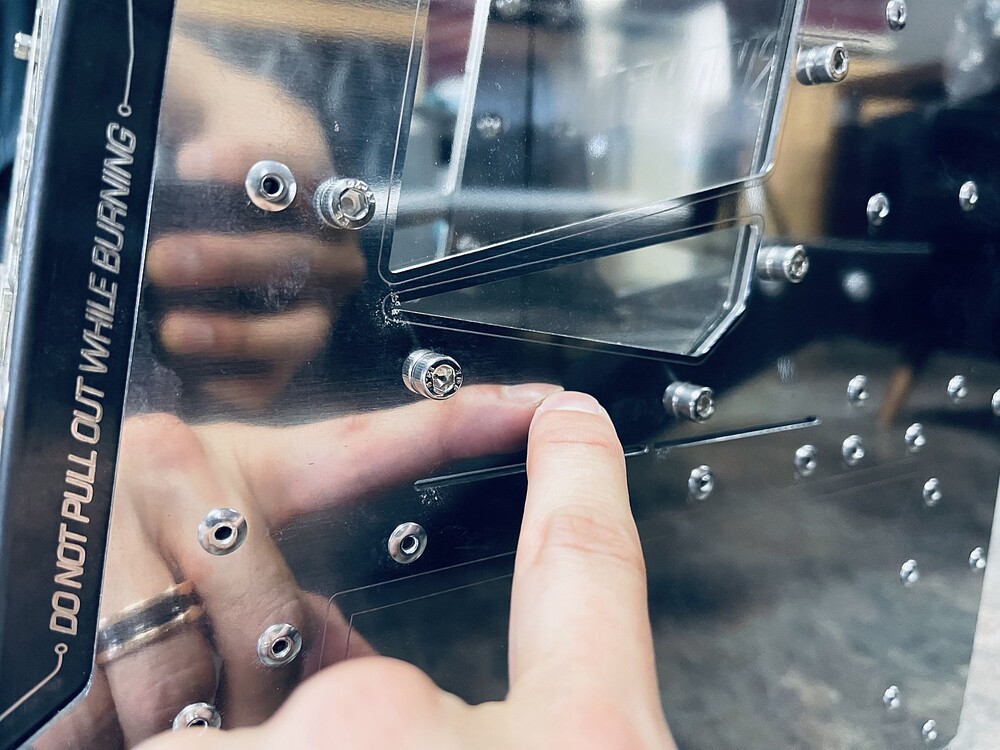

올 뉴 히트맨 변경 사항으로 기존의 측면창에 작은 삼각창이 추가 되었으며,

전면 유리는 4T를 사용 합니다. (VIM버전)













Heatman short movie





All NEW HEATMAN을 제작하며



2013년 10월 Heatman이라는 작은 펠렛난로가 나왔습니다.

이때 당시만 해도 이렇게 작은 펠렛난로가 나온 적도 없었으니 관심을 한눈에 받았습니다.

작은 몸체에서 내뿜는 고열은 분명 매력적인 부분이였지만 심장부 스텐이 열에 바스러져 심장보수로 모두 불편을 겪어야 했습니다 .



4년만의 ALL NEW HEATMAN, 실패와 극복이 담긴 녀석입니다.

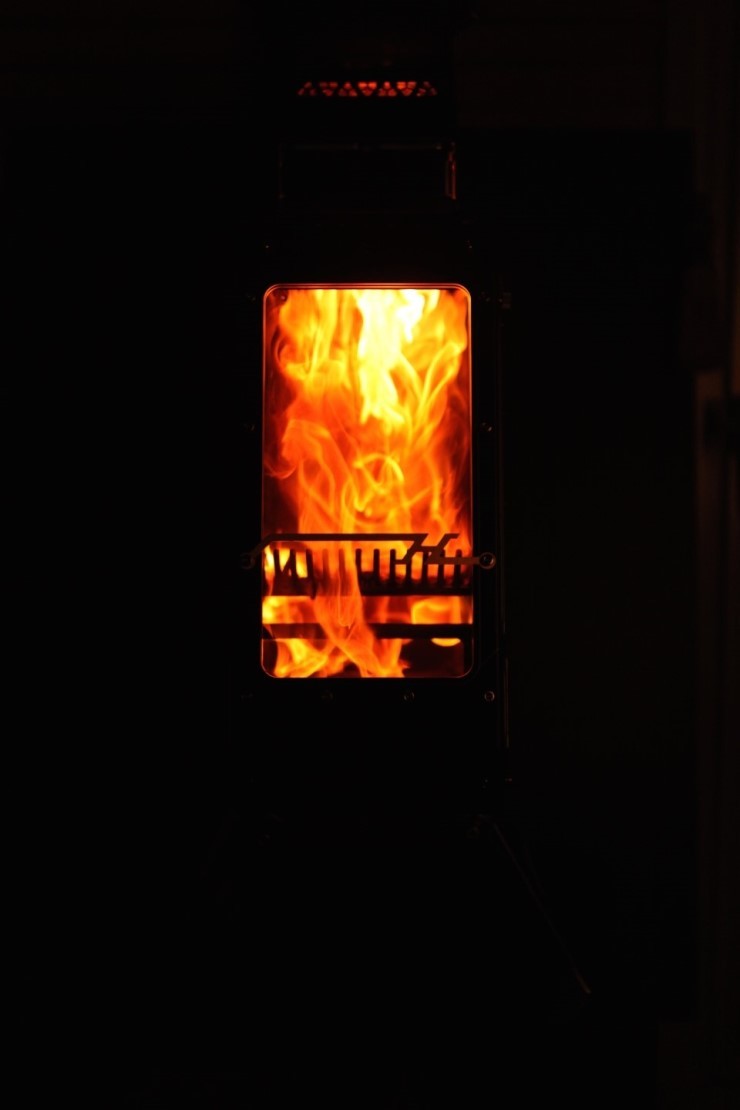

최고화력에서는 GHOST, 최저화력에서는 MINI DD



몬스터급의 화력부터 가녀린 불길까지

H2연소기를 기본으로 사용하는 뉴히트맨은 화력조절 가능폭이 매우 큽니다.











튼튼! 무엇보다 튼튼이 최우선

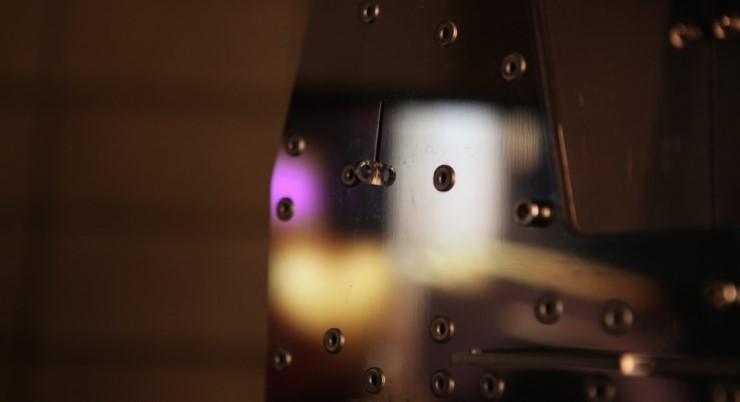

티타늄 블랙서스, 티타늄 골드서스로 철갑한 뉴 히트맨은 95%가 두꺼운 스테인레스로 설계되었습니다.

또한 좌우 측벽은 복합두께 1cm 로 800도가 넘는 고열에도 거뜬하게 내열설계되었습니다.

테스트 버젼은 철로 만들어 졌으나 얼마 지나지 않아 열풍화를 못견디고 헐어져 얇아졌습니다.

ALL NEW HEATMAN은 그만큼 초고온을 형성합니다 .

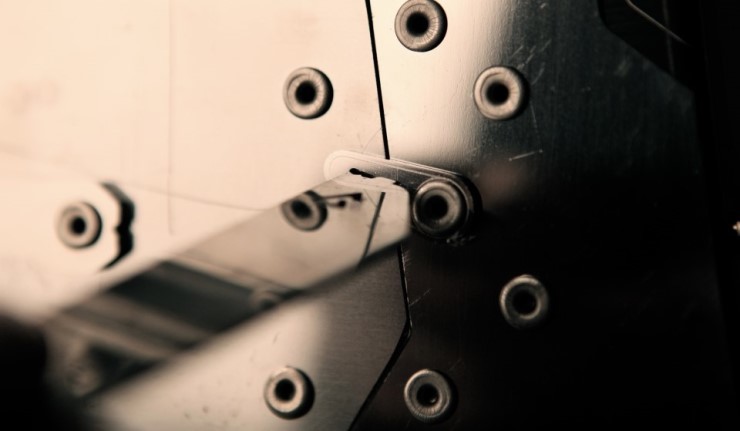

따라서 열풍화에 강한 두꺼운 스텐인레스는 필수적이였으며 충분한 스텐리벳과 밴딩을 통해 열휨현상에 더욱 강해졌습니다.

값 비싼 원자재들을 아낌없이 쏟아 부었습니다.













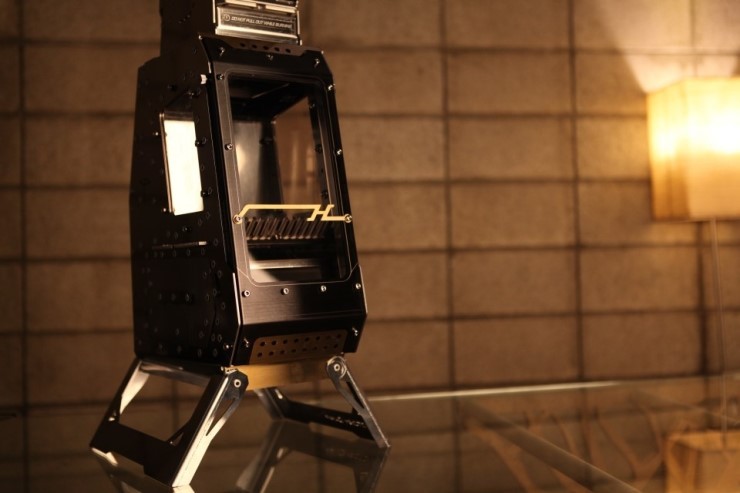

불멍을 위한 시야각

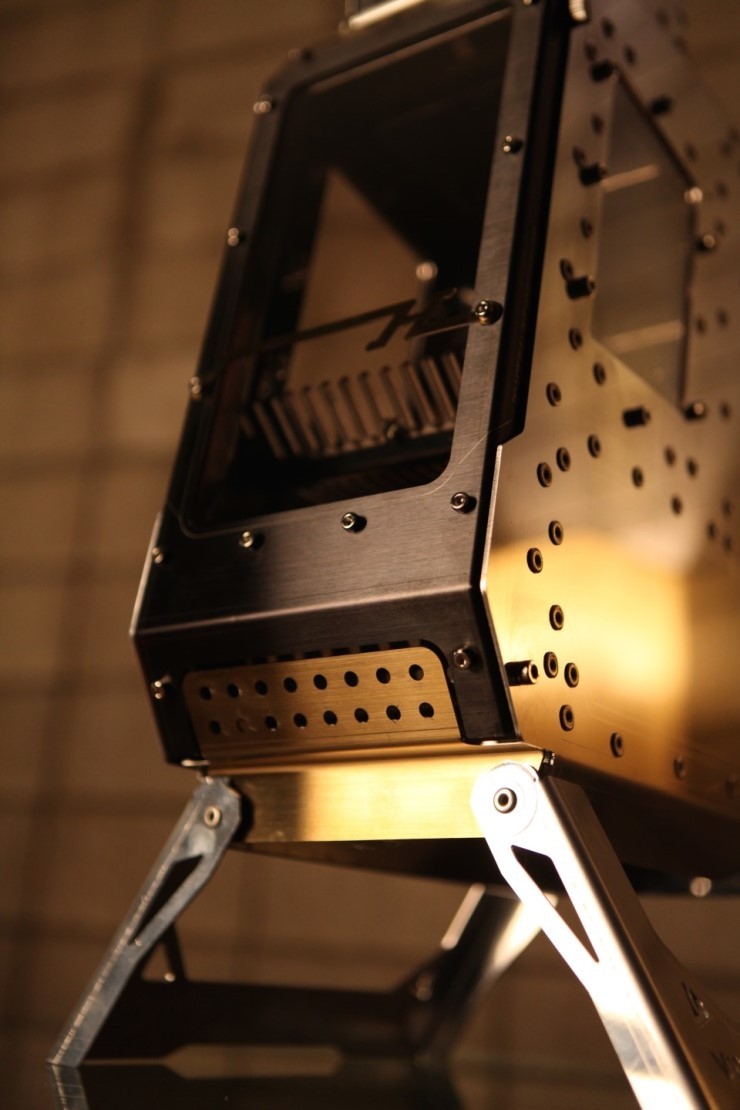

불보기의 시야각을 고려하여 뉴히트맨의 전면은 10도 각이 기울어져 있으며

세로 240mm, 가로125mm의 시원한 불보기 창으로 화염의 시작 부터 끝까지 감상 하실 수 있습니다 .

거기에 좌우까지 모두 3면에 불보기 창을 적용하였습니다 .











에어커튼은 기본중에 기본

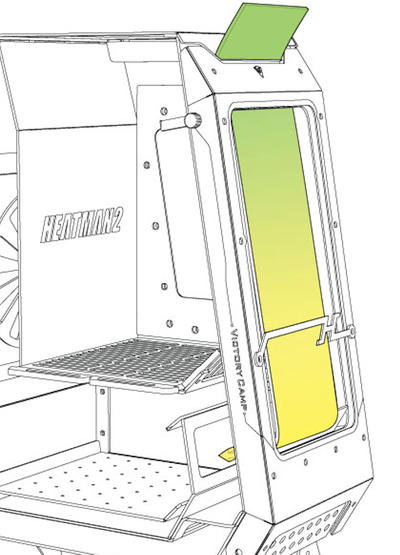

전면, 좌우면에 에어커튼을 두어 직화로 인한 세라믹 유리의 백화현상을 최소화하여

세라믹 유리의 수명을 연장하고 깨끗한 불보기를 보여줍니다.

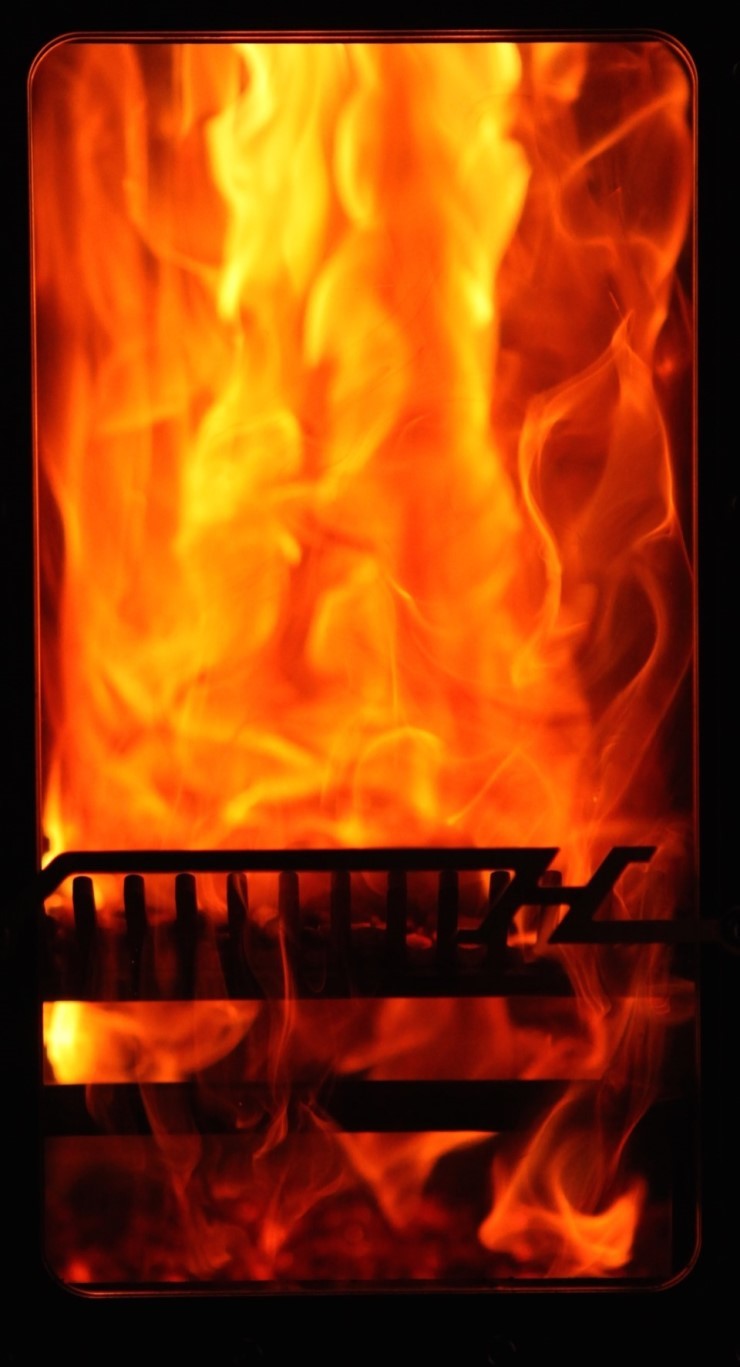

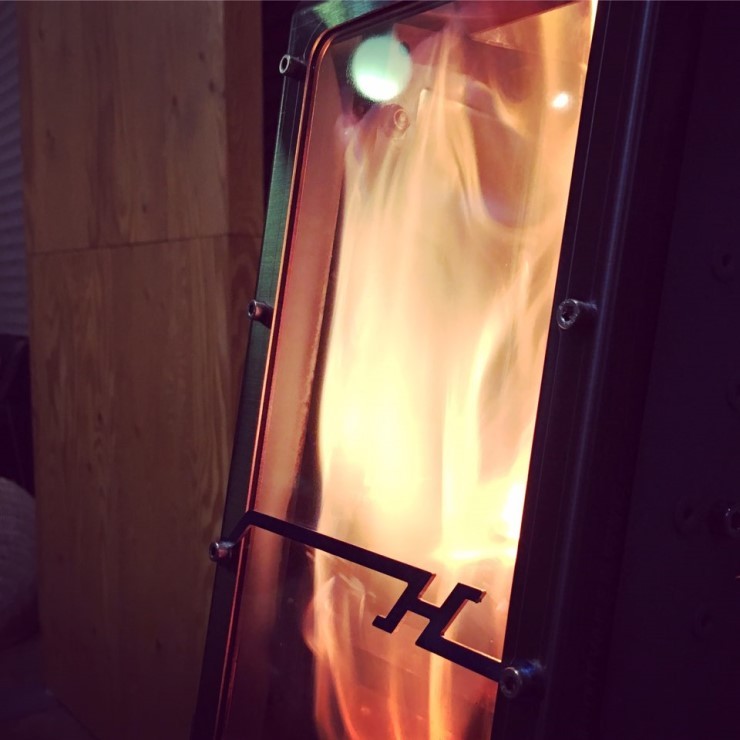

<유리면에 불이 닿지 않는것을 확인하실 수 있습니다>

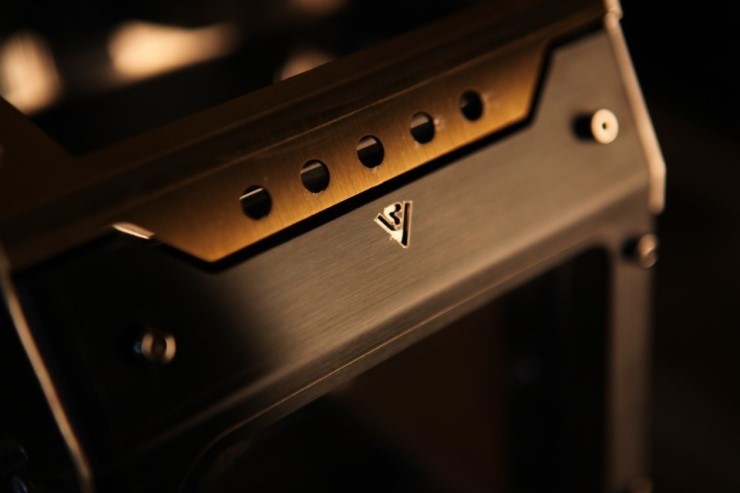

위 5개의 구멍을 통해 들어간 공기는 유리내벽에 공기층을 빠른 속도로 형성하여 유리에 그을음이 뭍는 것을 방지합니다.

추운 겨울 오픈매장에서 난방열을 잃지 않기 위해 출입문 상단에 어에커튼을 설치하는 것과 비슷한 개념입니다.









배기력을 컨트롤 하다..  B-pass & D-pass



뉴히트맨은 역시 2실의 열기지연구조를 가지고 있습니다.

연소기에서 최장 100 cm의 구간을 거쳐나가야만 연통으로 최종 배출됩니다 .



열기지연은 에너지효율을 높이고 연통을 통한 화재 위험으로부터 안전하며 불티로 인한 텐트의 손상 또한 방지하는 유익한 장치입니다 .



다만 혹독히 추운 극동계엔 열기지연은 불청객이 됩니다.

연통에 충분한 열이 유지되어야 굴뚝효과가 일정하게 형성이 되는데

매우 추운날엔 연통은 금방 냉랭해지고 이는 곧 배기력 저하로 이어지게 되어

결국 펠렛연소기의 화력저하로 제 화력을 내지 못하게 되는것이죠 .



"난로야 너만 갖지말고 필요할 땐 연통에도 좀 나누어 주렴!"



뉴히트맨은 열기지연(By-pass) 또는 바로배출(Direct-pass)을 선택 또는 원하는 양만큼 컨트롤 할 수 있습니다 .

난로가 활활 타오르고 있는 중에도 말이죠.



아래의 중앙에 보이는 레버의 상하 조절로 원하는 만큼 컨트롤합니다 .







<직경 150mm의 디스크가 조절되어 모두 열 때 충분한 양이 바로 배출됩니다>

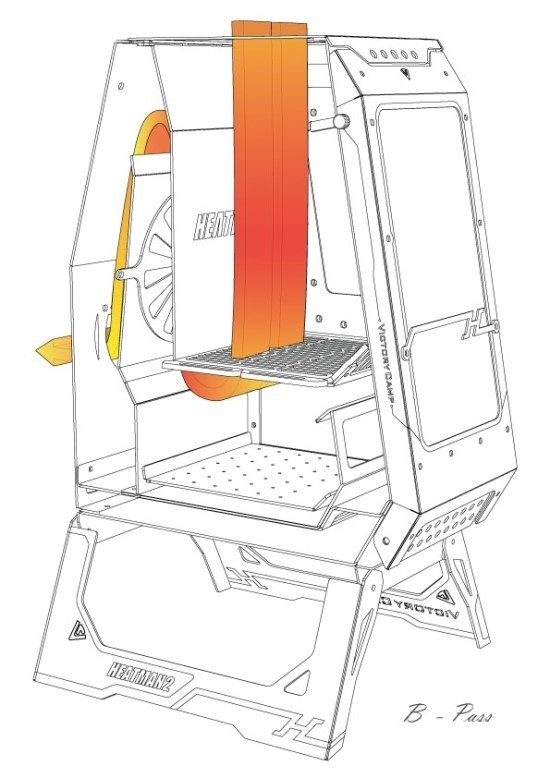

B-PASS

열기지연 1실에서 최상단까지 오른 후 2실로 내려와 배출됩니다

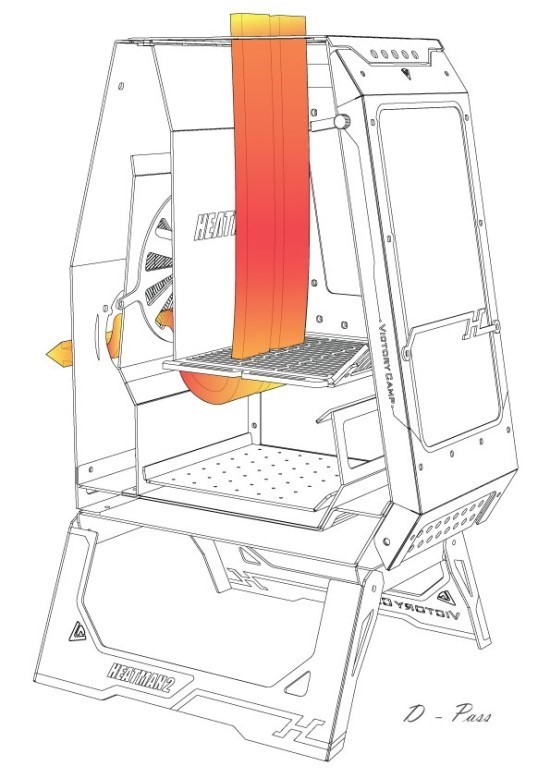

D-PASS

열기지연 1실 초입에서 2실로 거치지 않고 바로 빠져나갑니다



쿡맨과 IPB의 가열속도를 조절하다

B-pass D-pass는 열기지연의 컨트롤과 더불어 쿡맨의 조리 온도를 조절합니다.

D-pass로 불길을 바로 보내면 쿡맨을 통해 보이지 않던 불이 금방 나타나는 것을 확인할 수 있습니다 .











완전 연소를 위한 영특한 특이구조



히트맨 1세대가 그렇듯 기본적으로 좁은 협로구조의 펠렛난로는 화목난로에 연소기 도킹 타입보다 미연소 펠렛의 완전 연소에 유리합니다 .

2차 연소망 또는 재받이에 떨어진 미연소 펠렛에 의도된 산소유입이 좁은 협로 덕에 보다 집중적이기 때문입니다.



일단 좁은 협로는 기본적으로 갖추었습니다 .

다만 미연소 펠렛을 더 괴롭히는 방법을 찾아야 했습니다.

연소의 3요소- 탈것, 온도, 산소-를 기본으로 몰두해봅니다.



 1.불이 2차연소망 위만 때릴 것이 아니라 밑에서도 두들겨보자

 2.재받이에도 고열을 가져오자, 재받이도 화실로 생각해보자

 3. 재받이에 간접적인 산소 말고, 노골적으로 집중적인 O2  스프레이를 분사하자









1.불이 2차연소망위만 때릴것이 아니라 밑에서도 두들겨보자 - 위에서 때리고 아래서 때리고,  위아래 위위 아래 아래

2차연소망을 가지고 있는 거의 모든 펠렛난로들은

1차연소망의 펠렛에서 발생된 화염 및 열기로 2차연소망위의 펠렛을 한번 더 태워 작은 알갱이로 만들어 떨어트립니다.

따라서 1차연소망의 간격보다 2차연소망의 간격은 좁아져야 하는 것이 필요해집니다.



뉴히트맨은 위에서 불길로 때려 내릴뿐만 아니라 2차연소망의 밑에서도 더 작은 알갱이로 부수는데 일조합니다 .



<연소기에서 발생된 화염이 2차연소망의 위아래를 직접적으로 간섭하게 됩니다 >

<2차연소망 하부에 걸려있는 미연소펠렛을 전면의 불길이 다시한번 태워지나가는것을 확인 하실 수 있습니다>



2.재받이에 고열을 가져오는 법 , 재받이도 화실로 생각해보자

뉴히트맨의  2차연소망 전면부는 열려있습니다.

연소기 H2에서 발생된 화염은 2차연소망 사이를 관통해서도 내려가지만 전면의 열려있는 구간으로도 불길이 내려오게 됩니다.

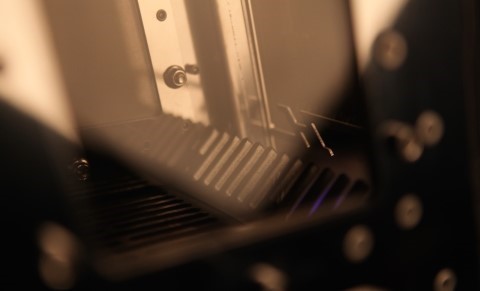

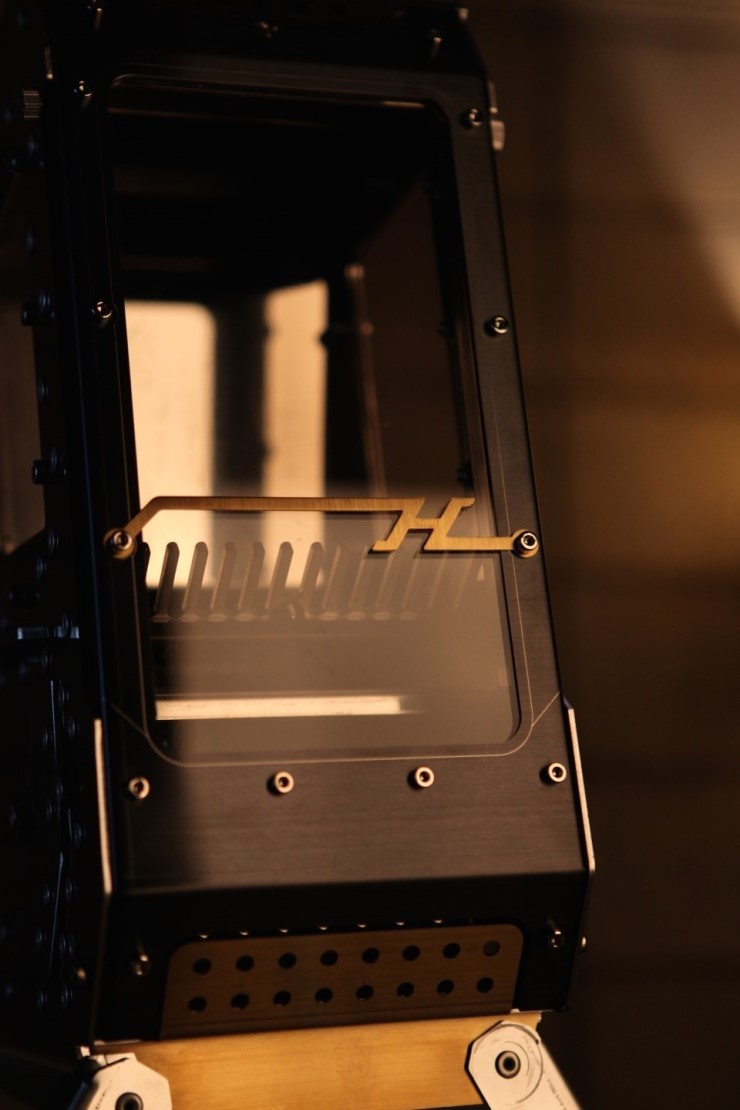

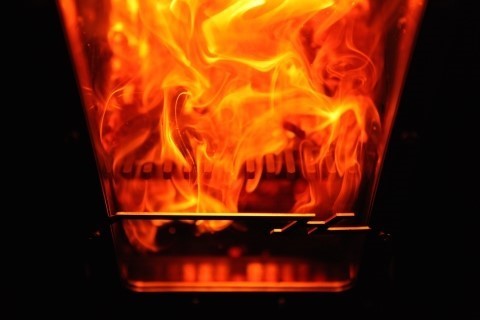

<히트맨로고 H와 톱날모양 사이가 화염의 우회통로입니다>



따라서 악질펠렛의 클링커, 슬러지들이 2차연소망을 막아도 불이 가는 길에 방해가 되지 않는 구조이죠.

이렇게 전면으로 빠져나온 화염은 특이하게도 한쪽이 열려있는 재받이로 들어가게 됩니다.

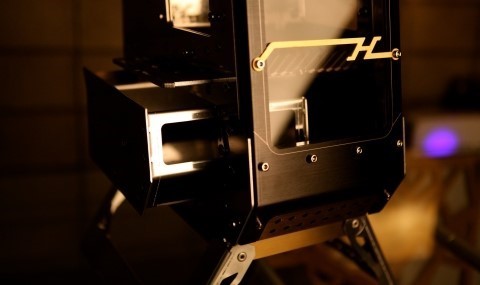

<재받이를 절반 빼서 보니 , 전면에 불이지나가는 큰 통로가 뚫려있습니다>

이렇게 재받이의 내부공간을 화염의 이동통로인 화실로 발상해보면서 고온을 통한 펠렛의 완전연소를 이루게 됩니다.

또한 재받이의 열려 있는 공간이 유리를 통해 보이기때문에 재를 비워내야할 때를 한눈에 확인할 수 있습니다.



3. 재받이에 간접적인 산소 말고, 노골적으로 집중적인 O2  스프레이

뉴히트맨의 재받이는 또 하나의 공조체입니다.

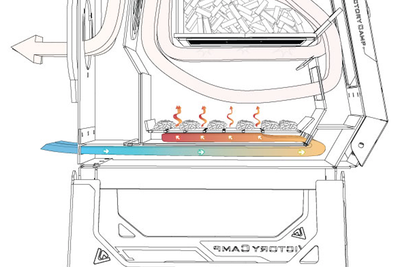

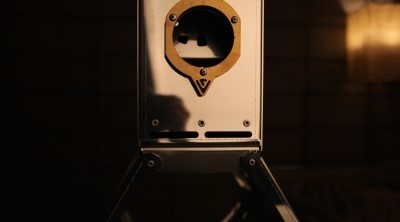

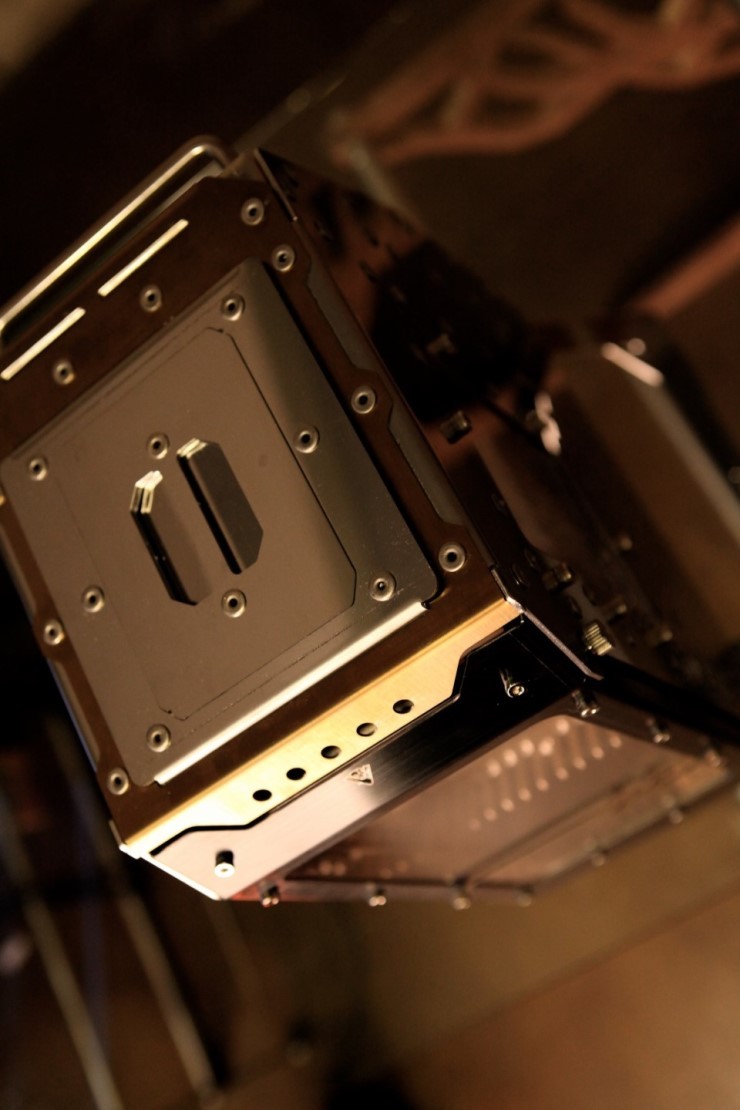

히트맨의 후면부에는 두개의 기다란 타원의 급기구를 갖추고 있습니다.



이 후면 타원부로 들어간 산소는 먼저 화실의 바닥을 일차적으로 지나가게 되어있는데

연소로인해 뜨거워진 화실바닥을 상시적으로 식혀주게 되어있습니다. (상시공냉구조)

식히면서 상대적으로 뜨거워진 산소는 재받이의 공기주입구로 연결유입됩니다 .

연이어 재받이 밑으로  들어온 산소는 미세한 다량의 구멍을 통해 마그마에서 기포가 올라오듯 재받이 내의 아주 작아진 미연소 펠렛을 다시한번 박살 내게 됩니다.

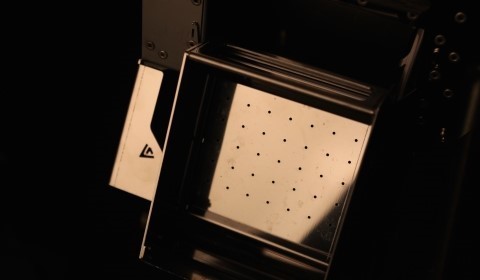

<재받이내부 바닥의 O2 스프레이 구멍>

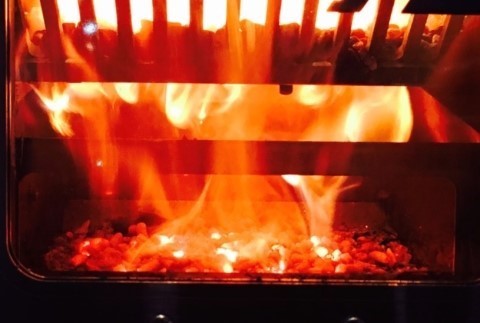

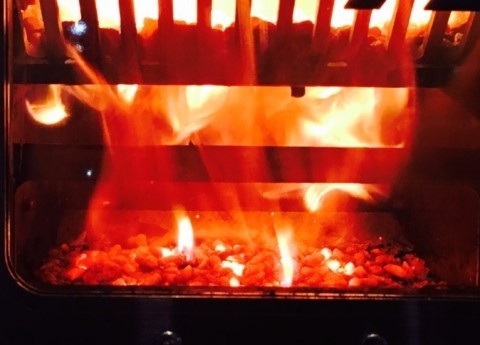

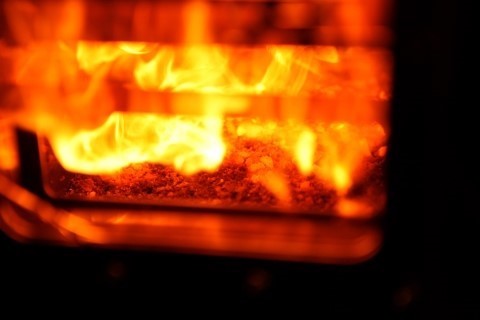

재받이 바닥위의 미연소 펠렛에 산소가 공급되면서 밝은 발화빛을 보입니다.



심지어 상향으로 불꽃을 뿜어내기도 합니다.



펠렛한포에 곱디 고운 재를 꼭꼭 눌러주니 종이컵 하나가 가득 찼습니다.

박살냈습니다.









완전연소를 위한 3가지 방안,  정상작동하는지 한눈에 확인해 보시겠습니다!



이렇게 완전연소를 위해 고안된 3가지 구조는 순수 굴뚝효과를 통해 무동력으로 동시적으로 작동하게 되며

이러한 구조를 통해 폭포가 넘쳐 한번 더 폭포를 이루는 독특한 불의 모양을 만들어냅니다 .

아래의 고속영상을 보시면 쉽게 이해하실 수 있습니다 .



슬로우모션 (뉴 히트맨 완전연소 매커니즘 )









모든 조작관리는 H2멀티툴로 안전하게

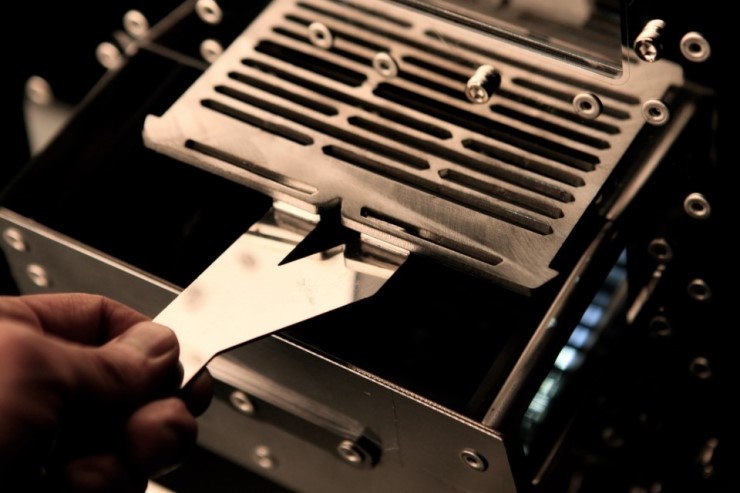

뉴히트맨의 조작및 관리파트는 화상으로부터 안전하게 멀티툴로 조작합니다. (멀티툴은  H2연소기의 기본포함품목입니다)

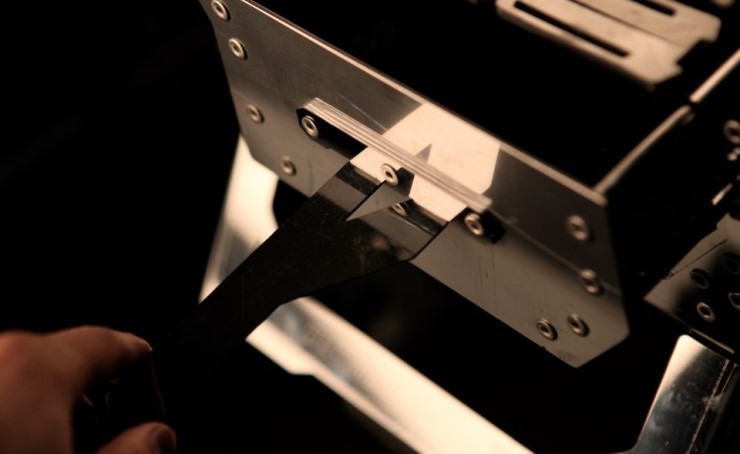

재받이의 밀폐력을 높이기 위한 락 또한 멀티툴로 조작됩니다 .

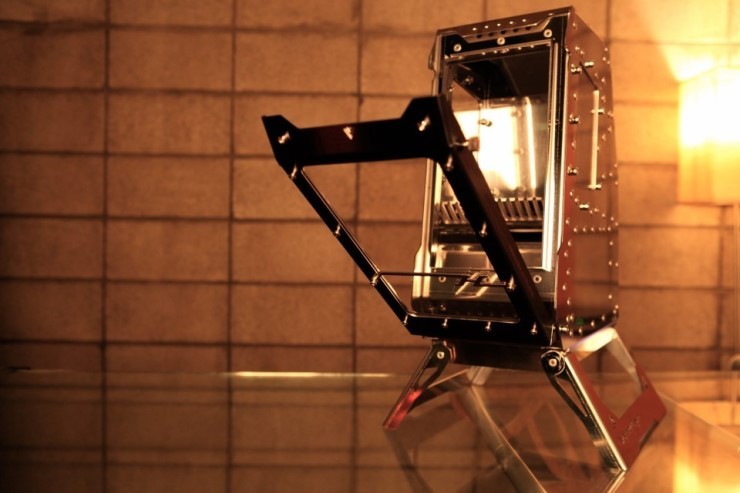

시원하게 열려주는 전면부



뉴히트맨의 전면은 완전히 오픈되어 유리나 내부의 청소관리가 엄청 편안합니다.

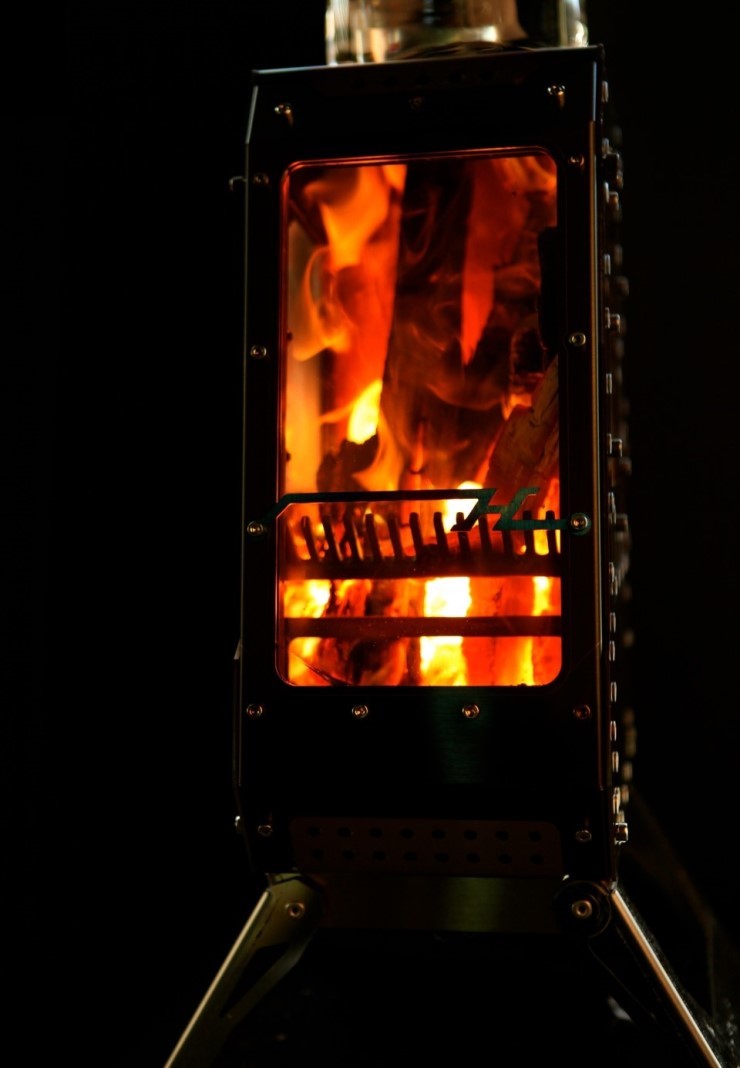

ALL NEW HEATMAN 은 장작난로입니다



'히트맨은 펠렛난로'라는 개념에서 벗어난 새로운 히트맨은 장작난로로서도 우수한 기능을 가집니다.

뉴히트맨은  베이스버닝(base burning)타입의 화목난로입니다 .

쉽게 말해 바닥 밑둥부터 야금야금 타먹고 들어갑니다 .

그러나 화실의 최상단에도 불이 가득매워집니다 .

타고 있지 않는 장작의 상부쪽이 고열에 우드가스가 분리되면서 상부 뚜껑을 통해 들어온 산소와 만나 우드가스연소가 이루어지기 때문입니다 .





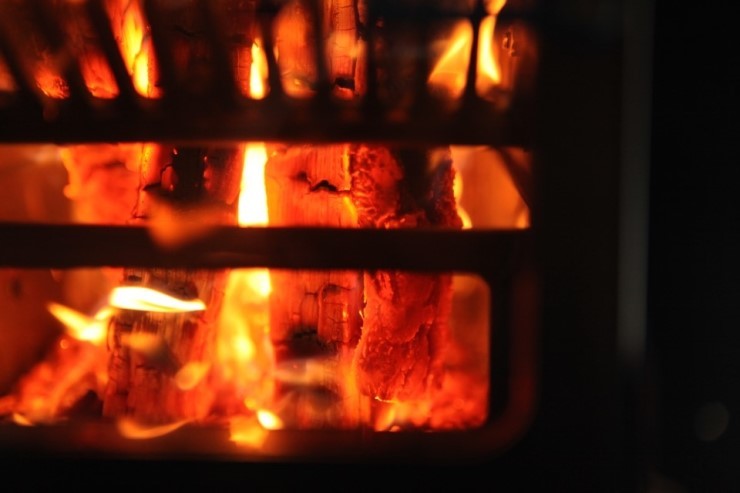

장작의 밑둥부터 타먹고 들어갑니다.



빅디디나 기빙트리만큼 많은 양의 장작이 들어가지는 않지만 상부로 장작을 투입하는 방식이라 보충이 신속수월합니다.

또한 일반 판매장작 사용이 가능한 깊이입니다.



















시즌마다 바꿔끼우는 그림 스킨





H엠블럼은 그림스킨의 홀더 역할을 합니다.

렌지볼트의 유격을 조절하여 스킨고정이 가능합니다 .

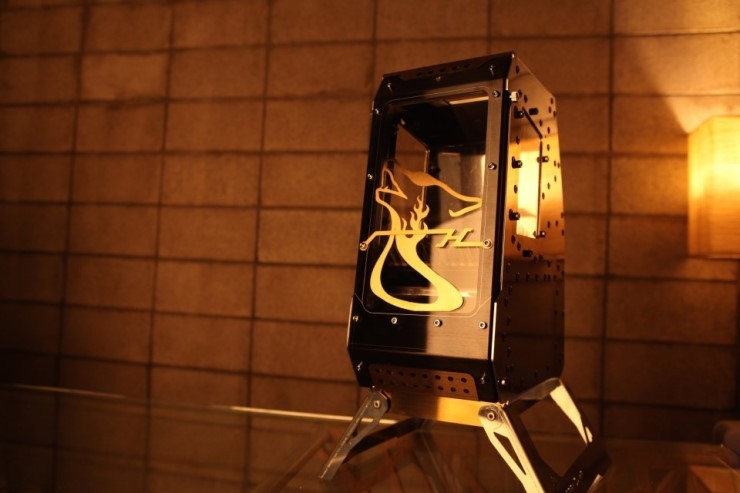

이번엔 하울링하는 파이어울프 그림스킨이 추가구성으로 준비되었으며 사슴과 숲의 그림은 디디라인의 전유물로만 남겨두겠습니다.

디디라인은 감성라인이고 히트맨라인은 메카닉한 디자인이라 그렇게 결정했습니다.

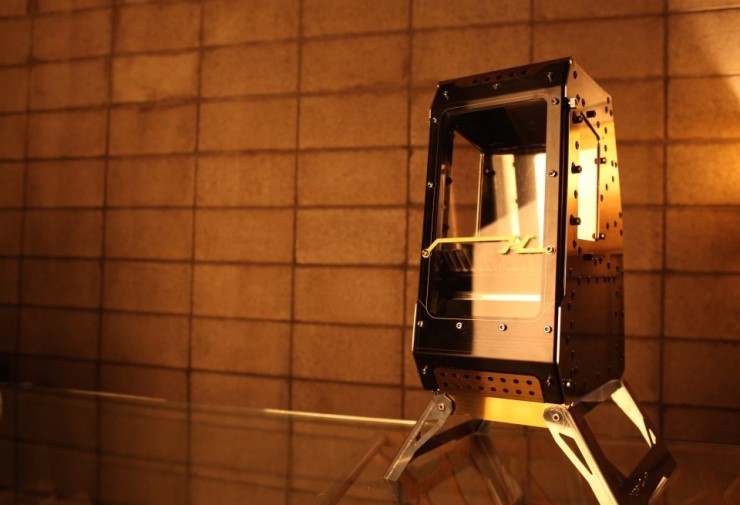

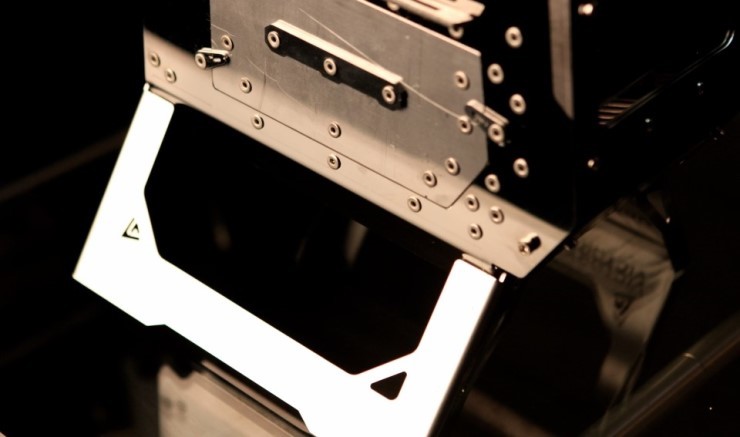

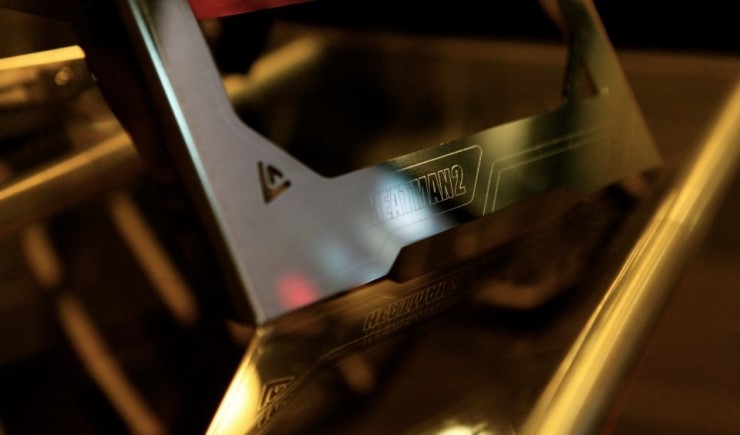

안정적인 스탠드



뉴히트맨의 본체폭은 좁지만 스탠드 지지반경은 가로세로 300mm* 270mm로 중심이 낮게 깔려 안정적입니다.



스탠드는 우,좌 순서로 포개어 간단히 접히며, 내하중 70kg까지 확인하였습니다.

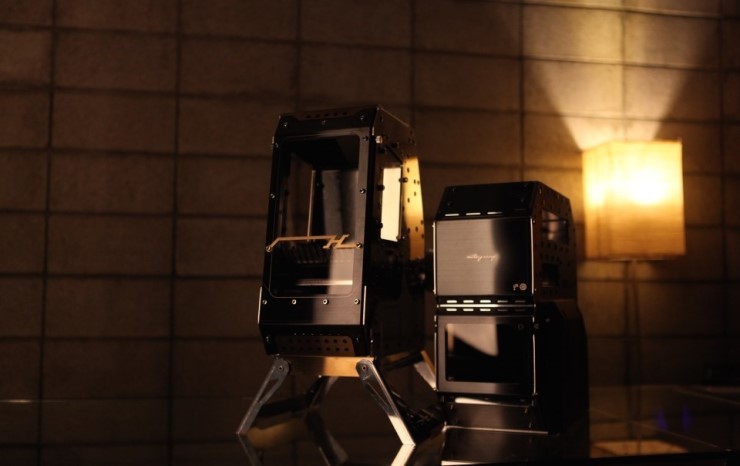

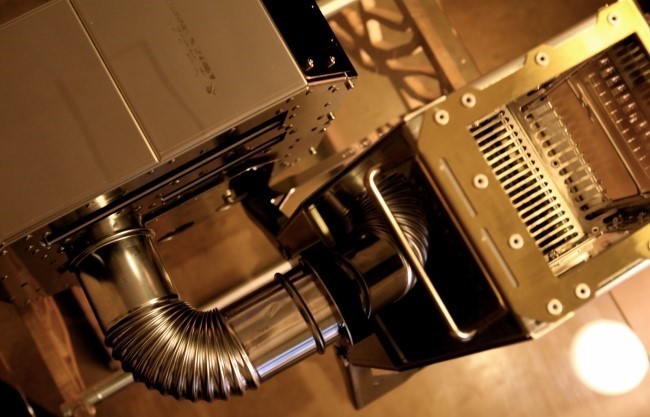

IPB & 온통 설치환경





IPB 1 연결시

단확관 엘보 1개를 통해 지면 설치가 가능합니다.

단확관엘보 1개 , 양확관엘보1개의 조합으로 어부바 (IPB 상판위) 설치가 가능합니다 .



IPB 2 연결시

양확관엘보 1개를 통해 위 사진처럼 설치가 가능합니다 .

짧은 직관 1개를 사용하여 직결설치가 가능합니다 .





거실,돔형텐트의 필수연통개수 (50cm 직관기준)

가로 2개 세로 14~15개 (가로는 1m 초과하지 않아야 합니다)



티피텐트의 연통 필수연통개수  (50cm 직관기준)

세로13~14 개

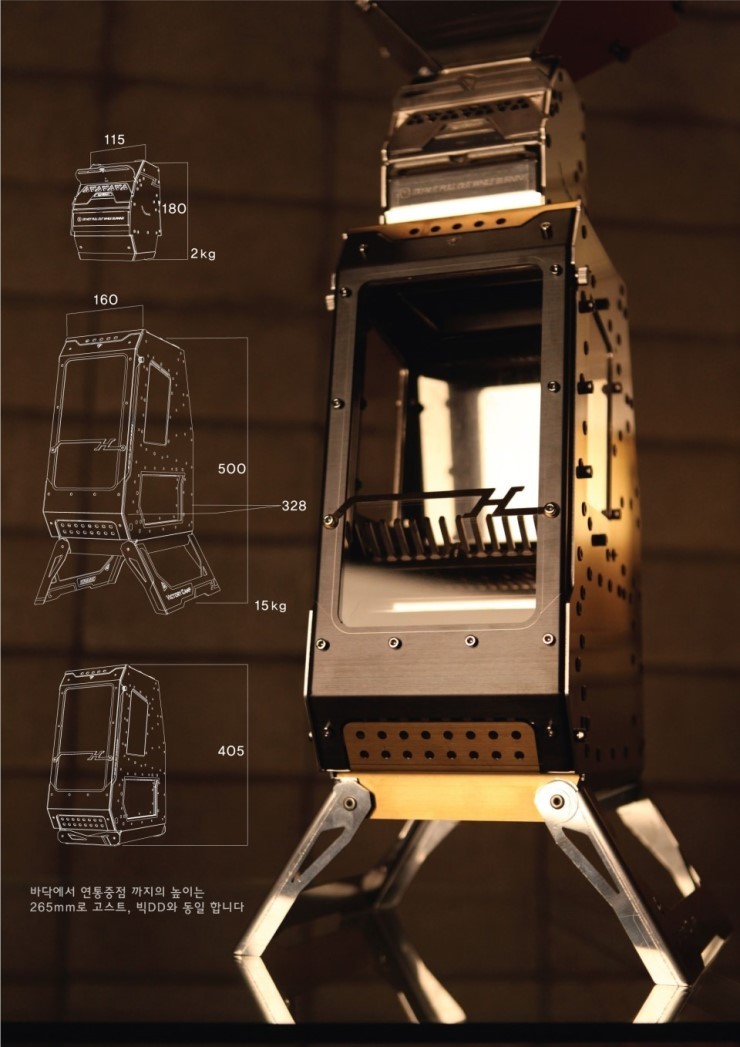

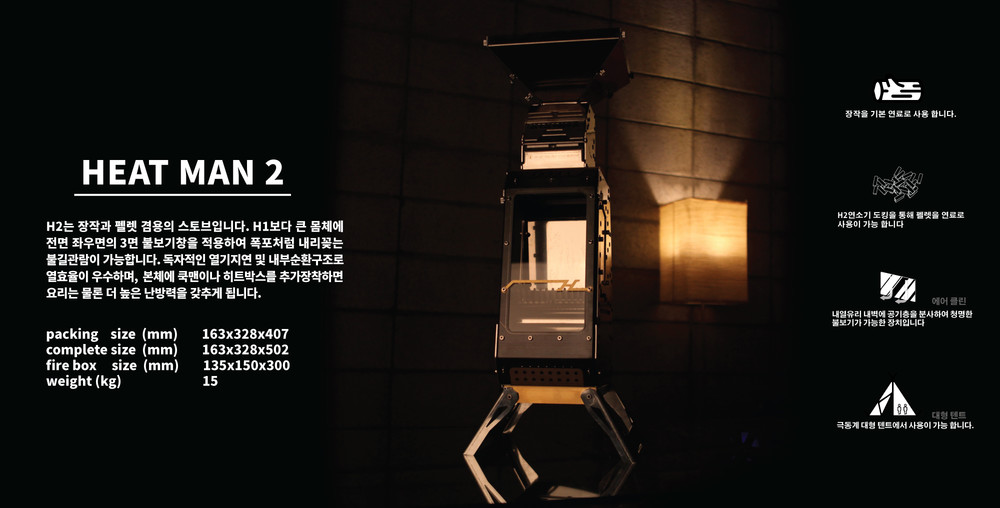

제원
