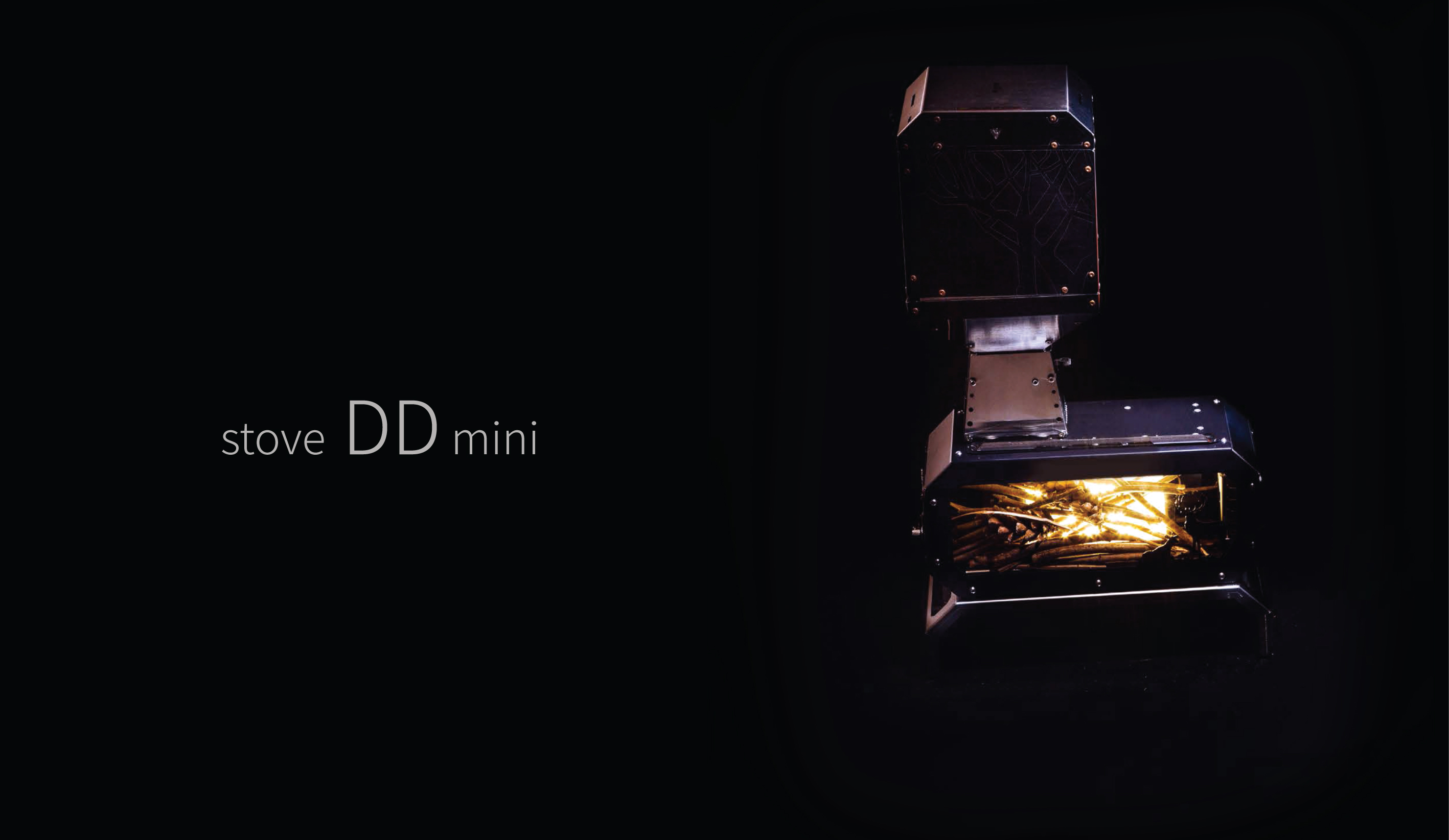

stove DD mini









stove DD mini 제원

packing    size  (mm)        450x200x240

complete size  (mm)        360x170x260

fire box     size  (mm)        130x340x130

weight (kg)                          6



stove DD mini ver.2



stove DD mini(ver2)  spec.

packing size          : 20*24 *48

complete size       : 39*17* 26~ 75(high)

weight ~ full set   : 10kg

Heating capacity : 4000kcal~ 7000kcal

meterial                 : graphene coated 1700temp steel15%, stainless steel 77%, ceramic glass 5%, Etc 3%









stove DD mini의 2세대를 소개드립니다

설명에 앞서 미니디디1세대와  2세대는 디자인컨셉과 난로본연의 기능으로서는 비슷함을 안내드립니다 .

장마철 외부사용이 적합하여 7월8월을 제외한 모든기간이 미니디디 사용가능 합니다

















mini DD ver.2 의 불보기영상















stove DD mini ver.2 이렇게 달라졌습니다 .





1.길어진 화실 ,길어진 불보기창,펠렛투입량의 증가

세라믹 유리, 본체의 길이 ,펠렛박스가 30~35mm만큼  가로방향으로 길어졌습니다

화실이 길어져 기성장작 중 평균치(30cm)보다 긴장작의 투입이 원활하며 불보기창이 와이드로 더 시원해졌습니다

수납가방 역시 3.5cm만큼 길어졌습니다













2. 기빙트리의 에어커튼

기빙트리의 스무스한 에어커튼 조절부가 미니멀하게 적용되었으며 투입가능산소양도 증가되었습니다

화목 사용시 전면뿐만 아니라 에어커튼의 조절로 화력조절이 더욱 용이합니다

















3.바꿔끼우는 그림스킨

기빙트리처럼 골드바가 마련되어 스킨을 넣거나 빼거나 할수있습니다

암수사슴과 느티나무 스킨은 기본포함됩니다

이번 2세대에서 사슴버젼으로 단일화 되었습니다













4.배기조절장치(discharge regulator)

기빙트리처럼 배기조절장치가 부착됩니다

연통이 2m정도로 짧게 사용시 오픈하여 사용하시고

연통이 4~5 m이상으로 길수밖에 없을 때 헛공기툴과 연동하여 안정적 연소가 가능합니다

IPB연동에서도 장점을 발휘합니다

또한 외부 역풍의 영향에 강해졌으며 화실내 열기지연에 소폭 효과를 얻었습니다

이 배기 조절장치가 추가파트로 1세대버젼에도 동일 적용가능하게 되었습니다









5.꿈의 나노물질 그랜핀코팅

그래핀은 지구상 현존하는 물질중 소재적 특성이 가장 뛰어납니다

난로에서 그래핀 적용은 처음일수도 있겠습니다 세라믹에서 단면 박리현상으로 늘 속상했죠

그래핀을 코팅하여 테스트한결과 내충격성,내열성에 있어 아주 만족스러운 결과를 얻었습니다

사진상 미니디디의 코팅은 내열도료제품이며 그래핀 코팅의 컬러는 짙은 회색을 띕니다

#그래핀은 소재적 특성으로 진한 블랙이 아니고 약간의 펄을 포함하고 있습니다, 구매 결정시 필히 참조부탁드립니다









6.펠렛 박스 일체화

1세대에서는 펠렛박스가 호퍼, 1저장통 ,2저장통,뚜껑 으로 4개구성이였으나

2세대에서는 호퍼,1저장통2저장통 통합, 뚜껑으로 3개구성입니다

물론 4단구성이 사용선택 폭이 높으나 사용빈도가 적고 수납특성상 용이 , 실사용편의 ,빅토리내부적 조립용이성으로

1저장통과 2저장통을 일체화 하였습니다.

















+++++++++++ 지금 부터는 1세대의 내용입니다 지금까지 읽어 내려오신 2세대의 바뀐점을 감안하시어 제품에대해 파악해주시길 부탁 드립니다 ++++++++++++



20cm 24cm 48cm …이 컴팩트한 수치는

디디스토브미니를 사용하기 위해 필요한 모든 구성이 팩킹된 전용가방의 크기입니다



캠핑용 장작사용의 화목난로 뿐만 아니라 구성된 펠렛연소기를 사용하여

주무시다 일어나 장작을 보충하는 일 없이 16시간에서 20시간까지 스스로 연소합니다

주간에는 장작 또는 도처의 잔가지나 솔방울로 난방을 하고 밤에는 숙면을 위해 펠렛을 연소합니다



펠렛한포대로 2박3일 캠핑이 가능한 연비를 갗춘 스토브 미니디디는

기존 펠렛난로의 평균 연통 높이인 4m의 절반인 2m에서도 안정적으로 연소하며  연통의 수납크기에서도 절반이 되었습니다

물론 연통을 4m 이상 설치하여야하는 티피텐트에서도 헛공기툴과 연동하여 쉽게 사용됩니다



단지 난로의 축소화 뿐만 아니라 연료의 수납, 연통의 최소화까지 염두한 디디미니는

진정한 미니멀 화목펠렛난로입니다.



부담 없는 작은 크기로 4계절 사용이 가능한 화목난로 ... stove DD mini입니다.





special merits~

+가장 미니멀한 패킹에 화목과 펠렛 겸용 +동계보다 날수가 많은 간절기에 신속한 설치 및 사용

+취침시 펠렛연소 기준 펠렛한포(20kg)로 2박 3일 캠핑가능

+입문자에게 유리한 원패킹 풀셋 구성 및 쉬운 메뉴얼

+화목난로 펠렛난로 화로대까지 4계절 사용

+고급소재적용과 그래핀 코팅적용

+에어커튼 적용으로 상시 깨끗한 관람창















 DD mini set는 화목난로부터 펠렛난로까지 모두 사용이 가능한 풀셋으로 구성되었습니다

품목별로 하나씩 구성해야하는 어려움을 없애고자 화목난로와 펠렛연소세트가 하나의 제품으로 묶였으며

전용가방 연통받침 재삽 세부메뉴얼 등이 세트화 되어있어 입문자가 어려움 없이 화목난로를 접했으면 했습니다











세라믹 코팅된 본체는 초기시화에서 연기를 빼내는 시즈닝작업이 필요없으며 고열에도 강한 내구성으로 상시 깨끗함을 유지합니다







디디의 장작 사용에 있어 별도로 절단할 필요없이

캠핑용 장작이 화실에 그대로 들어가며 양쪽이 짧은 전용 엘보우는 제품내 구성입니다







펠렛박스는 9.5kg 의 펠렛을 수납하며 연속연소시간은 화력에 따라 8~10시간 연소시간을 갖습니다 .

밤에만 난방하는 간절기에 펠렛20kg 한포대면 이틀밤을 사용 할수있습니다







화구문의 화목급기부에는 고가의 스텐주조경첩을 사용하여 튼튼함을 더했으며

슬라이드 급기창을 활용하여 장작사용 시 불세기를 어렵지않게 조절할수있습니다









측면에서 유입된 산소는 바로 흐르지않고 펠렛2차연소망&화목연소망의 하부로 유도되어 마지막의 재까지도 완전 연소하게 합니다





장작이나 펠렛을 한번더 연소케하는 그레이팅은 좌우 두조로 구성되며 펠렛의 2차연소망과 화목연소망이 한판에 적용되어 편리합니다 열변형을 감안하여 2조의 그레이팅은 최소한의 유격을 유지합니다







펠렛연소기도킹부를 덮는 뚜껑은 폴딩 손잡이로 처리되었습니다











펠렛한포에 16시간에서 20시간까지의 연비를 갖는 미니펠렛연소기는

심플한 구조속에 안정성을 갖추는 구조가 있어 최초로 수직연통 2M에서 연소됩니다

레버의 상하조작을 통해 펠렛연소량을 조절함으로서 화력조절이 가능합니다









또한 전면의 점화구쪽에 오픈커버를 두어 연소망청소와 여타 이물질 제거에 있어 신속합니다 점화할때 오픈커버를 여실 필요는 없습니다











내화벽돌이 부착된 화실

동봉된 렌치로 간단히 탈부착이 가능한 얇은 내화벽돌은 불이 금속표면에 직접닿는것을 방지하여 화실내부의 열변식을 방지합니다

또한 축열기능으로 화실내부의 열변화의 폭을 최소화하여 장작이나 펠렛연소 시 안정적인 연소환경을 돕습니다.







주생활공간으로 난방효율을 높여줍니다 .

내화벽돌의 장착으로 DD mini 후면부쪽인 텐트의 스킨이나 벽쪽으로는 발열을 줄여 보다 안전하고

주 생활이 이루어지는 DD mini의 전면쪽에는 근적외선의 방사량을 높여 열을 집중시킵니다.

후면과 전면의 온도차이는 분명히 느껴집니다











에어커튼이 기본적용 되어 장작 사용 시 세라믹 유리 전체면이 항시 깨끗함을 유지합니다





에어커튼작동원리와 효과 (DD big 과 DD mini의 에어커튼 구동원리는 동일합니다)

DD에어커튼 커버는 상부에서 급기된 산소가 커버에 부착된 45각의 에어챔버를 통해 유리내부 벽면을

물리적으로 아주 얕은 층으로 훑고 빠른 속도로 지나가면서 유리의 쾌청함을 유지하고 하부에서 다시 상부로 피어오르게 연소시킵니다









연소된 불길은 바로흘러 연통으로 빠져나가지 않고 화실속에 와류가 형성되면서 불이 상부로 피어오르게 되는

일종의 열기지연의 효과를 가져옵니다 화실내에서 보다 활동적인 공기의 움직임을 형성하게 되어 골고루 연소를 진행합니다









화목난로로 사용중 숯을 활용하여 상부덮개를 빼고 그릴요리가 가능합니다.





실내 난방이 필요없는 6월이 오면 전면에 숲모양의 재넘침 방지 펜스를 결속하여 화로대로 사용이 가능합니다













하향식펠렛연소는 청정한 연소를 이루어내며 화목불과는 또 다른 느낌을 선사합니다











오로지 DD mini 만을 위한 연통스탠드 MINI CHIMNEY HOLDER (기본구성)

수직으로 올라간 연통의 하중을 하부에서 견뎌 주는 역할을 하며

헤드의 회전 길이연장 수납을 위한 폴딩까지 앙증맞은 연통 스탠드입니다











Stove DD mini의 수납

20cm* 24cm *45cm 의 컴팩트한 수납이 가능 합니다.











구성품목

1.DD mini 본체

2.본체스탠드

3.재삽& 클램프(미니삽게)

4.미니연통받침대(폴딩슬라이딩형)

5.화로대 그릴

6.펠렛연소기

7.펠렛호퍼

8.펠렛연장통

9.펠렛연장통 뚜껑

10.전체 수납 가방

11.전면세라믹 글래스-(파손방지를 위해 따로 완충포장되어나갑니다 자가조립이 필요합니다)

12.연소기 전용 파우치









각부의 명칭 및 세부설명





1>화목사용 에어커튼

장작연소시 공기의 출입을 조절하는 장치입니다.

개방 시 유입된 공기가 세라믹 유리의 벽면을 고르게 지나가면서  방어층을 형성하여 장작연소중

발생하는 그을음이나 분진이 유리에 뭍는것을 방지합니다

(!)아래 이미지처럼 펠렛연소기 사용시 완전히 닫아 필히 공기유입을 차단해야합니다







2>펠렛연소기 도킹부 뚜껑

펠렛 사용시 해당부품을 열고 펠렛 연소기를 끼워 설치합니다





 3>화목사용 공기조절구

장작 연소 시 공기유입량을 조절하는 장치입니다

연소에 필요한 산소의 양을 조절함으로써 장작의 연소속도 및 열량을 결정합니다

완전히 열었을때 강한난방이 가능하며 반대로 조금 열었을 때 약한 난방이 가능합니다

(!)아래 이미지처럼 펠렛연소기 사용시 완전히 닫아 필히 닫아 공기유입을 차단해야 펠렛연소가 안전하게 이루어집니다





4>화구문&손잡이

장작을 본체 안에 넣을 수 있는 화구문이며 손잡이는 닫을때 고정역할을 합니다

장작 연소중에도 자유롭게 장작 추가투입이 가능하며 손잡이는 매우 뜨거우니 화상에 대비하여 화목장갑이나 클램프를 활용해야 합니다







5>장작 연소망

화실 하부로 산소가 공급되게 하여 원활하게 장작 연소를 가능케합니다

  동시에 펠렛 2차연소망을 포함하여 펠렛의 완전 연소를 돕습니다





  6>.본체상부뚜껑

본체의 상부 뚜껑은 전체가 열려 사용 후 재처리와 청소등에 편리합니다

(!) 재결합시 빈틈 없이 끼워졌는 지 확인이 필요합니다





7>내화벽돌 브라켓 & 내화벽돌

화실내부 후면에 설치된 내화벽돌은 브라켓에 의해 고정됩니다

1200도의 내열온도를 가진 내화벽돌은 화실표면에 불이 직접닿아 생기는 열부식을 방지함과 동시에 고열을 저장하여 화실고온화에 유리합니다

또한 백색계열로 화실내의 화력을 전면 세라믹유리를 통해 열방사를 집중하여 난방효율을 높이며 텐트의 스킨이 위치하는 후면쪽으로는 열방사를 일부 차단하여 안전성을 높입니다 내화벽돌의 수명은 반영구적이나 필요에 따라 교체 ,제거가 가능합니다







8>.연통연결키트

연기 및 이산화탄소를 배출하는 연통을 끼울 수 있는 키트입니다 stove DD mini에는 75파이 연통의 암놈(확관부)이 체결됩니다 (!)지름 75미리의 암놈부가 연결킷의 내부로 끼워집니다. 규격을 지키지 않으면 배기불안정으로 비정상적인 연소가 발생됩니다.







9>.본체스탠드

화목난로 본체를 스탠드에 올려 사용하여 난로의 하부열기로부터 바닥과의 안전거리를 유지하며

스탠드 하부에 장작을 두어 난로운용 중 하부열기로 건조가 가능합니다

(!) 바닥 일체형의 텐트에서는 스탠드 하부에 물이담긴 금속성 쟁반을 필수 설치하여야합니다.





빅토리에서 추천하는 DD MINI용 쟁반 구매 링크

샵내에서 대자사이즈의 쟁반을 두개 구비하시면 넉넉합니다

(빅토리와 무관한 샵입니다^^)

http://storefarm.naver.com/hkorea/products/237224162?NaPm=ct%3Dildlhx20%7Cci%3D4d4c1cc82df8e467cec6eca6c361c2b2fb453fa2%7Ctr%3Dslsl%7Csn%3D223738%7Cic%3D%7Chk%3D6ac825480f01ec2ff129ddd8d5c9ddf15665c240















필수인지사항

장작 과다 사용 시 연통이 빨갛게 달구어질 수 있습니다

어에커튼 급기량과 측면 급기량을 줄여 열량을 조속히 줄일수있습니다



펠렛점화 시 가스토치가 액출 또는 불완전연소될때 펠렛호퍼바깥쪽으로 가스의 그을음이 뭍어날 수 있습니다

시간이 소요되더라도 가스토치를 정상적으로 사용하는 것이 좋으며 분사노즐 구경이 작은(예:코베아 싸이클론 토치)가스토치 가 점화에 유리합니다



연장통 한가득 9.5kg 사용 후에는 재삽을 이용 하여 2차연소망에

쌓인 재를 연통연결부쪽으로 밀어 넣어주시고 추가 투입하여 사용해주세요



연소중 열이받은 상태에서 화구문을 장시간 열어놓으면  쳐짐현상이 발생할 수 있습니다

화구문은 항시 닫아주세요



펠렛에 습기가 과다한 경우 펠렛뚜껑을 닫으시되 살짝 띄워올려 습기가 빠져나갈 공간을 확보해주세요







 사용 상 주의사항

1.연소중의 난로본체는 매우 뜨겁습니다 화상에 주의하세요

2.난로주변의 인화성 발화성 물질과의 안전거리를 유지하세요

3.면텐트의 경우 난로와의 안전거리 50cm 이상 폴리텐트 70cm이상 안전거리를 유지해야합니다

4.임의적인 개조와 변경은 사고로 이어질 수 있으며 AS 대상에서 제외됩니다

5.화로대 사용시 실내사용은 불가합니다



# 사용상 주의사항을 숙지하였으며, 권장사용법을 사용기준으로 할것을 동의합니다
