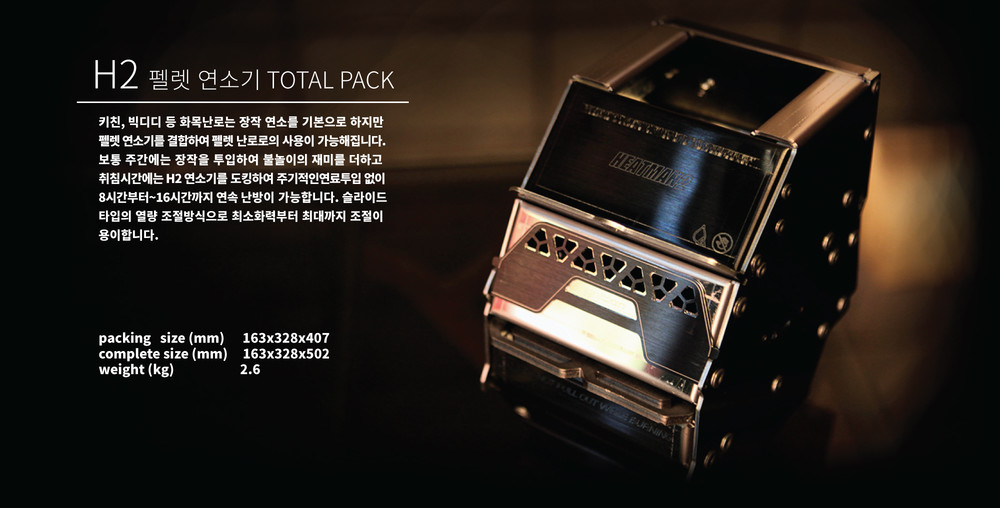

H2 펠렛 연소기 TOTAL PACK







펠렛 연소를 위한 펠렛 연소기 토탈 팩 입니다.

구성 : H2연소기, 펠렛박스, 펠렛 차단 키트









H2 연소기 TOTAL PACK

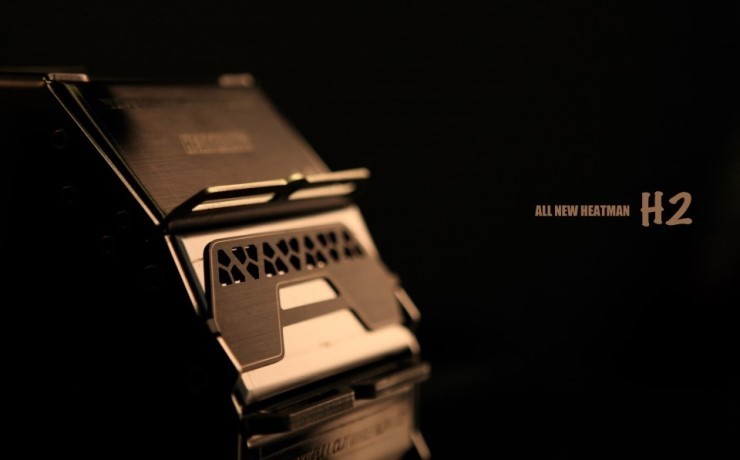

ALL NEW HEATMAN- H2

























MOVIE













H2 를 제작하며



8개의 연소기를 제작하기까지 매번 새로운 연소방식과 구조를 고안해 왔습니다.

그간의 시간들... 가장 완성형에 가까운  H2 입니다.

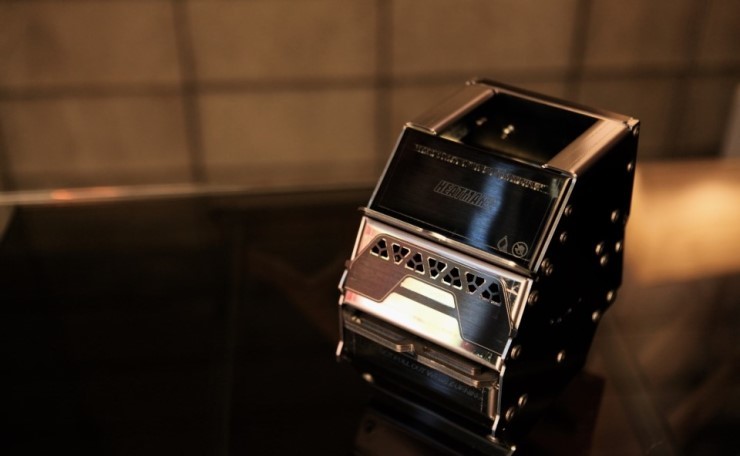

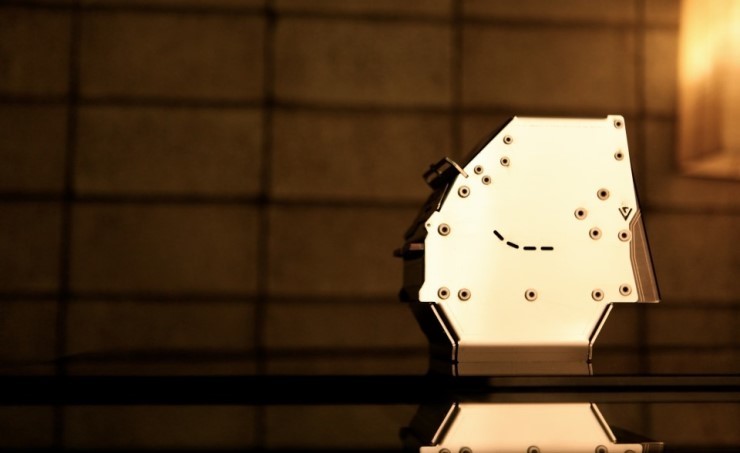

지금껏 가장 강력한 펠렛연소기 H2

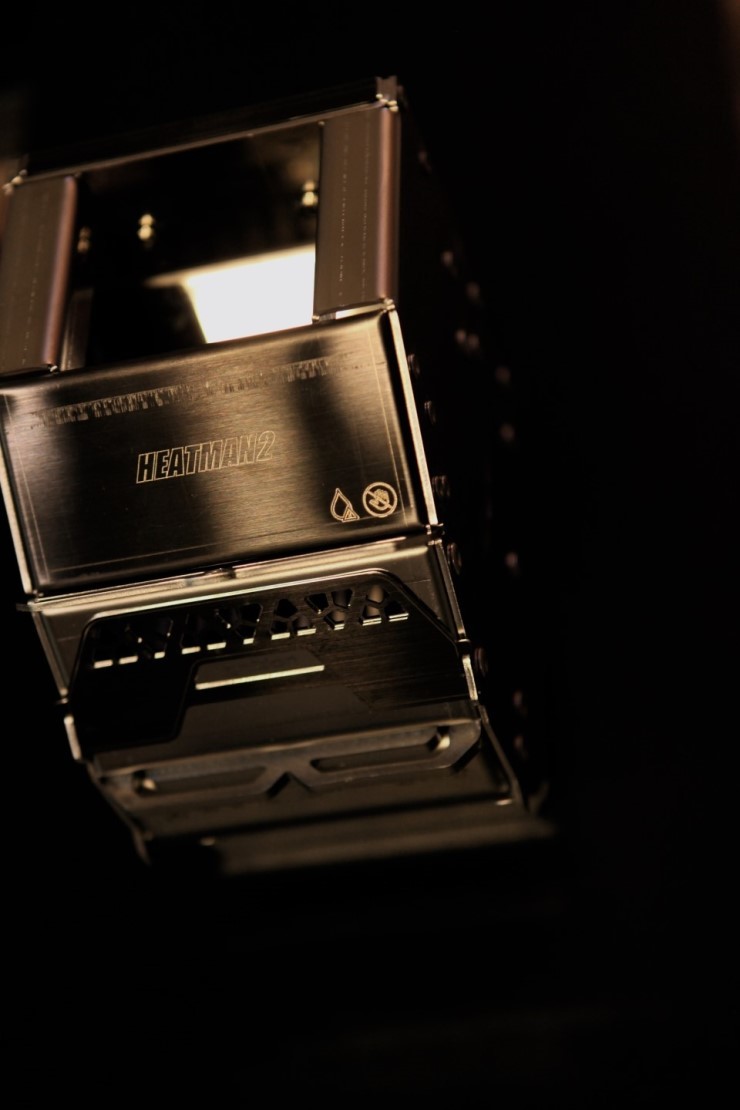

아직 공개전인 히트맨 2의 일부이면서 전용펠렛연소기인 H2는 높은 화력을 제공합니다.

All stainless steel로 제작된 H2는 연료량 조절방식을 통해 최대, 최소 화력이 신속 명쾌하게 운용됩니다.

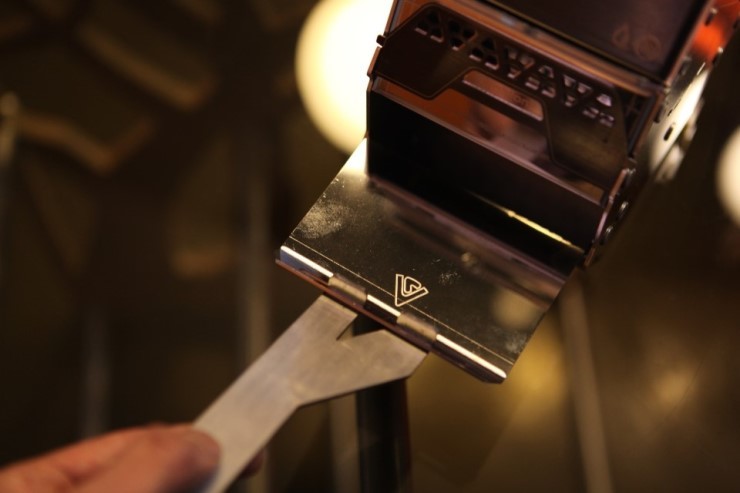

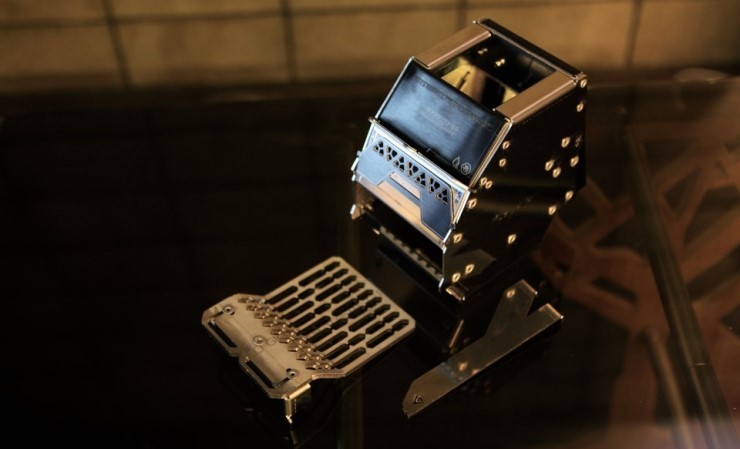

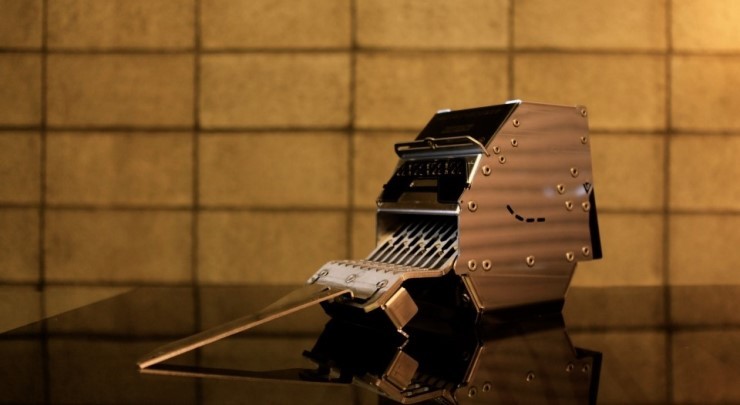

서랍방식의 연소망





손쉬운 연소망 관리

서랍방식의 연소망이 적용된 H2 는 연소망청소가 용이합니다.

또한 3년이상의 오랜사용에 따른 연소망 노후에도 손쉽게 대처가 가능합니다.

서랍형연소망은 연소기 본체는 그대로 사용하고 연소망의 재설계만으로 추후 다양한 난로에 맞춤 적용 가능하다는 것이 강점입니다.













연소기 제거없이 바로 장작으로 전환

보통 화목난로에 장작을 사용하려면 연소기를 제거하여야만 난로본체의 의도된 설계대로 급배기가 이루어집니다.

H2는 연소망의 자리에 장작용 급기차단판을 교체해주시면 장작사용 시 난로에서 연소기 분리할 필요가 없어집니다 .





펠렛을 사용하시다 장작으로 전환하실 때는 펠렛박스의 연료를 차단하시고 연소망위의 펠렛이 모두 소진되면

연소망과 장작용 급기차단판을 교체해주시면 됩니다.





















펠렛량 조절방식의 화력조절

(H2는 특허 출원되었습니다. 상업적 사용용도를 금지합니다 )



펠렛량을 조절하는 방식은 오래전부터 사용되던 일반적인 기술입니다.

다만 조절함에 있어 얼마나 편리하느냐에 관점을 두고 설계하였습니다.

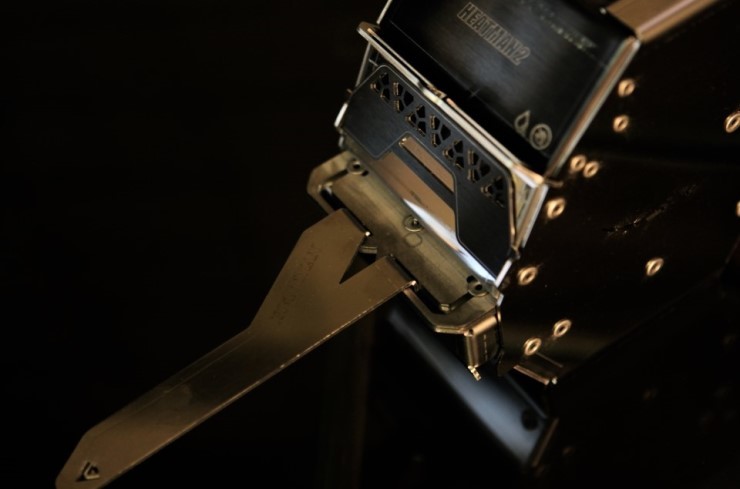

동봉된 멀티툴로 단순히 원하는 만큼 빼고 밀어 넣어주는 만큼으로 원하시는 화력조절이 가능합니다.







펠렛량조절방식의 고질적 문제.. 그리고 해소

다만 연소망위의 펠렛연소양으로 열량조절은 고질적인 한계점이 있습니다.

배기압이 낮을 때 어김없이 찾아오는 연소망적체입니다.



풀이하자면 최소화력에서는 펠렛의 산모양의 범위가 작아 펠렛 사이사이로 산소가 들어가는것이 원활합니다.

문제는 펠렛의 산모양의 범위가 매우클 때 심부 쪽엔 산소가 투입되기 어려운 음영대가 만들어지죠.

연소를 마친 연소망위의 중앙 쪽 또는 측면 쪽에 검은 그을음이 뭍어 있다면 그곳이 산소공급이 원할하지 않아 비정상 연소가 이루어졌던 곳입니다.

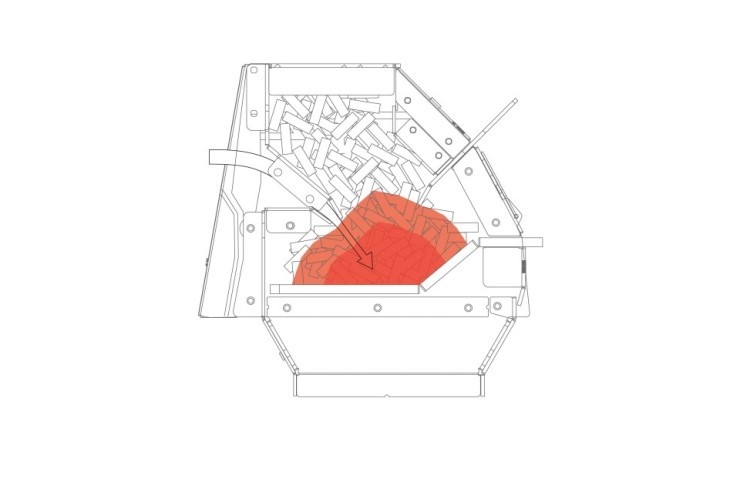

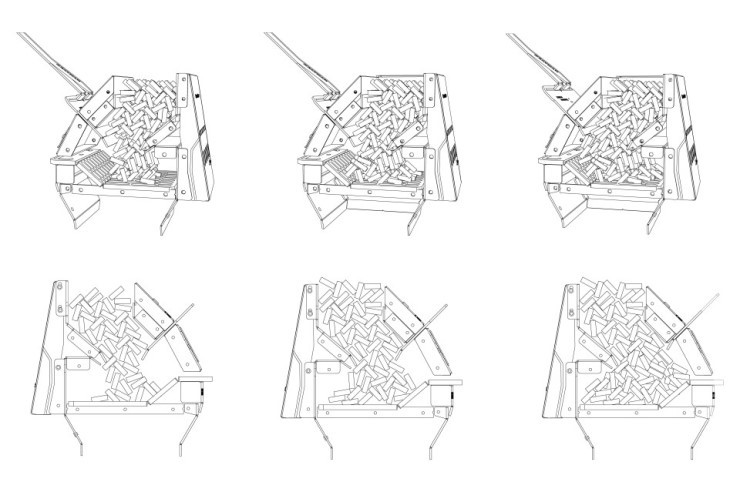

아래의 이미지를 통해 보시는 것처럼 펠렛의 양이 많을 때 심부 쪽에는 산소가 도달하기 어려워집니다.(회색구간)

회색으로 보이는 불완전연소구간에서 적체가 이루어지면 펠렛의 연속적 공급이 어려워집니다.

이때부터 화력저하가 이루어 지게 되는 셈이죠.

H2는 펠렛량이 최대일 때도 펠렛산의 심부 쪽에 산소분사구조를 만들어 골고루 연소하게 만들었습니다 .

최소화력이든 최대화력이든 펠렛의 유입길목을 항시 시원하게 태워 뚫어주는 것입니다.

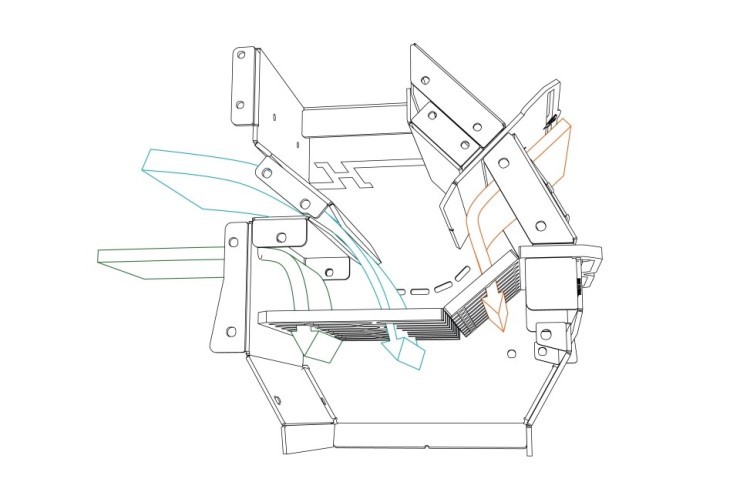

하여 H2는 아래와 같은급기구조를 가지고 있습니다.

(통상적인 2way 방식에서 3way방식으로 고안되었습니다)







3 way 를 통한 꾸준한 화력영상

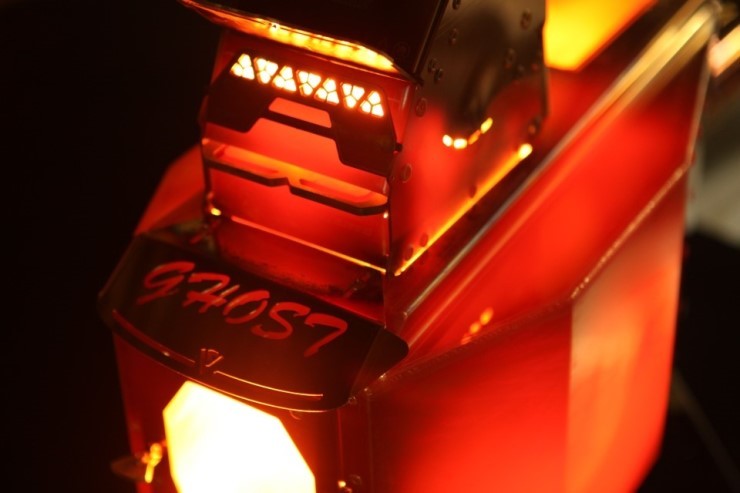

H2의 열색범위-  연소구간과 미연소구간의 차이가 명확합니다



연료조절 슬라이더는 열이 받지 않은 상태에서는 고정되지 않습니다.

열이 가해지면 상하부의 판이 압착하게 하여 슬라이더가 고정되는 방식입니다.

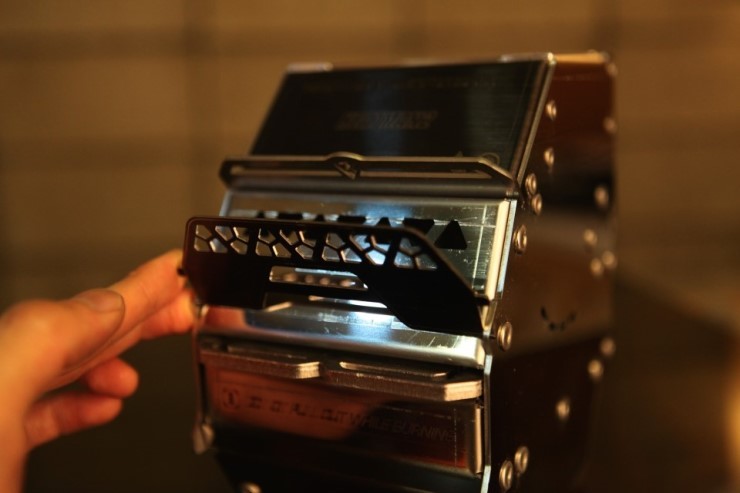

펠렛튐 방지 플레이트

펠렛제조시 모래알등 불순물이 섞이면 연소과정 중 팝콘처럼 튕겨 나가게  됩니다 .

펠렛튐 방지플레이트를 열고 닫게 하여 점화는 쉽게

그리고 튀는 펠렛이 연소기 밖으로 나가는 것을 최소화하였습니다.

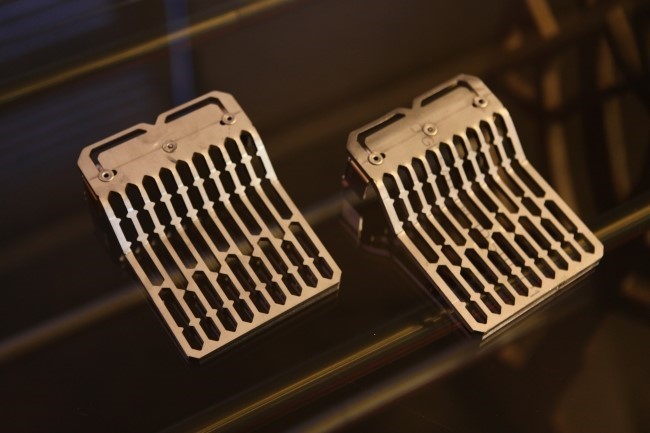

호환모델- 사용 난로에따라 A.B의 연소망중 선택해주세요.

A. 히트맨2 & 기빙트리

상부에 키트없이 바로 사용되며 기본인A-type이 사용됩니다.

B. 고스트 & 빅디디&키친

상부에 키트 없이 바로 사용되며 구조가 다른 B-type 이 필요합니다.



호환 연료통

 H2 아래의 연료통이 사용가능합니다.

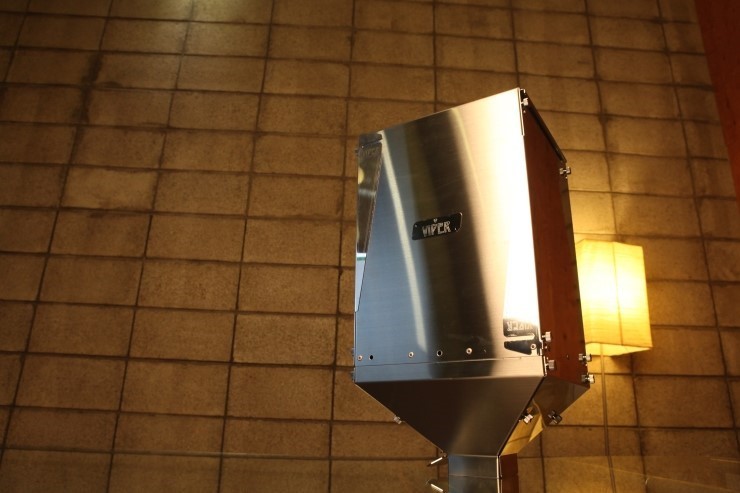

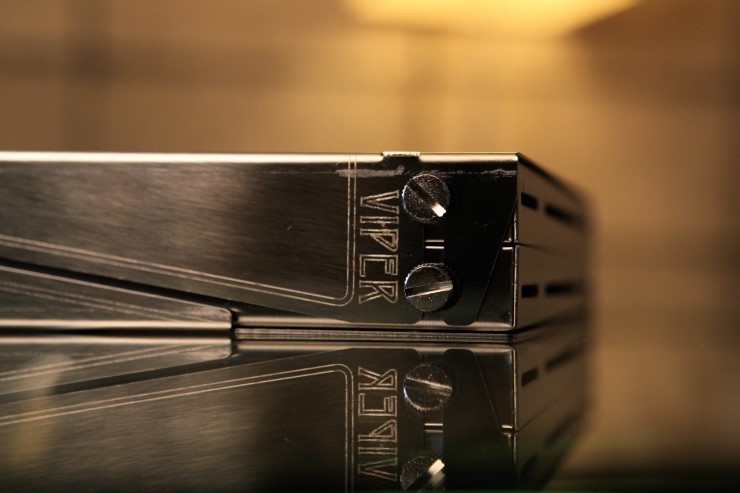

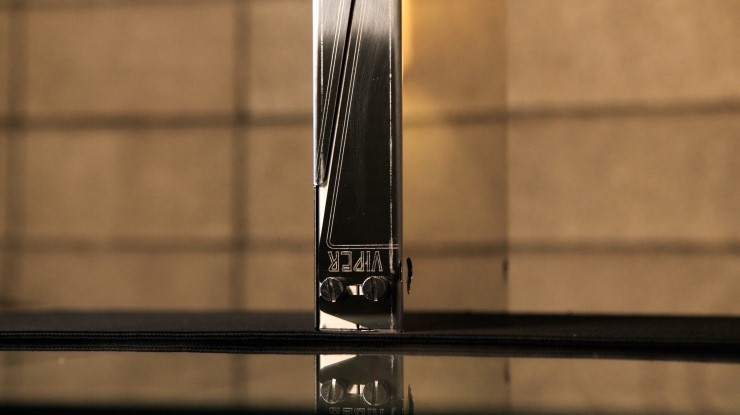

 - 바이퍼펠렛박스

 - 히트맨1 펠렛박스

 - 데블펠렛박스

 - 미니디디펠렛박스



버닝타임

고스트& 빅디디

 20kg 기준 최대열량 8시간 30분  최소열량 13시간

기빙트리

 20kg 기준 최대열량 7시간 20분  최소열량 12시간



필수 연통 환경

티피텐트

 수직연통만 사용시 50cm 직관기준 12~13개

돔형 및 거실형탠트

  수평,수직사용시 50cm 직관기준 가로 2개 세로 14~15개



 연통개수는 추천사항이 아닌 필수엄수사항입니다

 필히 지켜주셔야 원하는 기능과 효율을 얻으실수 있으며,역연 및 역화로인한 화재사고로를 예방할 수 있습니다













H2의 점화







1. 난로설치 및 연통설치등 모든셋팅을 마치면  베이스가되는 난로의 공기구멍을 모두 막으시고 H2의 연료량을 최소로 조절해둡니다.

2. 연료통에 펠렛을 공급하신 후 난로의 유리쪽을 예열하시고 ,연통의 수직부를 가스토치로 예열합니다.

   (특히 연통이 외부에 설치되는 리빙쉘타입텐트 사용회원님께서는 외부온도 바람등에 의한 냉각을 고려하여 충분히 예열해주세요)

3. 연통예열이 끝난 후 수초이내에 펠렛튐방지플레이트를 열어 전면쪽에 점화합니다.

4. 전면에 충분히 불이 붙으면 후면쪽의 타공을 통해 후면점화합니다 .





추가정보

 펠렛투입전 열량을 최소화하는것은 작은 양의 펠렛점화로 더 빠르고 쉽게하기 위함입니다.

 충분한 연통예열, 충분한 펠렛점화로 초기점화시 화끈하게 스타트하는 것이 좋습니다.

 점화이후 15분이 경과하면 안정화됩니다.

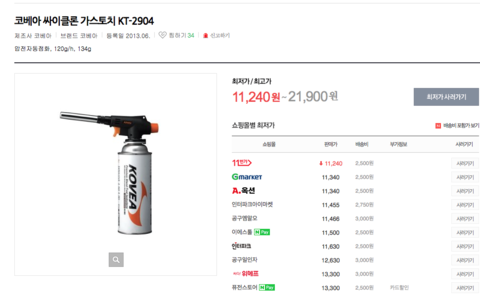

H2는 아래의 가스토치가 완성맞춤입니다

  토치노즐구경이 작은 것을 사용하셔야 펠렛점화가 신속하면 외부의 블렉서스의 열변형 및 부분변색을 방지 하실수 있습니다 .







사용상 주의사항



지름6 mm 펠렛을 사용하셔야합니다.

필수연통사항을 지켜주셔야합니다.

열기로부터 주의 해주세요.





구매전 인지사항

제품 가공 조립 시 스텐인레스 표면에 공정상 흠집이 발생될 수 있으며 고열의 버너인만큼 열변색 및 열휨현상이 발생할 수 있습니다.





제품구성

기본세트구성

 본체+서랍형연소망(A 또는 B 선택)+멀티툴+장작용 급기차단판





추가구성

선택형 연소망 -서랍형연소망은 연소기 본체는 그대로 사용하고 연소망의 재설계만으로 추후 다양한 난로에 맞춤 적용가능하다는 것이 강점입니다.

연소망 상부에   A 또는 B로 표기되어있습니다.

A- 기빙트리,히트맨2본체 등등 기본형

B- 키친,고스트, 빅디디 ,멀티맨 , 마끼 등등의 특수형



주문 시 연소망 타입을 필수 선택 해주세요.

미선택시 기본형인A 타입이 발송됩니다.

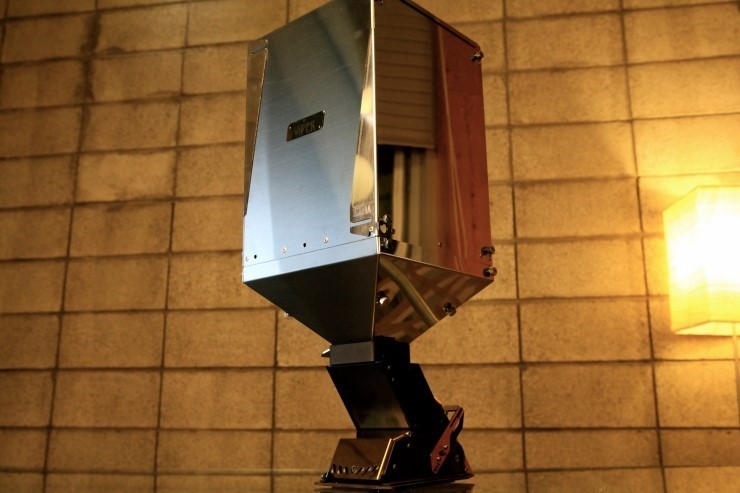

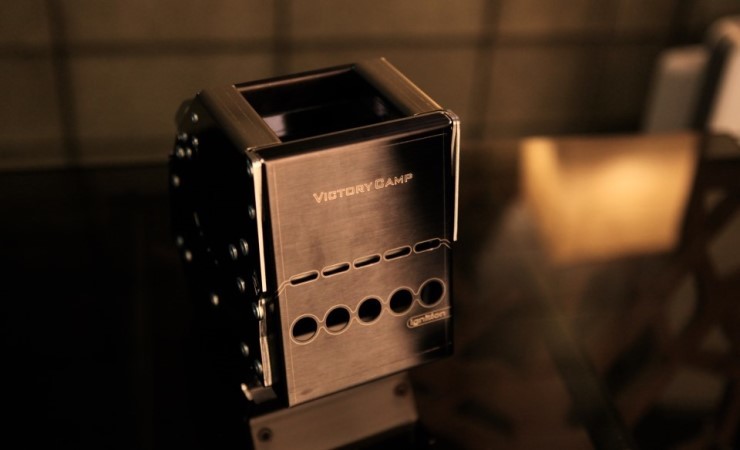

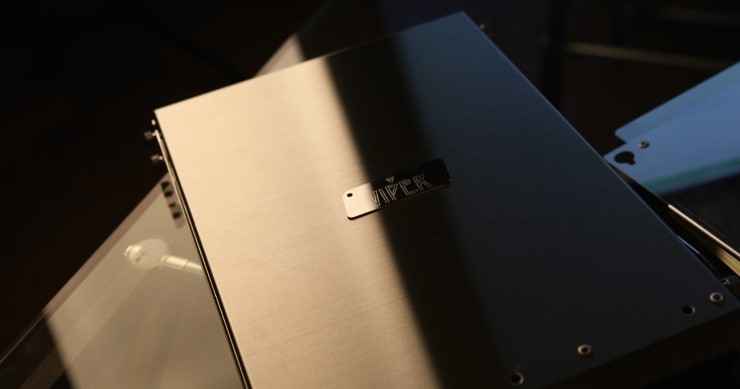

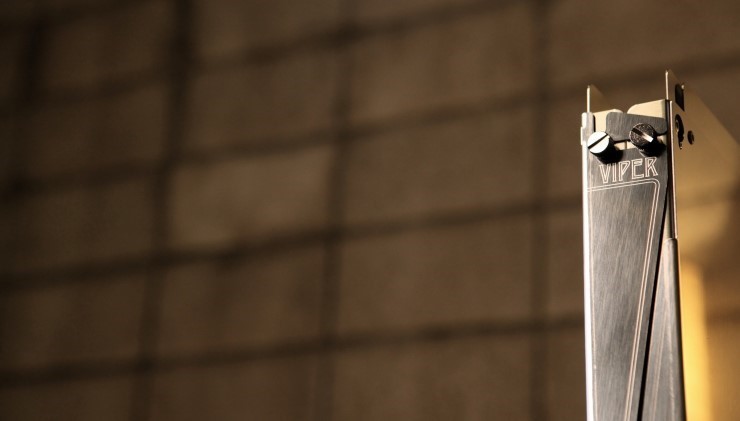

VICTORY PELLET BOX SET

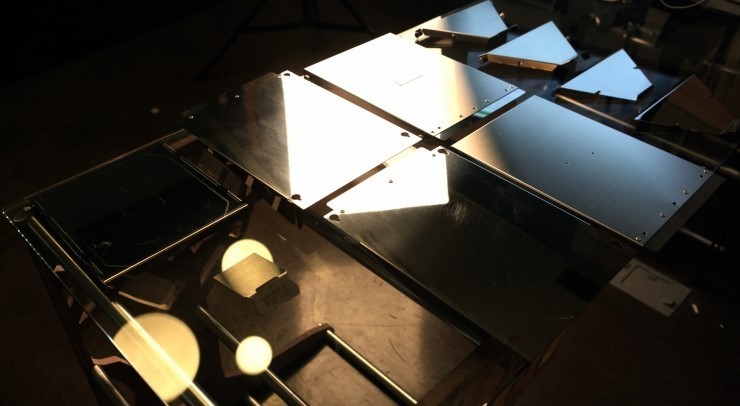

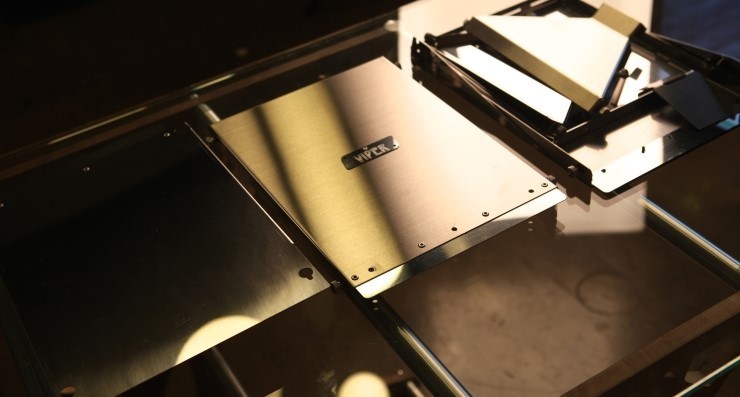

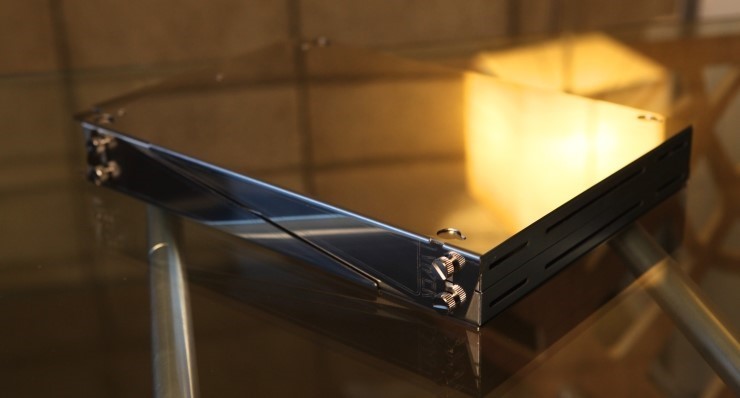

펠렛박스의 조립

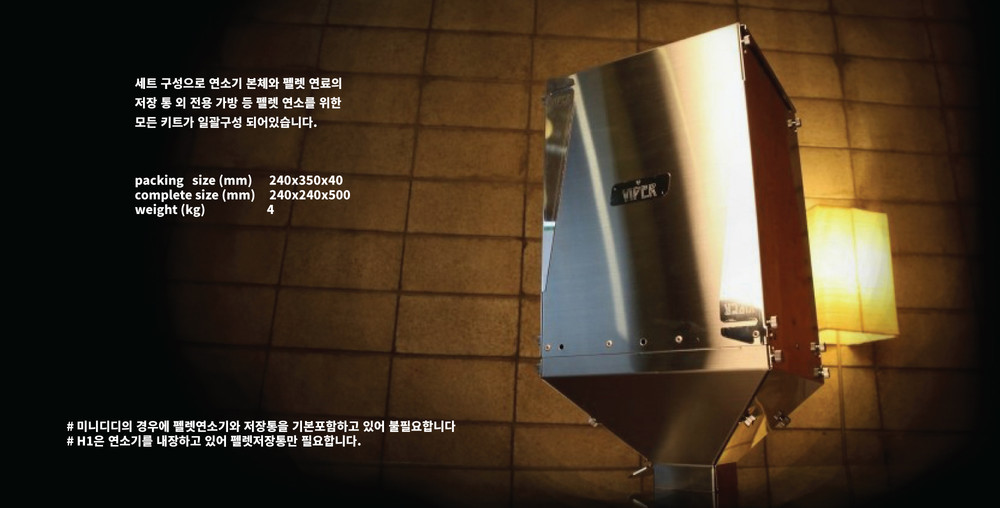

SPEC



 - pellet box  packing size 24*35*4cm

 - complete size 24*24*50cm

 - 4kg

 - all stainless steel



구성품목

 펠렛박스, 전용 가방

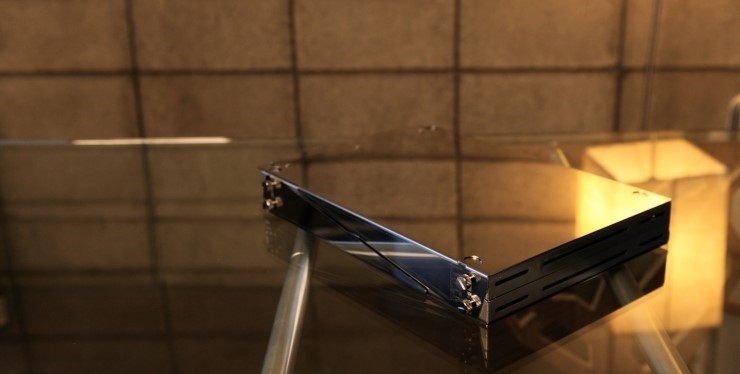

펠렛 차단 키트



통합펠렛차단키트 사용법

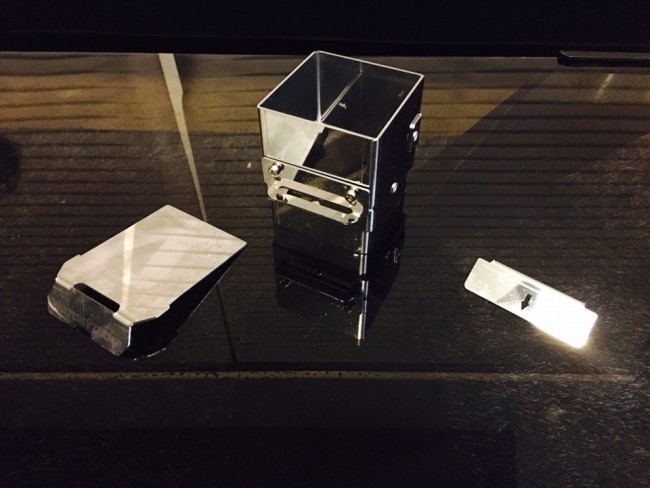

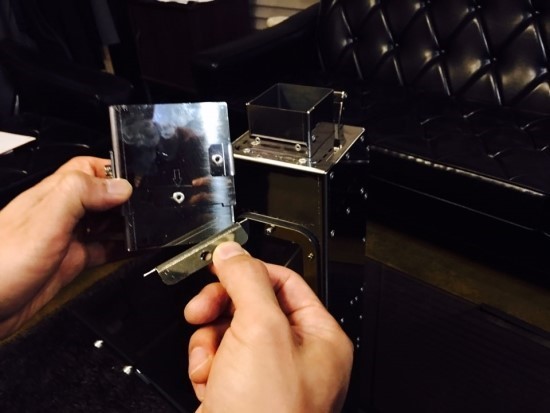

펠렛차단키트에는 아래와 같이 3가지로 구성이 되어있습니다.

왼쪽부터 차단판 , 차단키트본체 , 쐐기 순입니다 .

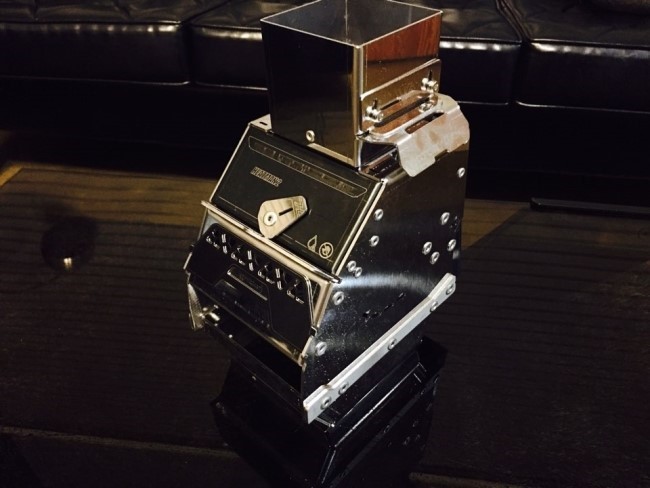

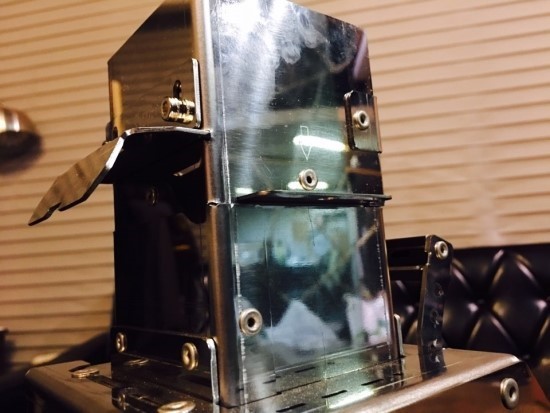

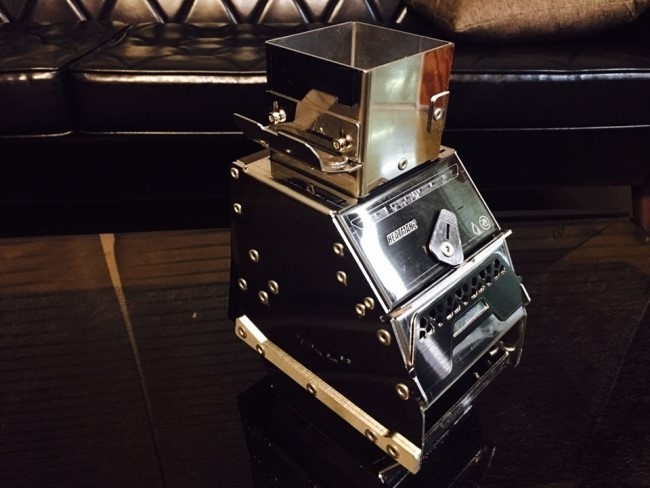

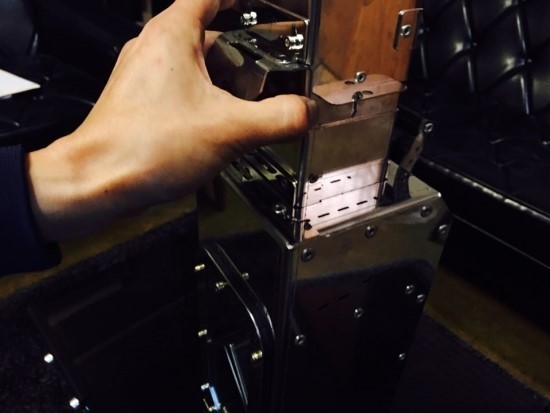

먼저 H2연소기 는 단순히 꽂아만 주세요

다만 펠렛차단방향은 좌측면 또는 우측면으로 사용해주세요

정면으로는 꽂을수 없도록 설계하였습니다  (차단판은 뒤집어 꽂아주셔도 관계없습니다.)

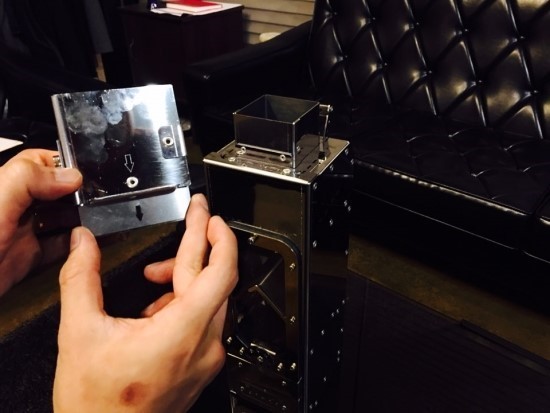

다음으로 H1, 바이퍼, 데블 연소기관련 안내입니다.

이때는 쐐기를 펠렛차단본체와 화살표방향을 대칭하여 같이 끼워주시면 됩니다.

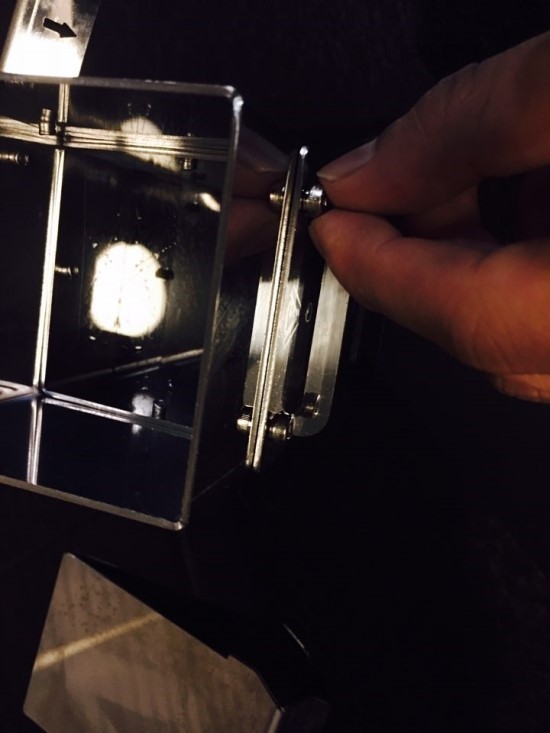

추가) 펠렛차단본체의 헛공기 차단판의 유격은 타이트하면서도 상하로 잘 움직이도록 볼트를 조정해주시면됩니다













펠렛차단키트의 사용과 주의사항



1. 펠렛차단툴은 항상빼두셔야 합니다.

-애매하게 끼워놓거나 걸친경우 펠렛이 내려오지 못하고 중간에 걸려 상부의 연료통으로 불이 번질수있습니다

-펠렛차단툴은 절대 열량 조절장치가 아닙니다

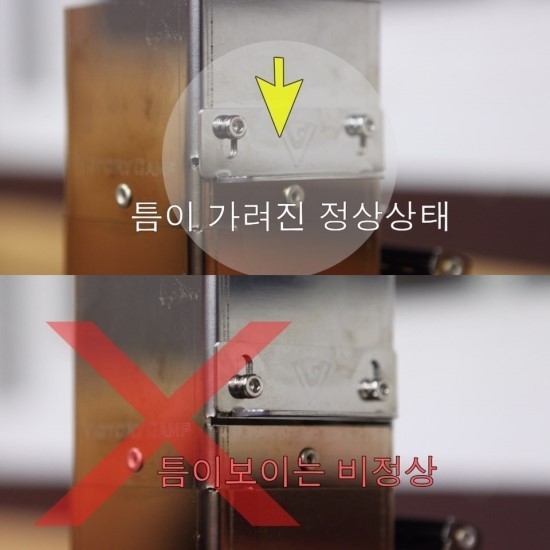

2. 산소차단 플레이트가 항상 닫혀야합니다 .

-볼트의 유격을 조절하여 항상 내려온상태를 유지해주세요 차단툴을 끼울때만 순간 상하운동을 하게 제작되었습니다.

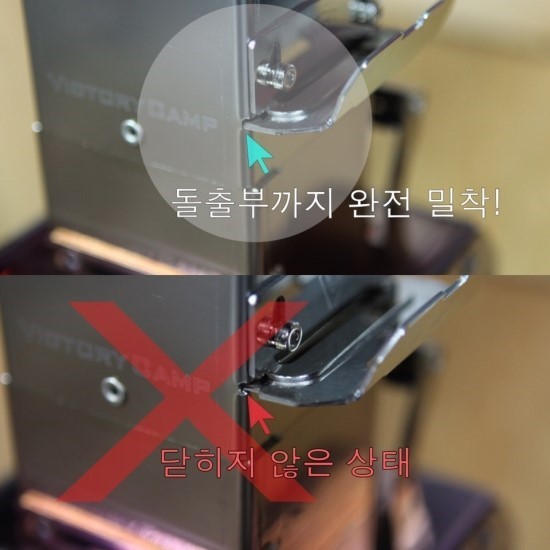

3.아래 사진의 포인트를 참조하시어 차단시 끝까지 꽂히는 지점을 필히 확인하시고, 차단시 끝까지 꽂아주세요.





-펠렛은 고체에다 길이가 저마다 다르기때문에 완전히 닫아넣으시는것이 쉽지않습니다.

  보다 쉽게 하시는 방법은 1차 꽂아주시고 , 2~3분가량 시간이 지난후에 차단판하부에 펠렛이 어느정도 사라지면

  차단판을 상하부로 조금씩 움직이면서 완벽하게 밀착하여 끼워넣습니다 이때 차단판은 잔열로 인해 매우 뜨거워진 상태      이기때문에 장갑을 필히 착용 하시어 화상에 대비하셔야합니다

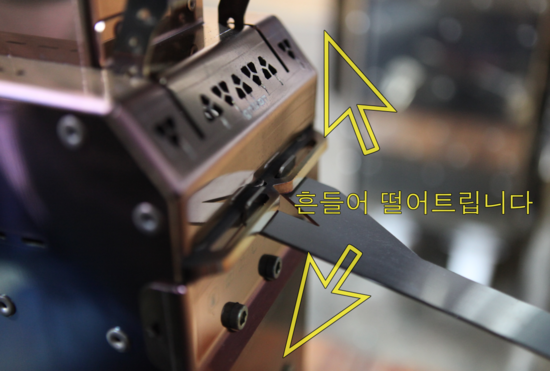

4.펠렛차단후 불꽃이 모두사라지면 필히연소망을 흔들어 빨간펠렛을 화실안으로 떨어트려주세요.

-특히 외부의 기온이 차가운 겨울 연료찬단으로 인해  불이 꺼지니 연통은 냉각되어버리고 , 연소망위에 남은 뜨거운 펠렛의 잔열이 차단판 위의 펠렛을 굽는 부정적 효과가 발생할수있습니다.













5. IPB ,ZP등 강제배출의 경우 모터를 최소 30분간 절대 꺼트리지 마세요

  난로의 연소망과 화실내에 화염이 보이지 않는다고 해도 모터가 꺼트려지면 ,

  잔열이 향할곳은 차단판쪽밖에 없습니다 차단판위의 펠렛이 구워지고 발화로 이어질 수 있습니다.

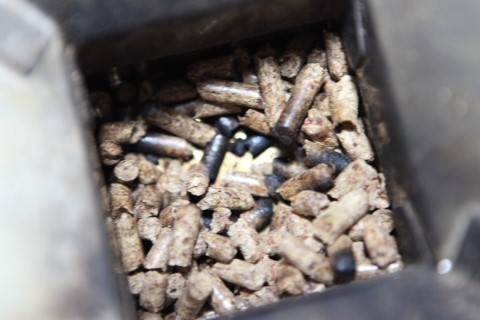

<모터를 꺼트리자 차단판 위로 탄화된 펠렛 >











6.외출시엔 펠렛차단후 연료통을 분리하여 완전히 들어내고 외출하시는것이 좋습니다.

 특히 불을 다루는 제품엔 수많은 변수가 있습니다 .절대 제품을 믿지마시고 최대치의 안전민감증을 발동하실 필요가 있습니다 .

 외출시엔 연료가 들어있는 펠렛통을 난로에서 분리후 펠렛통의 상태를 충분히 파악하시거나 , 펠렛을 모두 소진하시고 외출하시는것이 바람직합니다.
