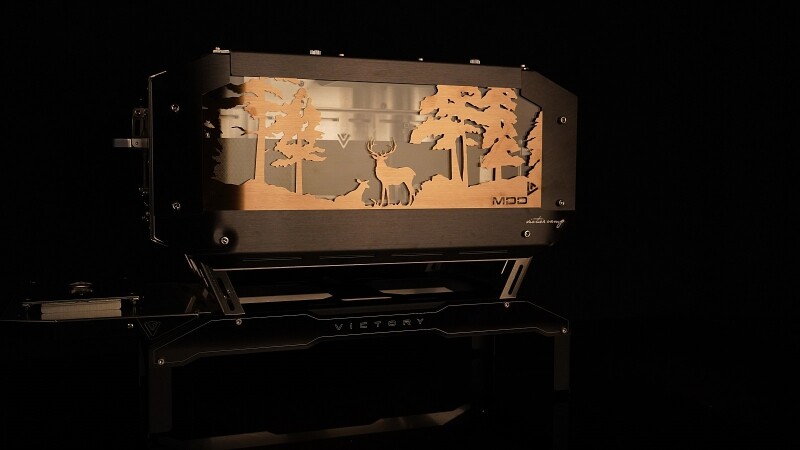

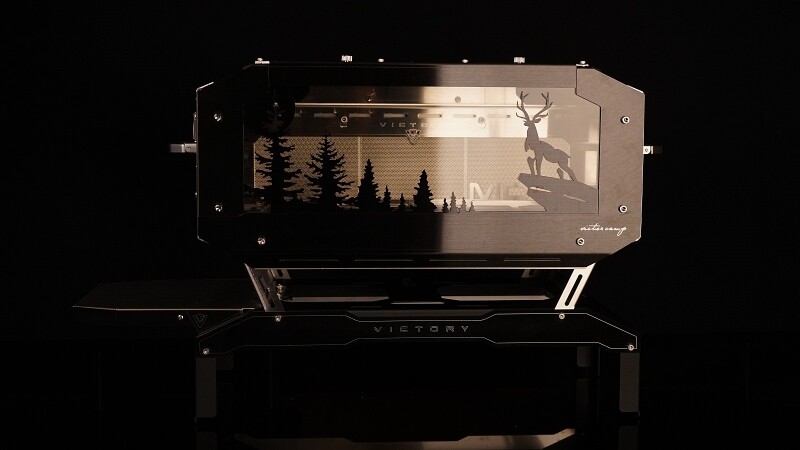

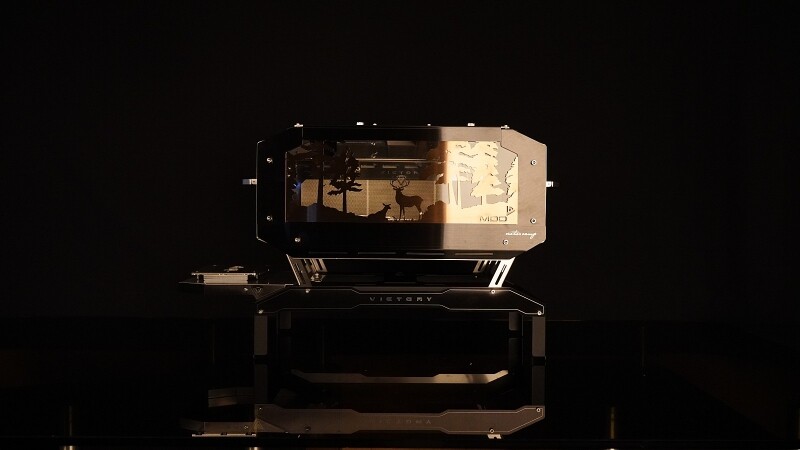

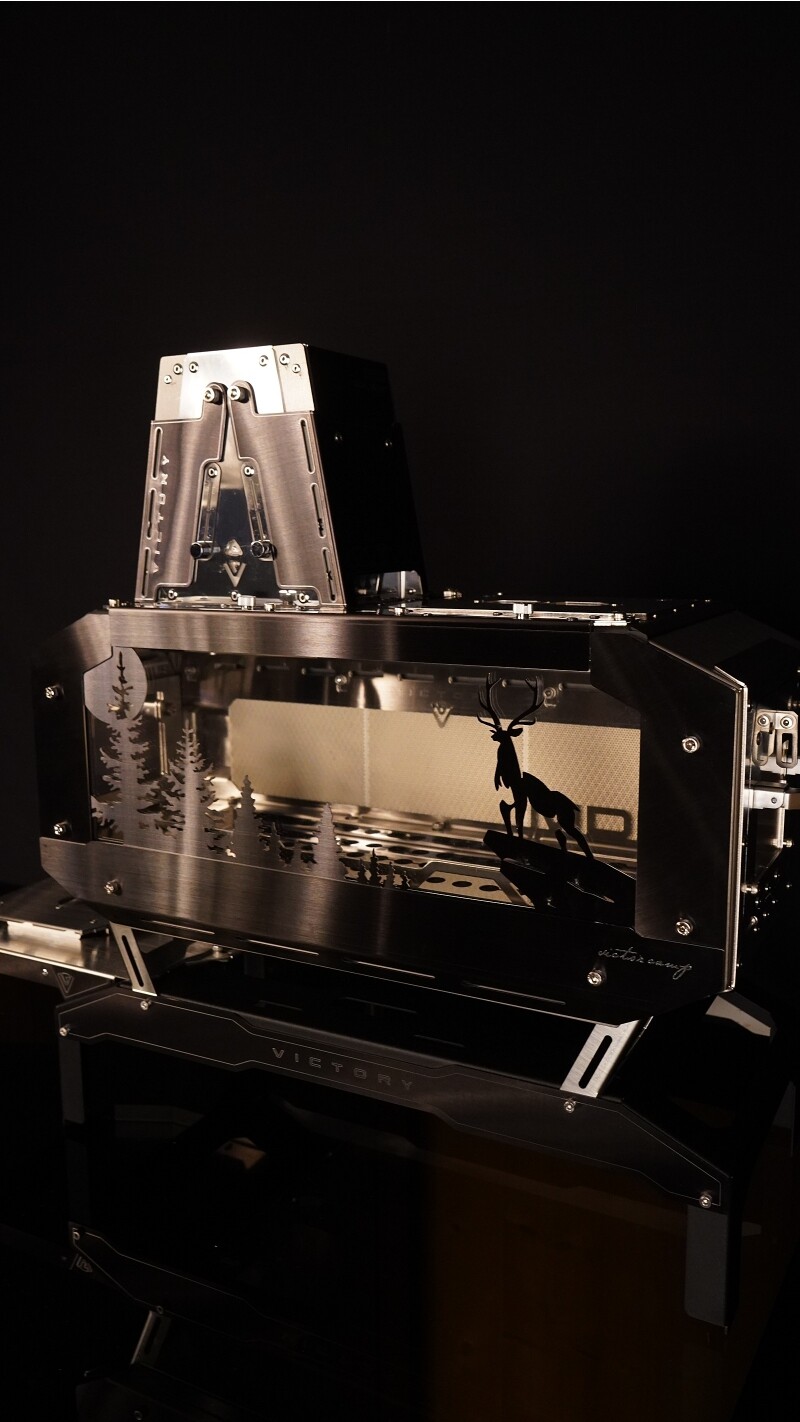

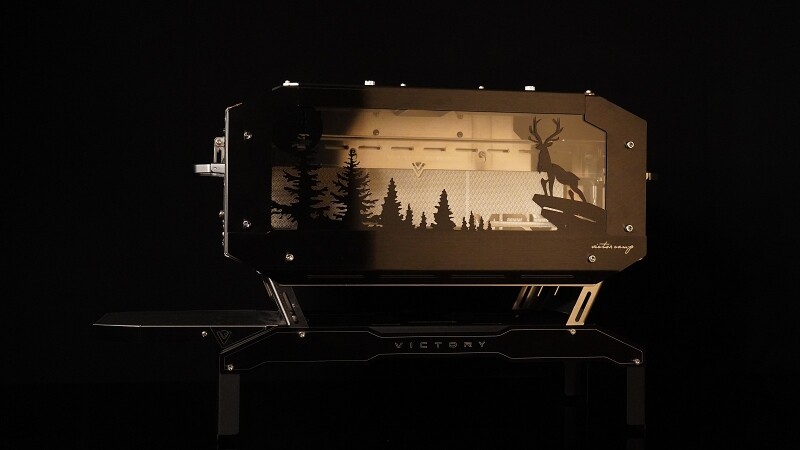

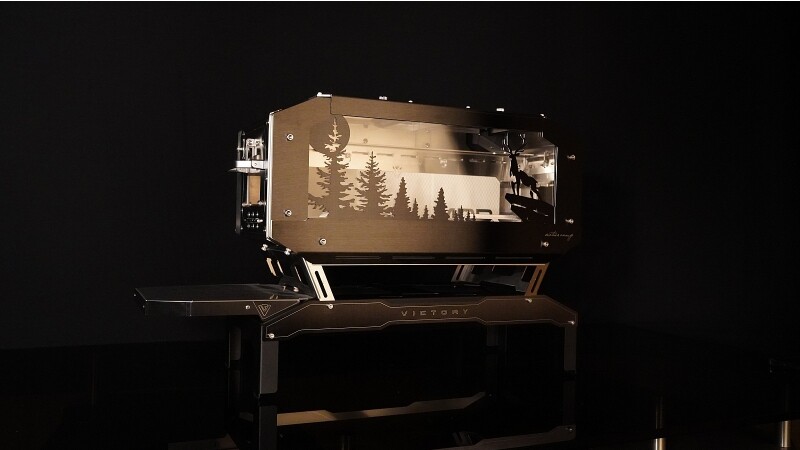

Master DD







MDD

Dear my Deer Master ver.





기빙1.기빙2.빅디디.미니디디.타이가.부뚜막...

새로운 기술에 집착보다

오랜시간 검증되어 온 정점의 집합으로..

master DD 입니다.

아마 처음으로 말씀드리는것 같습니다.

강.력.추.천!





























































































MDD



















아낌없이 발랐습니다.



스테인레스 130% 인상..세라믹 내열유리 125%인상

2021년.. 화목난로의 필수 원자제의 거침없는 가격인상이 이루어지고 있습니다.

2021년 동시.. 빅토리의 자부심으로 여기는 MDD에서만큼은 원자제에 대한 고민을 하고 싶지 않았습니다.

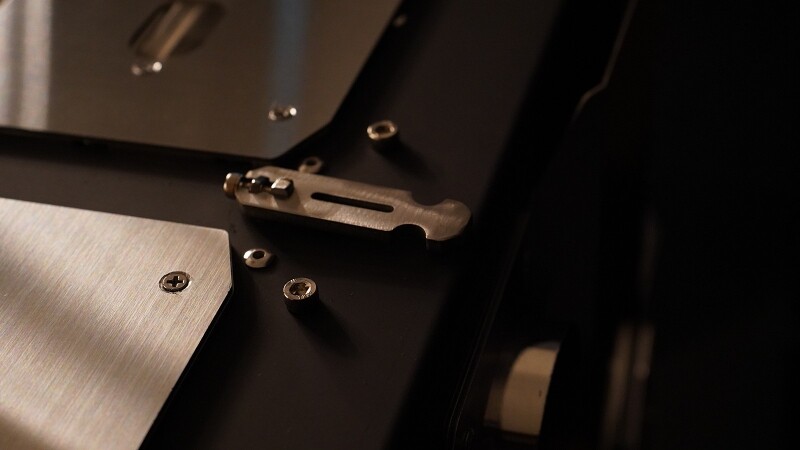

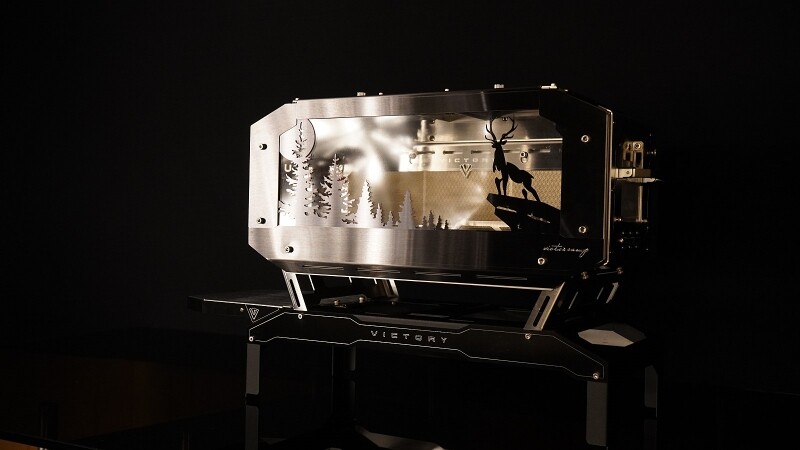

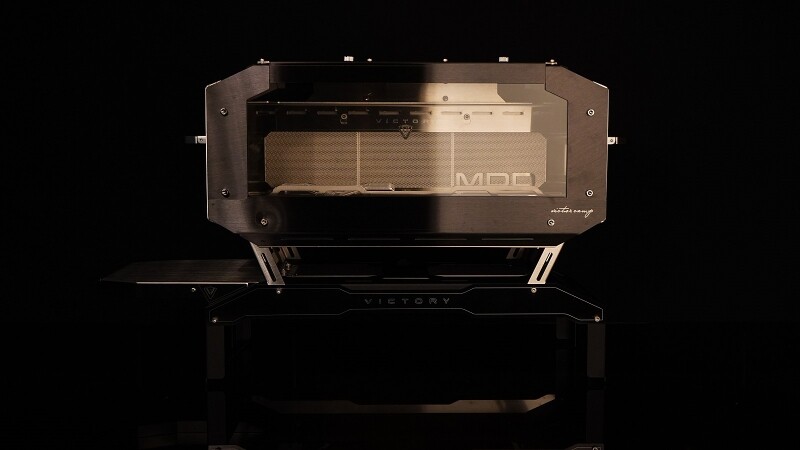

분체도장이 진행된 전용스텐드와 내열도장처리된 상판을

제외한 모든 부품은 스테인레스로 구성되며 전면에 보이는 대부분의 면적을

고가의 블랙스테인레스로 표면처리하였습니다.



그리고 첫 오픈에 최선의 가격으로 준비하였습니다.

그리고 고가의 제품입니다.

120개가 넘는 크고 작은 레이져.절곡 제작품에

하나 부터 열까지 손으로 만들어 나갑니다.

역시 관계자분들은 참한가격에 실감하시리라 생각됩니다.



MDD.. 비싸지는것에 주저하지 않고 아낌없이 발랐습니다.

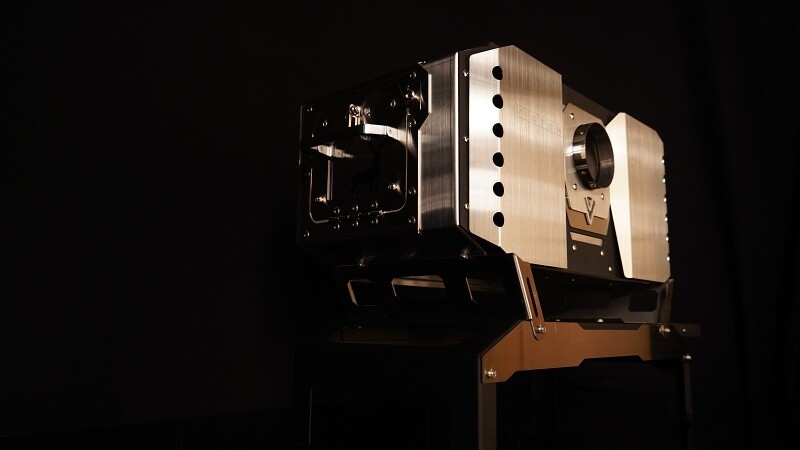

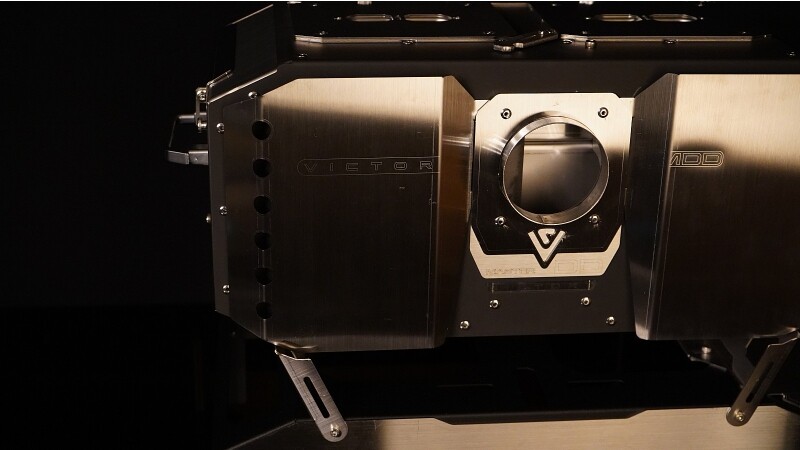

고성능 스토브의 자질1 -유의미한 열기지연 그리고 3 way 배기 컨트롤



MDD 설계당시 '체구는 작아지고 열량은 더 높게!' 라는 대과제가 있었습니다.

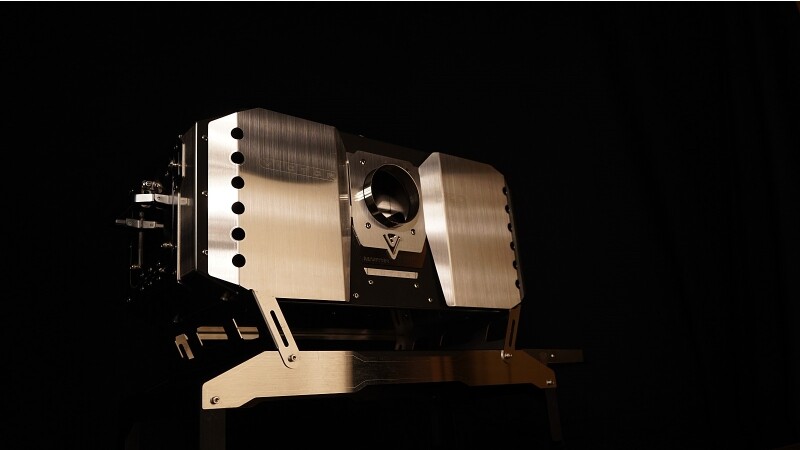

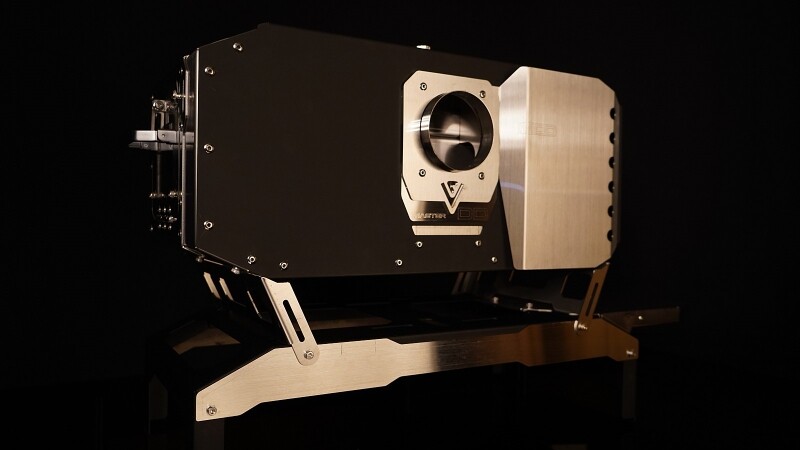

기빙시리즈와 같이 풀사이즈 열기지연목을 갖추고 후면 중앙배기로 구성하였습니다.

이때 본체 크기 대비 최대의 난방력을 갖추게 됩니다.



여기에 빅디디파이널의 장점인 양방향 펠렛연소기 도킹구조를 끌어오다보니 어려움이 발생하였습니다.

후면배기인데 측면배치 연소기라...

가령 기빙시리즈의 끝단에 연소기를 도킹한다면 연소기와 가까운쪽으로만 불이 빨려나가

펼쳐지는 불길과 난방효율을 기대하기 어렵습니다.

그래서 기빙시리즈는 연소기가 중앙에 도킹되고 불이 양쪽 배출구로 5:5배분 배출되는것이죠





8:2 & 5:5 & 2:8~! 또는 자유 배분

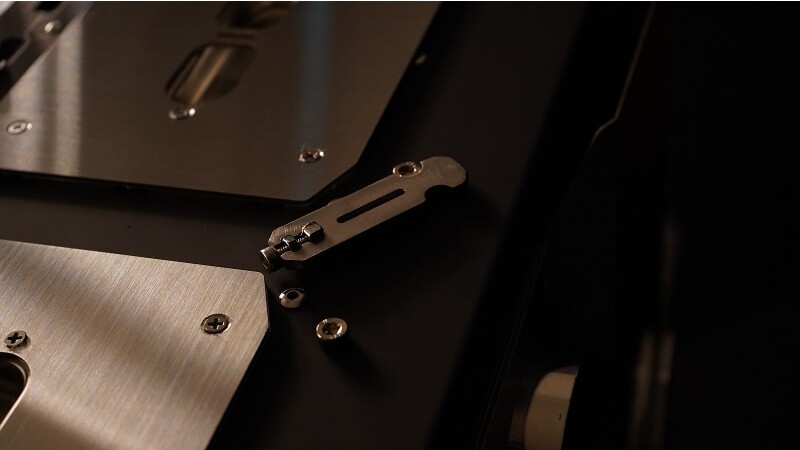

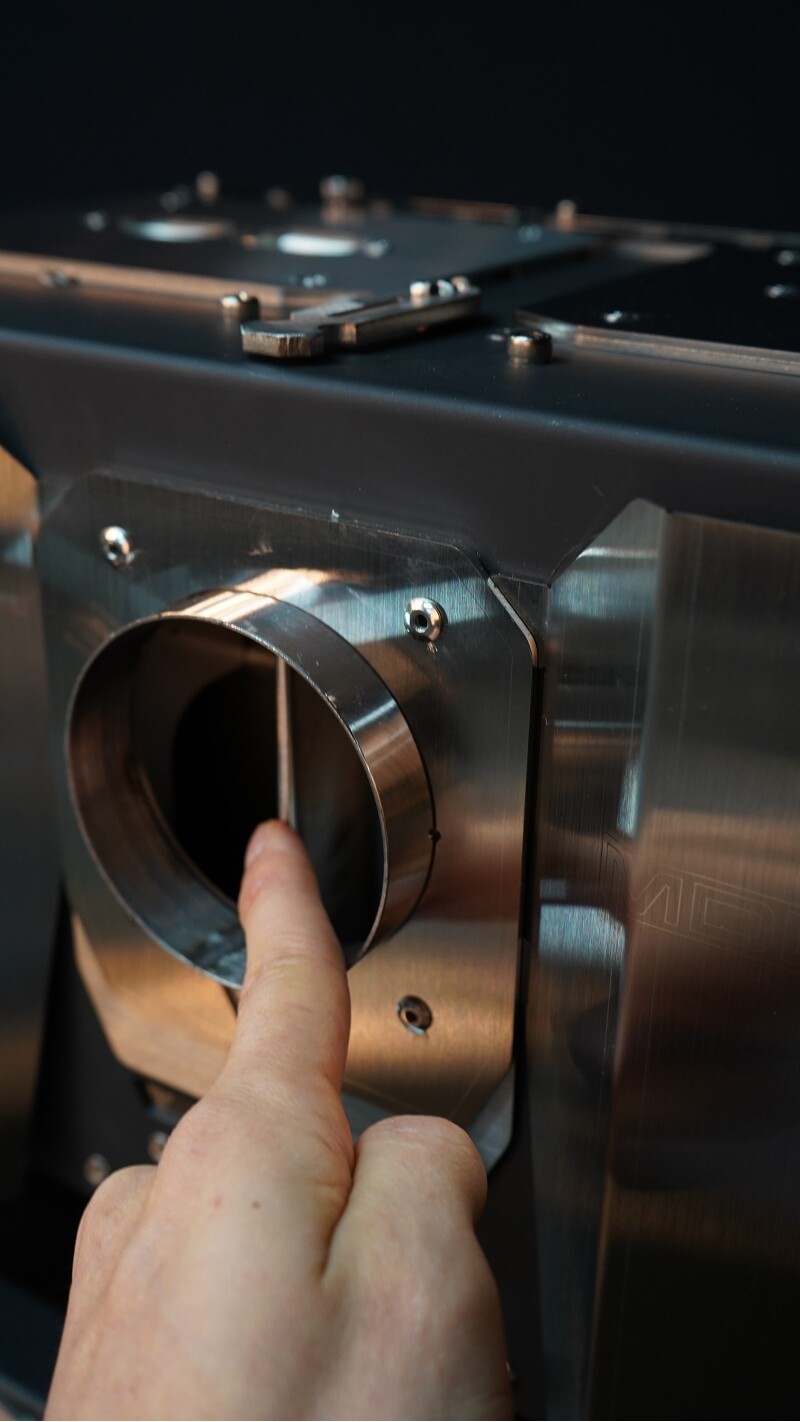

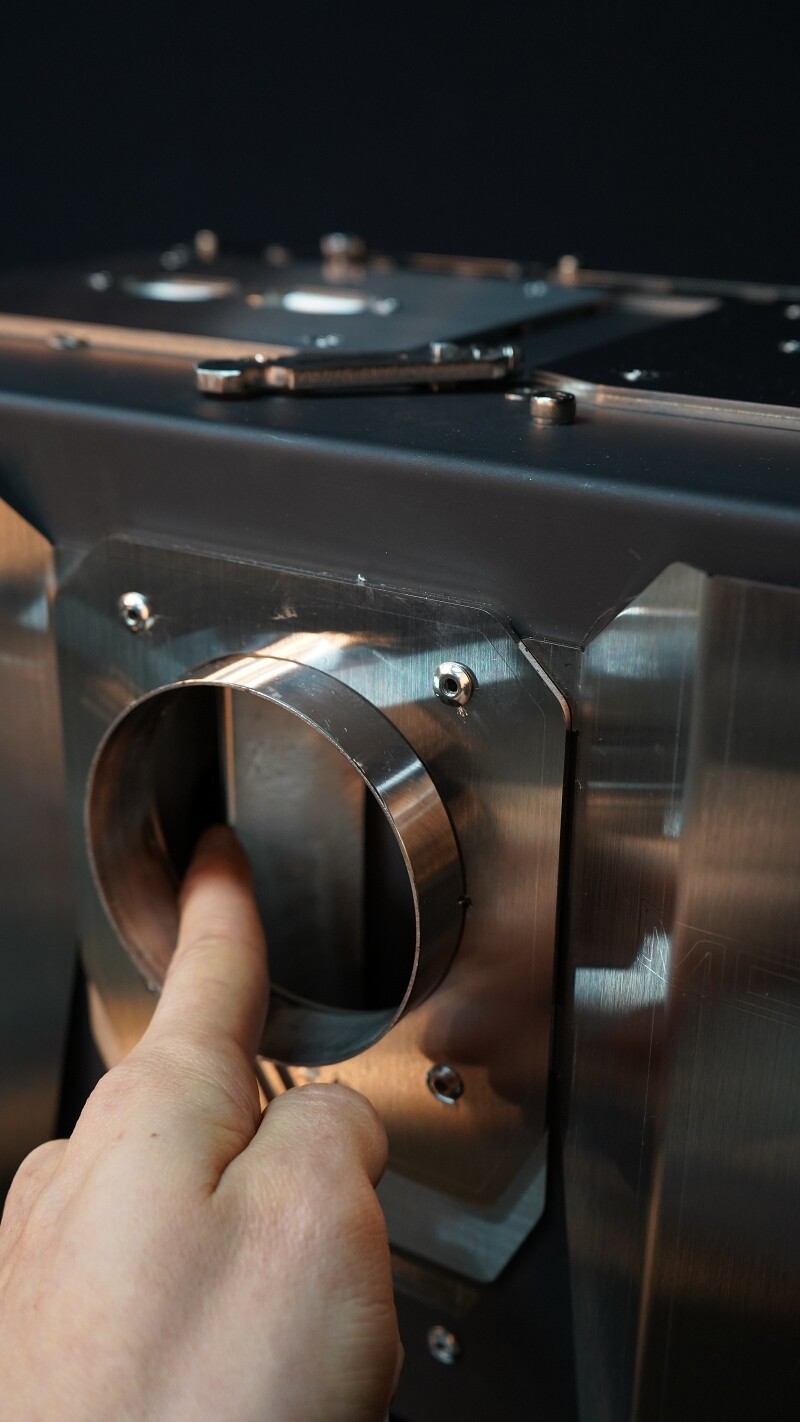

선박의 방향키와 비행기의 방향타의 구조를 착안하여

열기지연을 절반으로 가르고 중앙에 배출방향키를 적용하게 됩니다.

이 배출방향키는 난로외부에서 얼마든지 자유롭게 선택이 가능하게 하였습니다.



장작을 사용할땐 방향키를 중앙으로 두어 5:5배분 배출

펠렛연소기가 좌측도킹일때 2:8 배분배출 ,우측도킹일때 8:2배분 배출

펠렛연소기 도킹할 때 방향선택이 어려울수 있겠죠?

빅토리의 연소기를 도킹하면 방향선택은 올바른 방향으로 설정될 수 밖에 없는 구조를 갖습니다.

연소기와의 간섭을 의도하여 올바른 방향으로 틀어주어야만 연소기가 도킹이되죠



이 배출 방향키는 장작사용때도 유용합니다.

장작을 점화하다보면 왼쪽이든 오른쪽이든 한쪽에 점화가 우선이루어지고

불이 충분히 퍼져나가길 기다리게 됩니다.

장작점화를 왼쪽화구문으로 하셨다면 오른쪽배출구를 열어주세요

불이 장작을 훑고 전체적으로 옮겨 붙는것을 체험하게 됩니다.



수평배출 양방향배출 두가지 특성의 장점이 하나에서 운용됩니다.

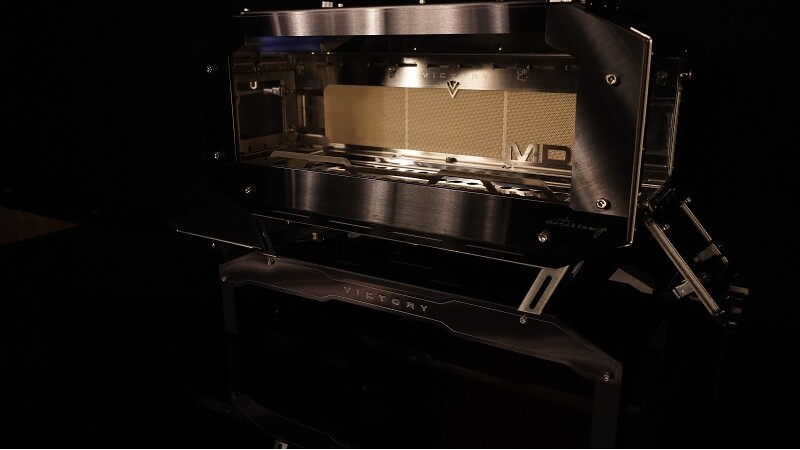

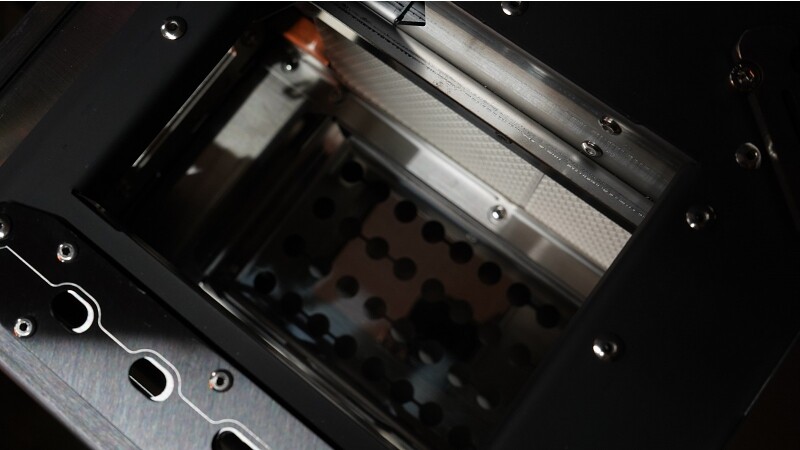

고성능 스토브의 자질2 -heating memory 화실고온유지



앞서 설명된 열기지연으로도 화실고온화가 더 유리해집니다.

여기에 빅디디와 미니디디와 같이 내화벽돌까지 더해진다면 효과는 배가됩니다.

화실고온화는 완전연소의 기본요건이며 세라믹 유리의 청명도에 크게 기여합니다.

비교적 연통청소의 회수도 줄어들게 되는 청정 연소를 안겨줍니다.

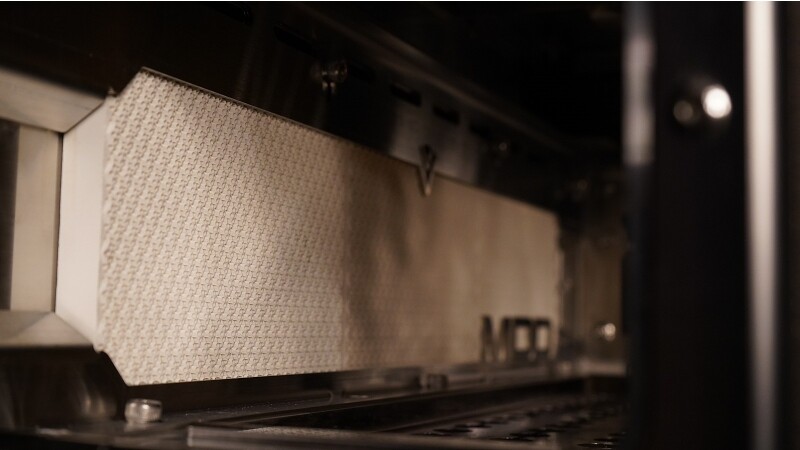

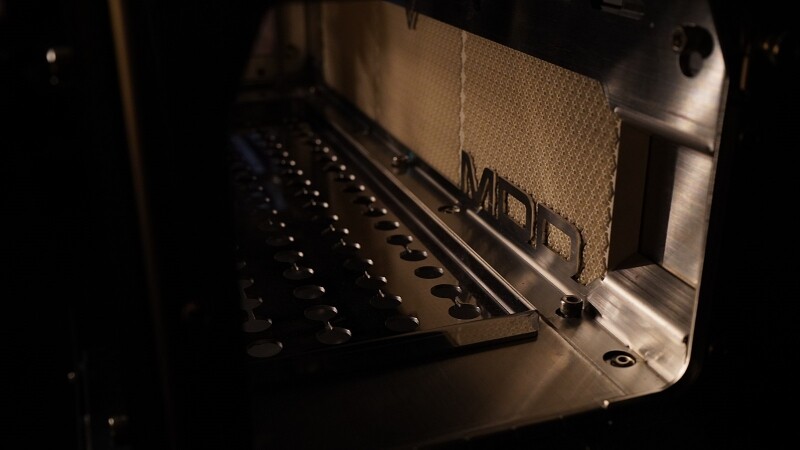

상하 홀더를 탈거하여 교체가 가능한 이 내화벽돌은 장당 4천원 내외로 저렴합니다.

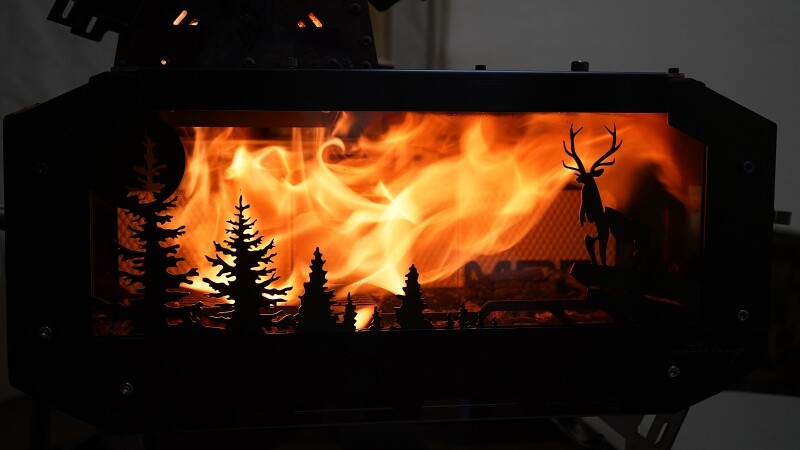

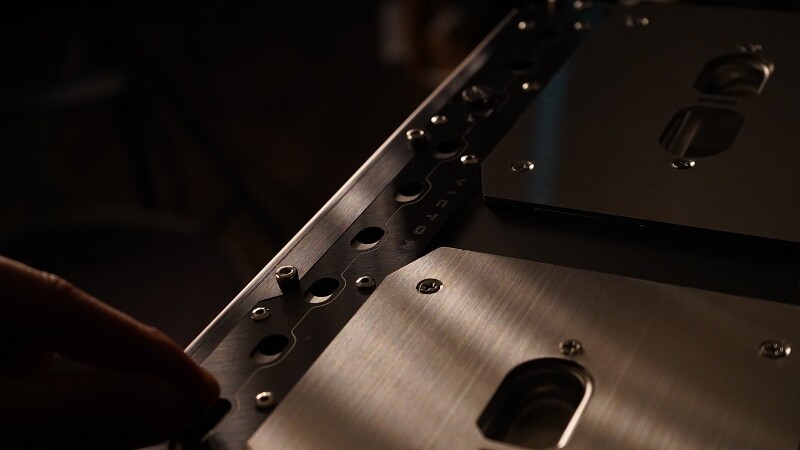

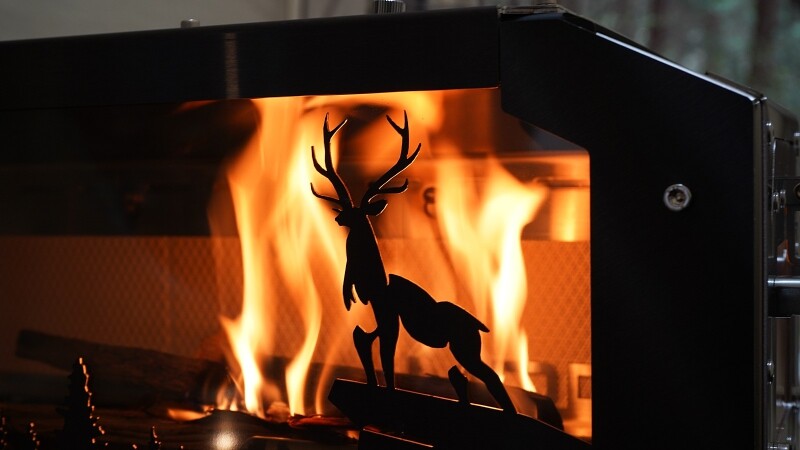

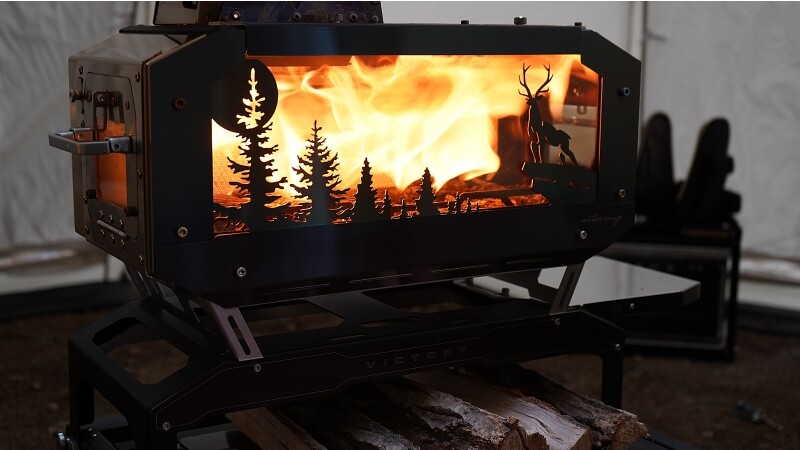

고성능 스토브의 자질3 -secondary combustions 우드가스2차연소



열기지연과 내화벽돌의 열보관력으로 화실고온화가 이루어지면

장작이 열분해되기 아주 좋은 환경으로 우드가스를 열심히 뿜어냅니다.

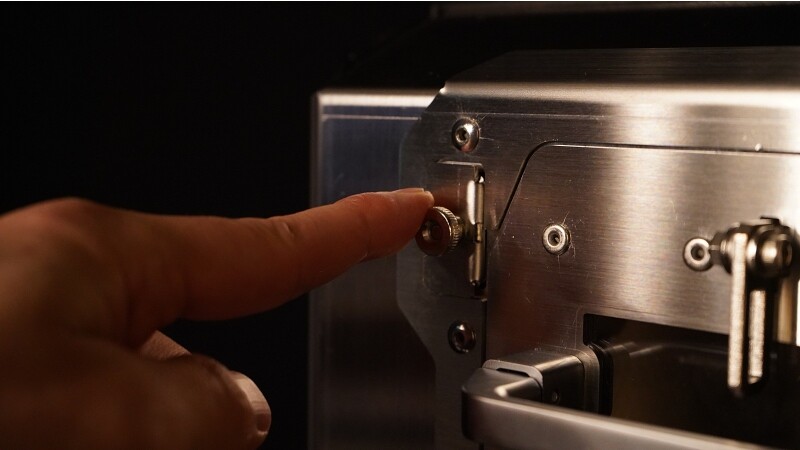

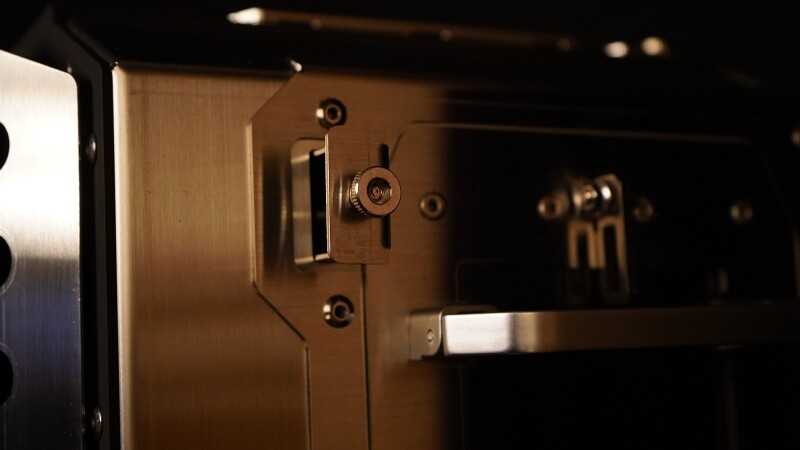

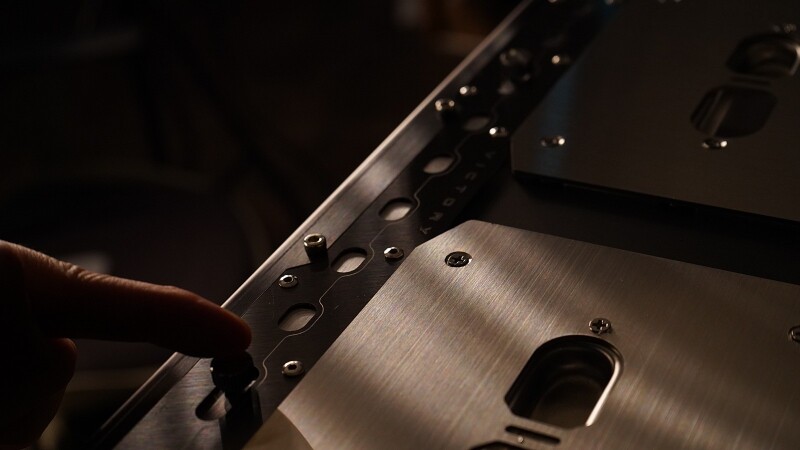

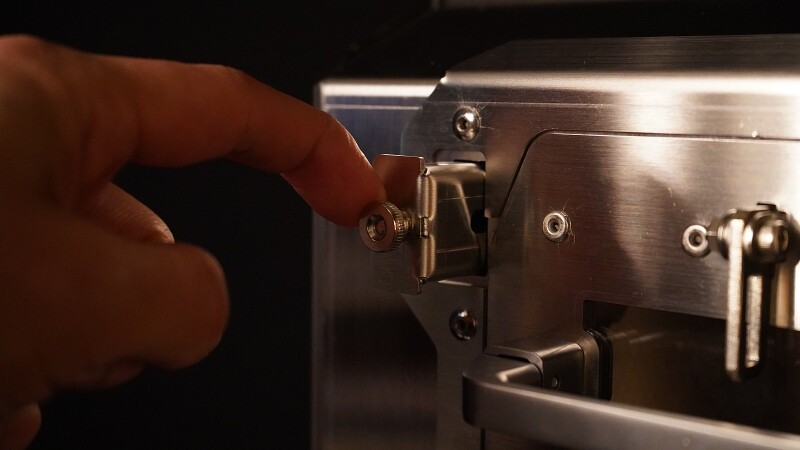

이제 화구문 양쪽에 마련된 2차연소 스타터를 열어주면

사슴뒤쪽에 나열된 타원홀들로 뜨겁게 달궈진 산소가 분사되고

미쳐 연소되지못한 우드가스와 만나 장작이 아닌 화실 상층부 허공에서

분사식 화염을 보여주게 됩니다. 결국 연통으로 나오는 연기는 최소화가 됩니다

지구를 위한 아주 좋은 기술입니다^^



2차연소를 위한 스타터를 열게되면 MDD양쪽으로 귀가 열리듯 도드라져

육안확인이 용이합니다. 펠렛연소기 불빨이 약하다고 게시글 올리시면

선배님들이 바로 찾아주실겁니다. (귀때기 닫으세요-펠렛연소시에는 닫아야합니다)























고성능 스토브의 자질4 -에어커튼 (화목 주급기구)



난로 좀 써보셨다면 워낙 흔하고 익숙한용어입니다.

(초창기에는 에어커튼 넣었다고 자랑도 많이 했었죠.)

MDD의 에어커튼은 핫챔버를 두어 달구어진 에어커튼이 형성됩니다.

(보노 타이가보다 조금더 나은 방식)

유입된 공기가 유리내벽을 훑고 내려가면서 그을음이

달라붙는것을 물리적으로 방지하는 목적의 장치인데

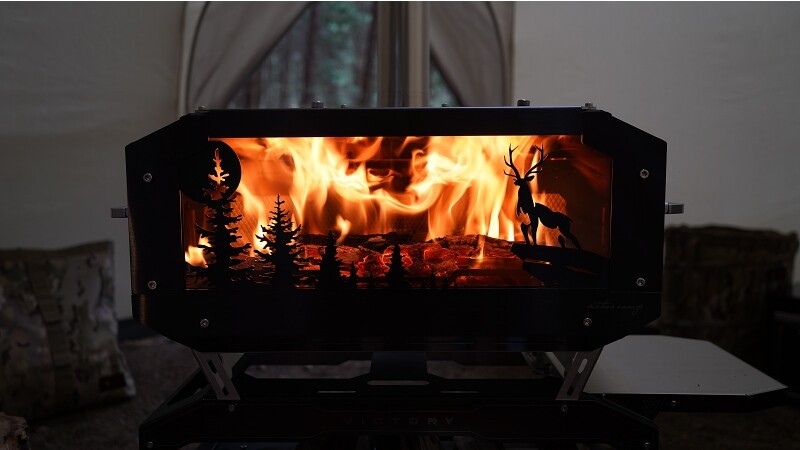

MDD는 기빙1처럼 에어커튼이 장작 사용의 주급기구입니다.

위에서 아래로 내려치는 산소가 장작을 훑고 화실내에서 회전배출되는 방식으로

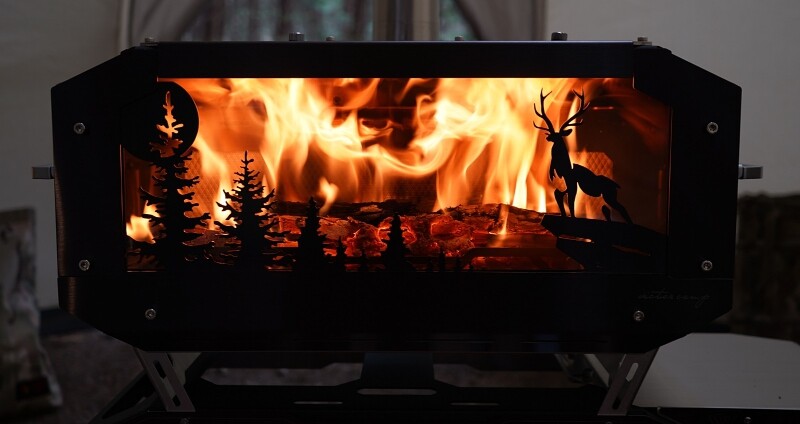

일명 깃털불꽃이 아름다운것이 특징입니다.

더불어 기빙1처럼 재받이전면에서 극소량의 하부 산소가 유입됩니다.

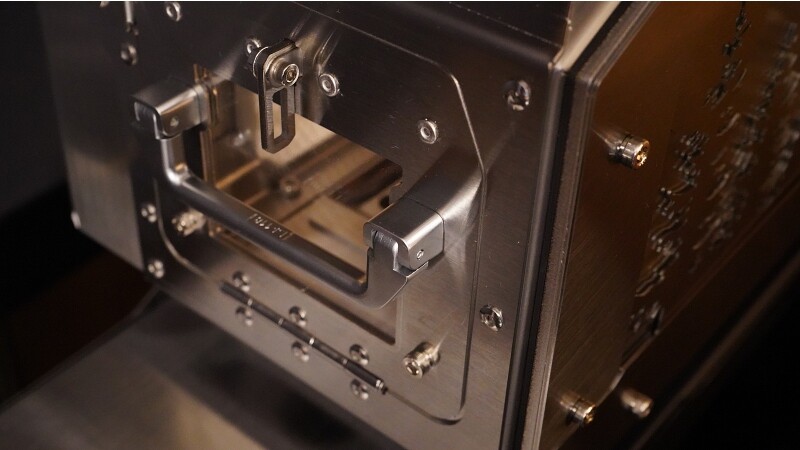

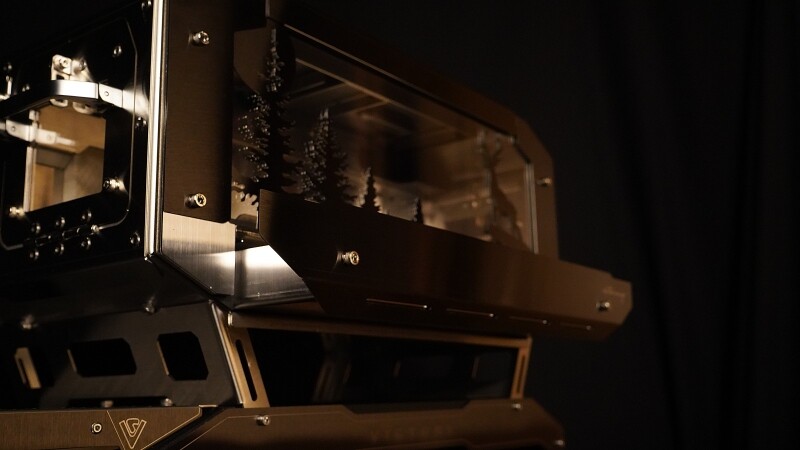

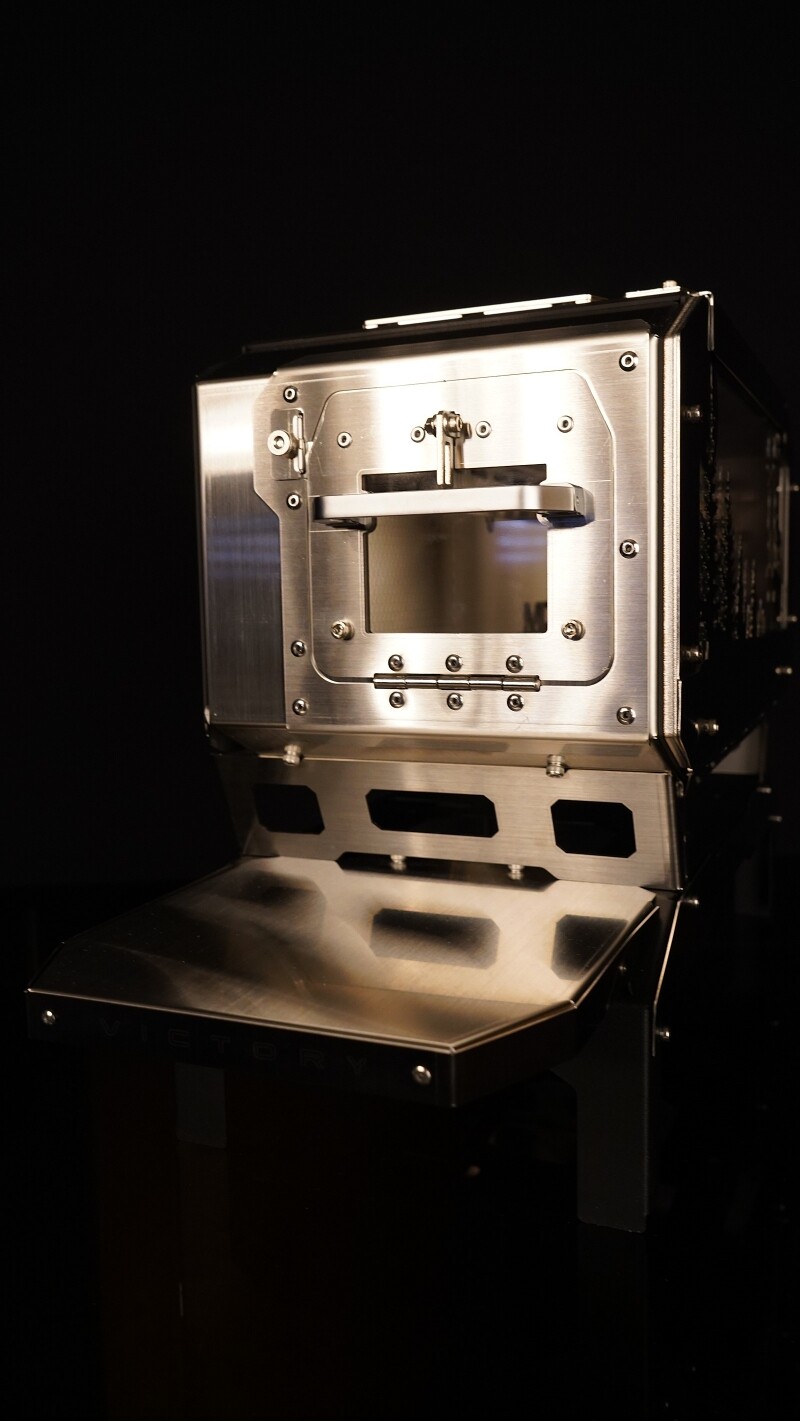

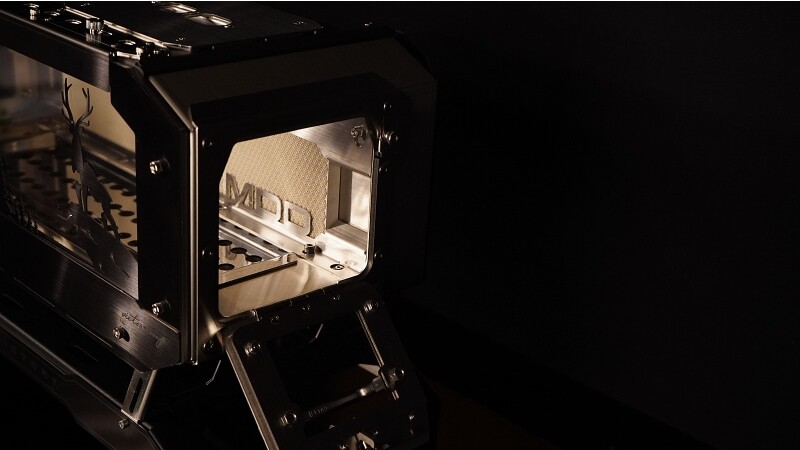

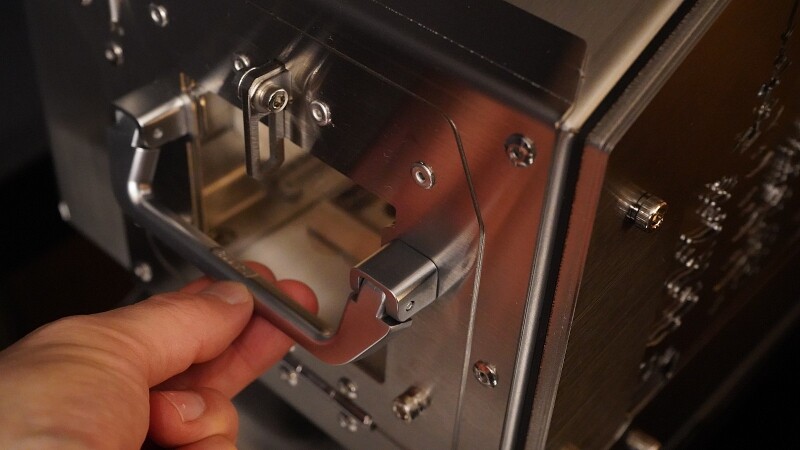

MDD 편의성 1-양방향 화구문

타이가와 부뚜막의 양방향 화구문은 장점이 높았습니다.

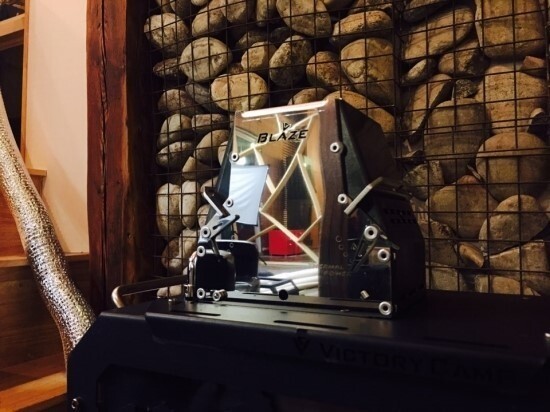

수평연소기인 블레이즈나 드레곤을 양방향에 원하는 방향에 선택하고도 반대편화구문으로 청소가 가능하죠

텐트내부의 실내배치의 유리함은 물론 맞은편 캠우와 오손도손 번갈아가며 장작을 넣을수도 있습니다.

손잡이 폴딩은 덤입니다.

(사진상 폴딩손잡이가 너무예쁩니다. 다만 누적사용결과 열에 대한 내구성 문제로 타이가의 폴딩손잡이로 교체됩니다.)

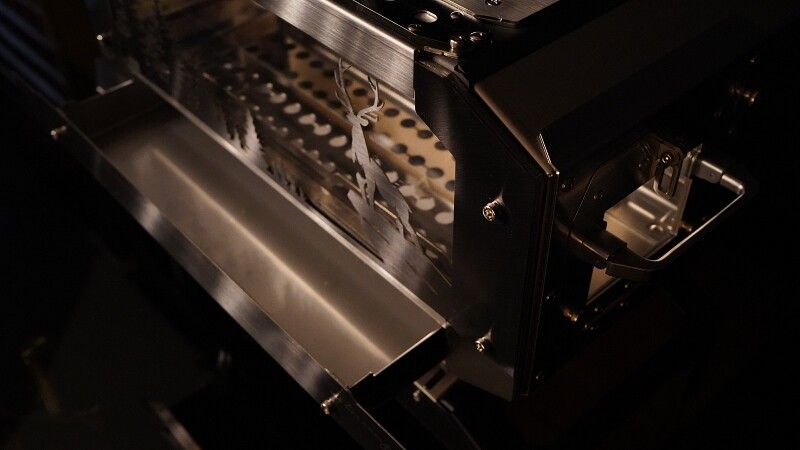

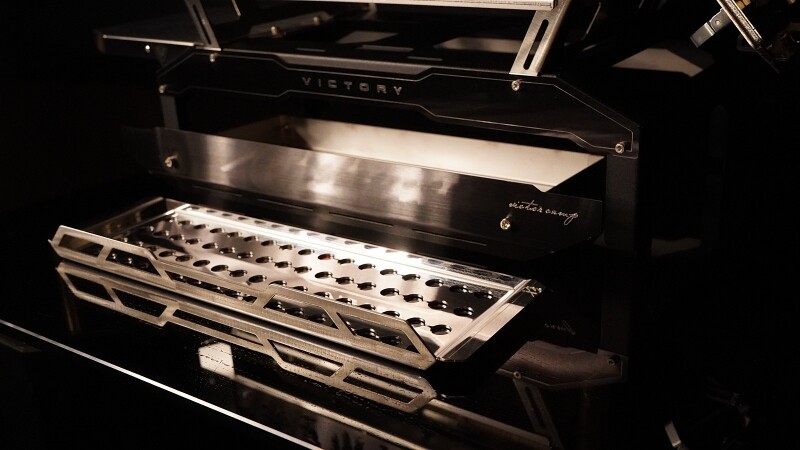

MDD 편의성2 -대용량재받이와 숯받이

가장 기쁜소식 입니다.

DD계열에 드디어 재받이와 숯받이가 적용되었습니다.

화목난로는 생활용품인만큼 청소관리의 편의성은 중요합니다.

여유롭게 넣고 빼기 위해 유격을 충분히 두면서 밀폐성은 높였습니다.

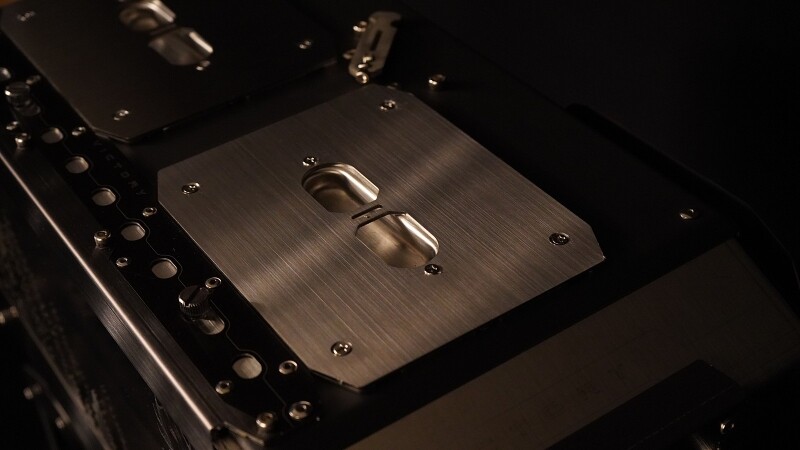

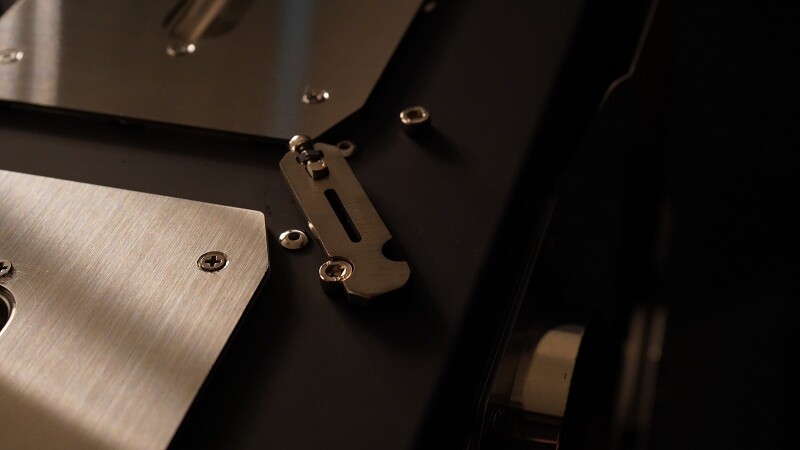

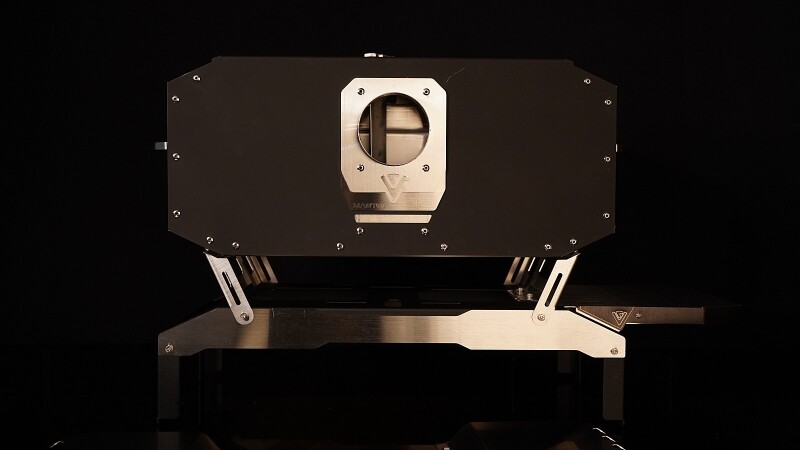

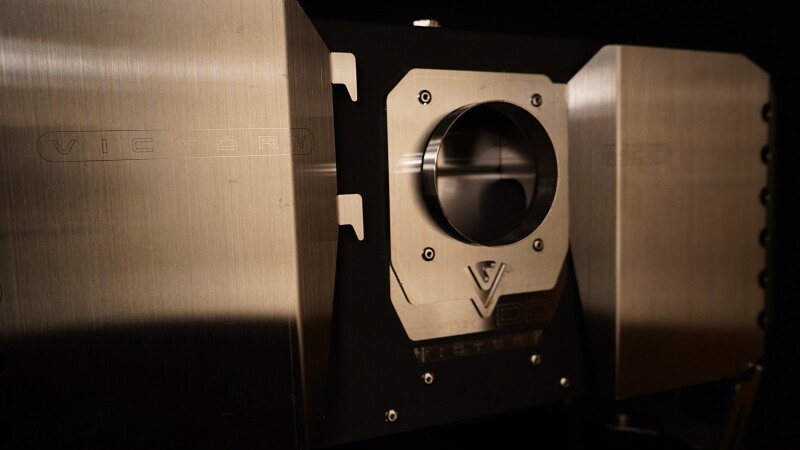

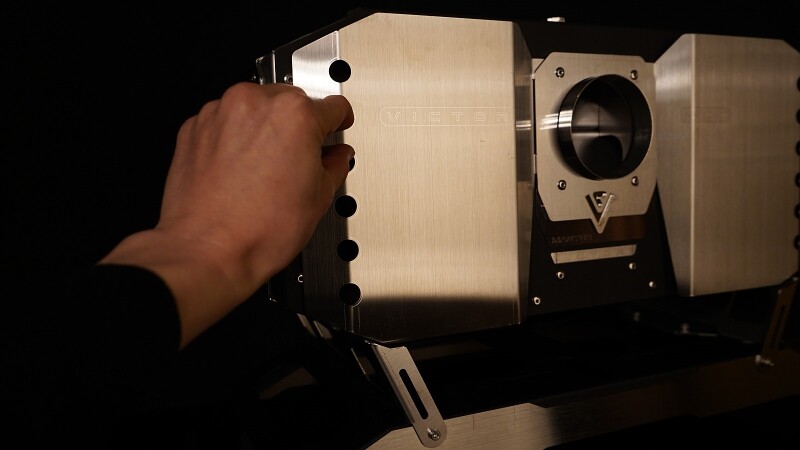

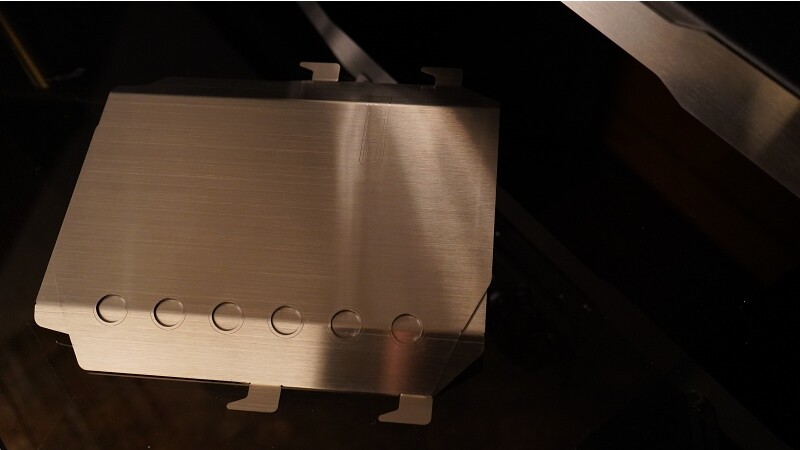

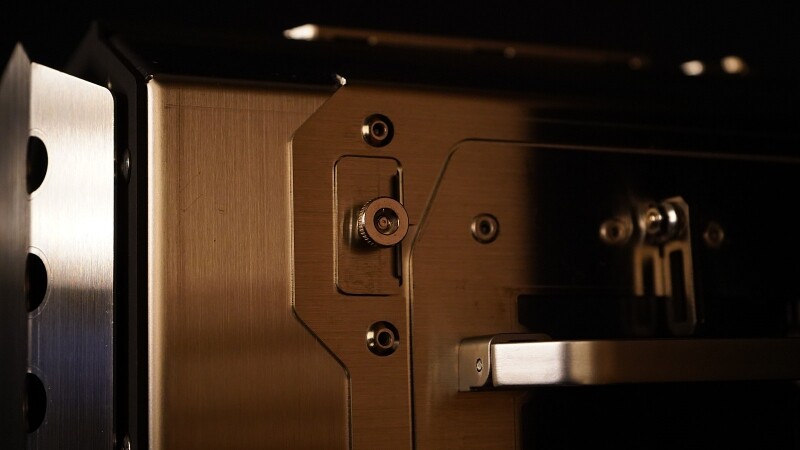

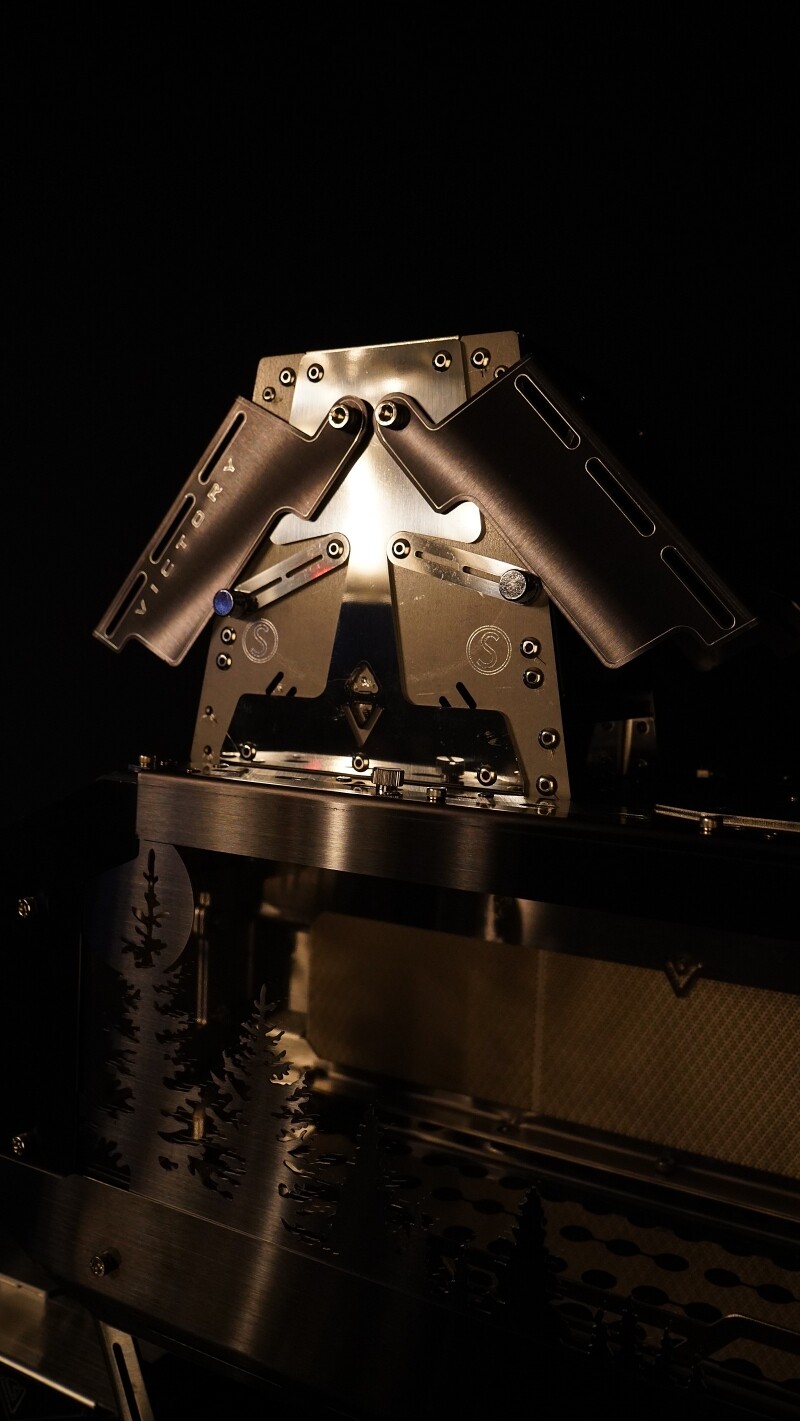

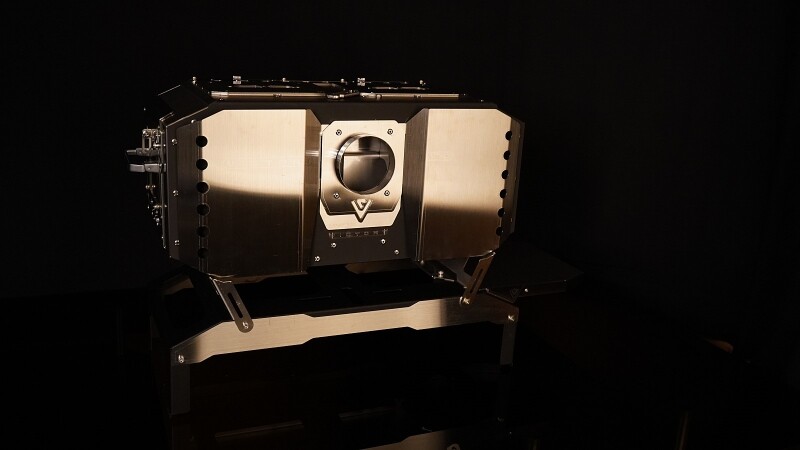

MDD 편의성 3- 열기방지 디플렉터

기빙2에서 훔쳐오고 탈착용이성은 높였습니다.

MDD를 벽난로처럼 텐트벽면으로 배치할때

후면으로 발산하는 강한 열기로부터 텐트스킨을 보호하는 장치입니다.

더불어 상하 순환구조로 소소한 대류열을 발생합니다.

쏙 빼내어 좌우한장으로 겹치고 전용수납가방의 다용도포켓에 수납하시면 됩니다.

난로가 중앙에 배치되는 티피텐트에서는 디플렉터를 빼시는게 좋습니다. (전후좌우 4면 열기발산)

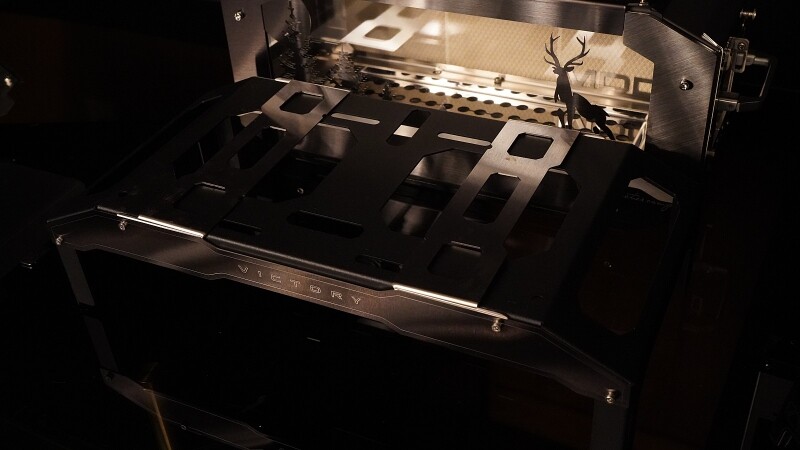

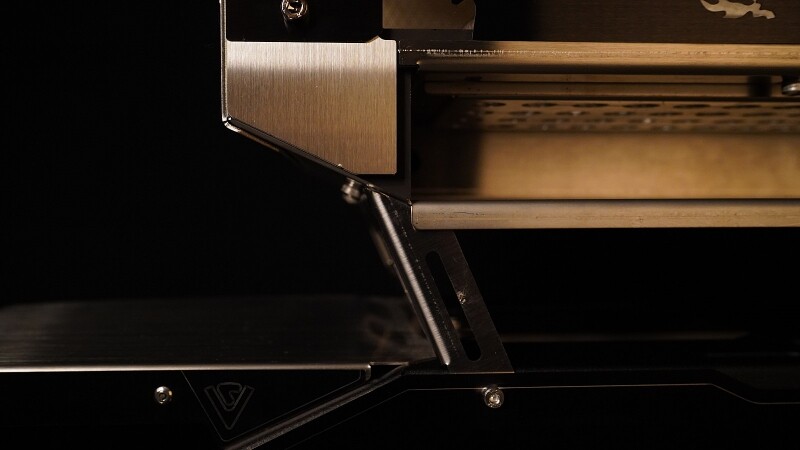

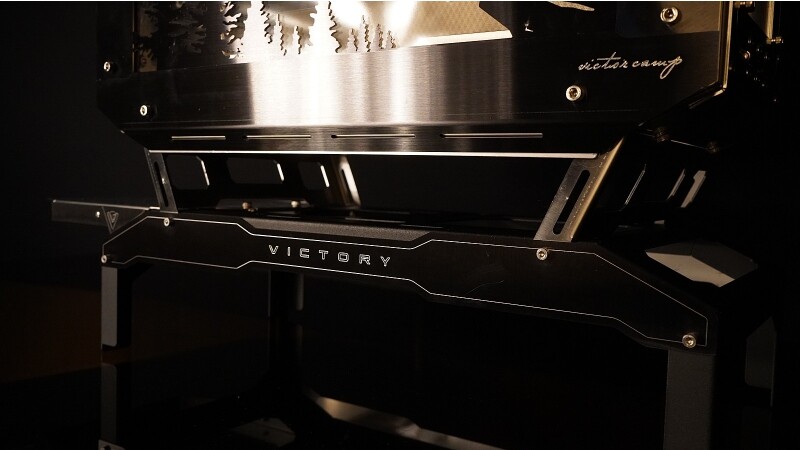

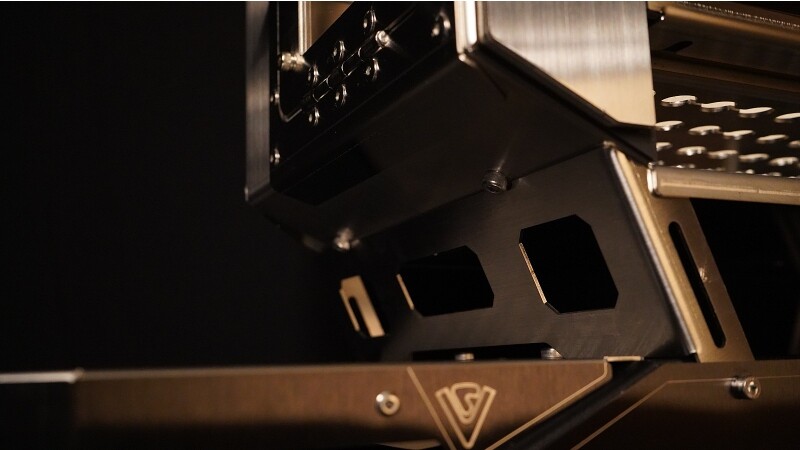

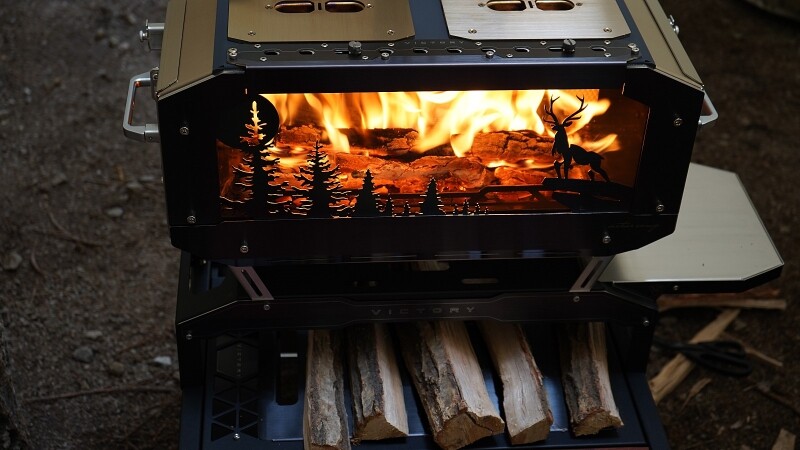

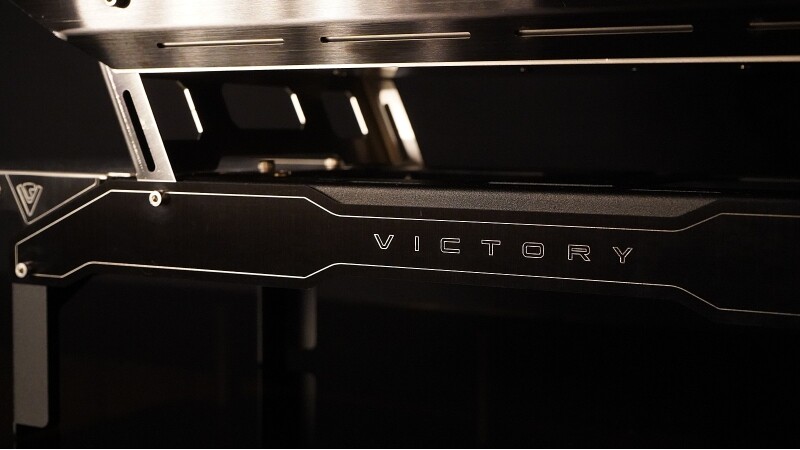

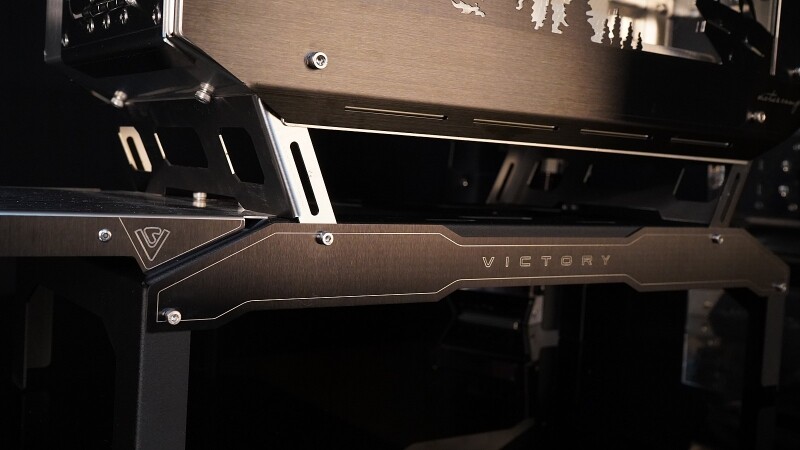

MDD 편의성4-부상 스텐드

빅디디파이널과 같은 부상스텐드입니다.

부상키트를 접거나 펴서 로우모드 하이모드가 가능하나

로우모드는 스텐드의 파우더코팅면이 열에 벗겨질 수 있는만큼 하이모드로만 사용하시길 추천드립니다.

하이모드 사용 시 하부의 열기를 이용 지름300 높이 45까지의 요리팬 사용이 가능합니다.

빅디디파이널에서는 주로 피자를 드십니다.

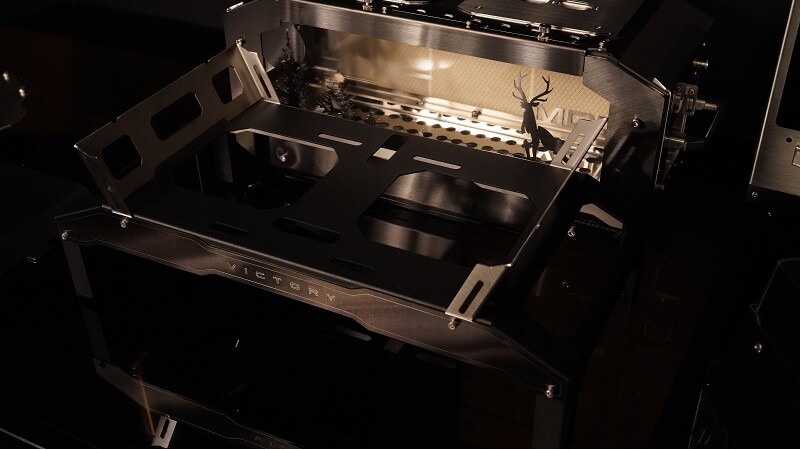

DD계열의 DNA 이어받아 스텐드는 본체상부에 결속되어 수납됩니다.

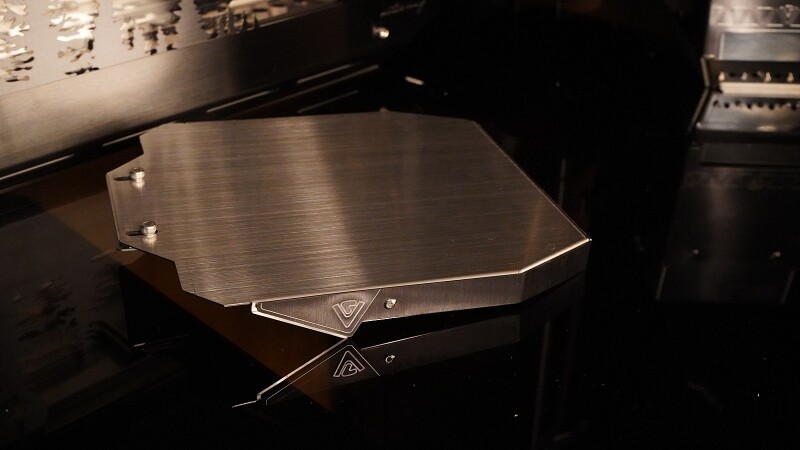

MDD 편의성 5-사이드쉘프(부상스텐드 연계형)

부상스텐드 좌우 원하시는 위치에 결속하여 사용되며

화구문을 열고닫음으로 생기는 바닥오염방지와

머그잔을 항상 따뜻하게 해주는 감성이 있습니다.

전용가방의 다용도포켓에 수납됩니다.

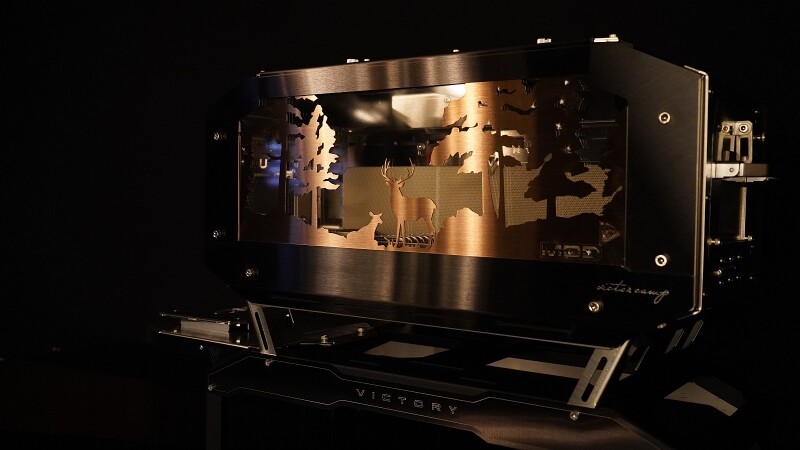

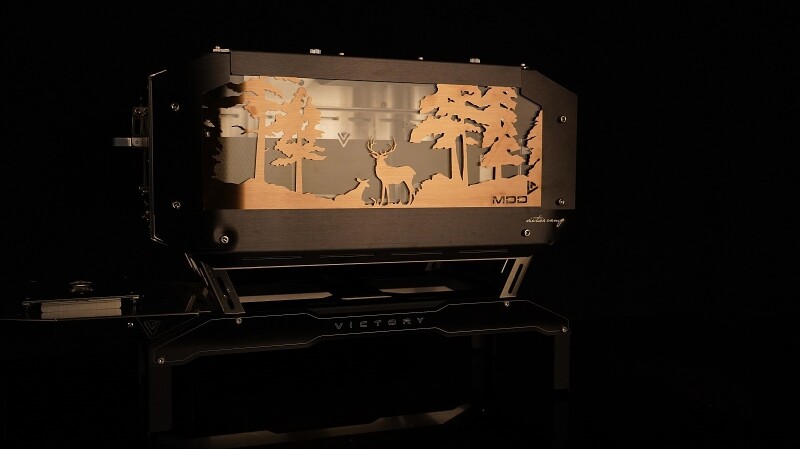

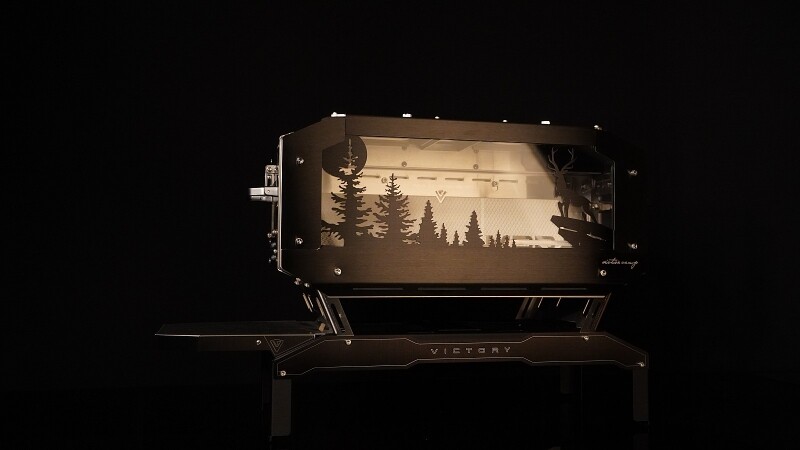

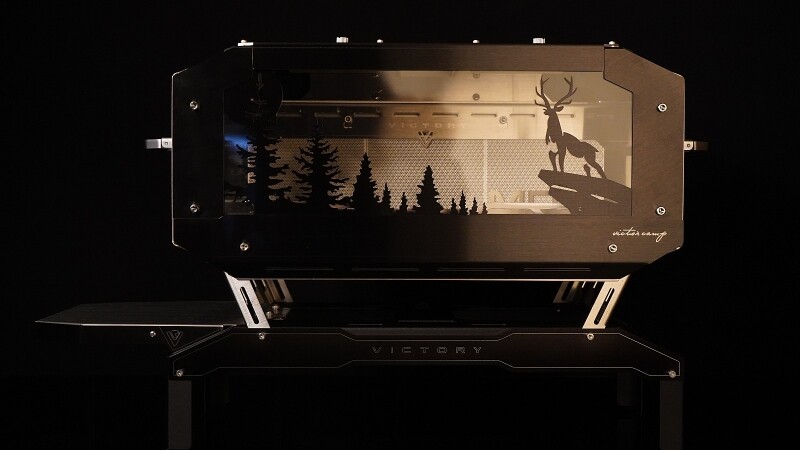

MDD 편의성 6- 바꿔 끼우는 스킨

MDD는 유리홀더 상부에 스킨을 끼우기 위한 홀더가 마련되어있습니다.

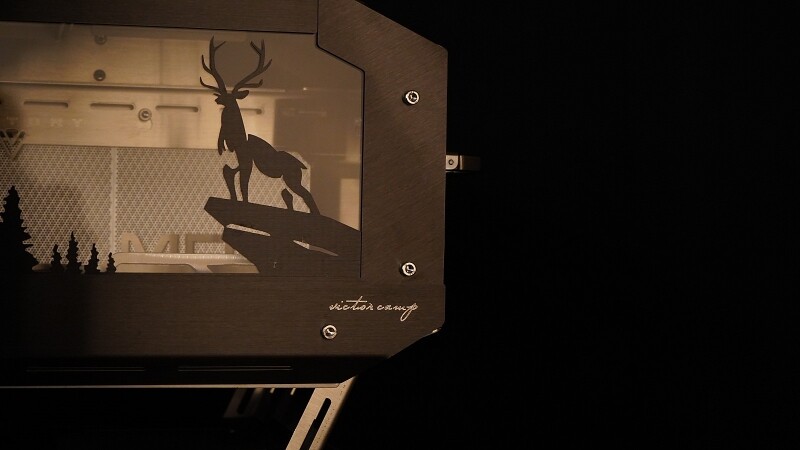

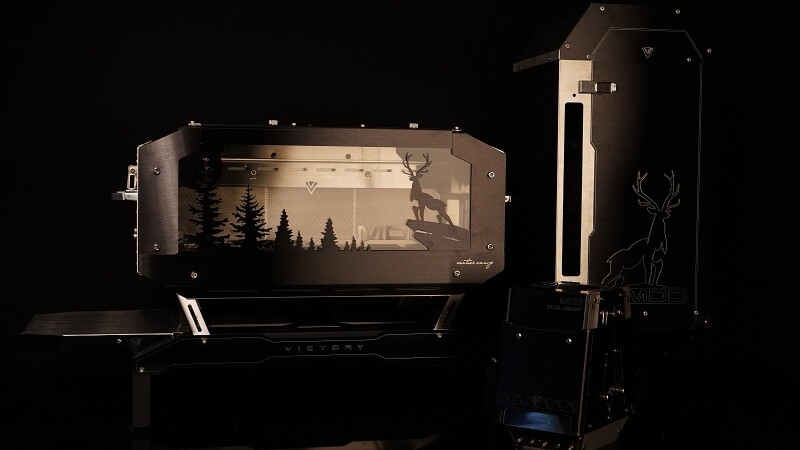

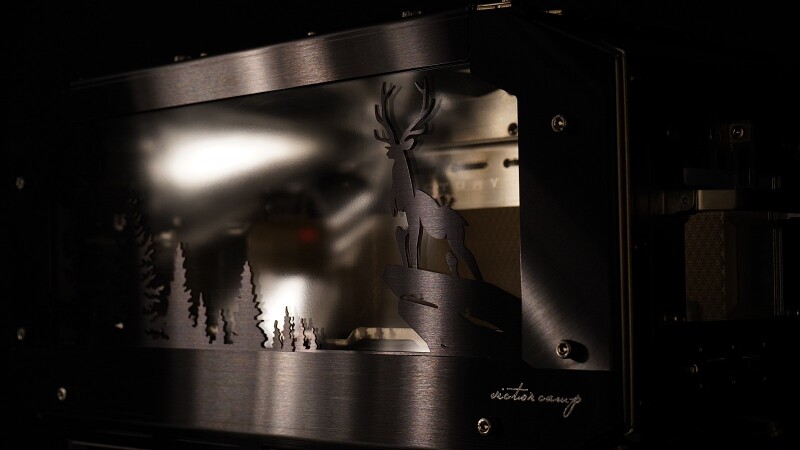

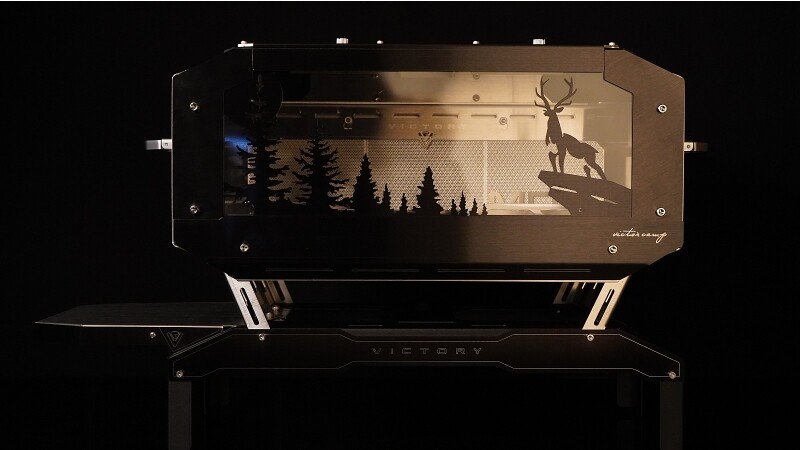

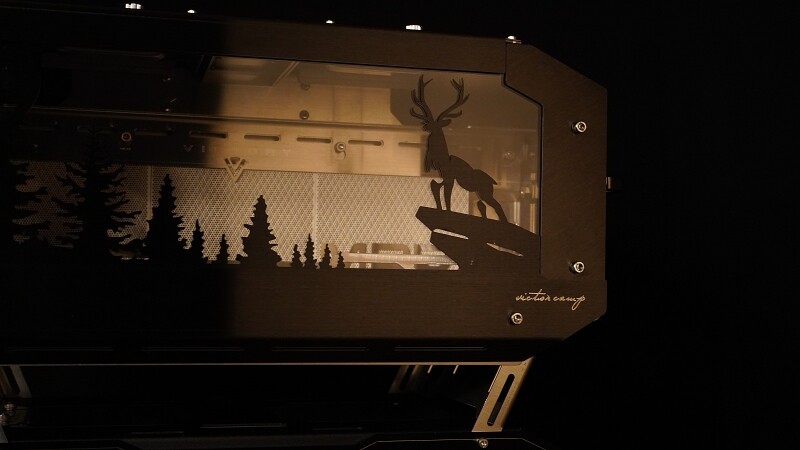

MDD기본스킨은 블랙스테인레스의 <절벽 사슴>입니다.

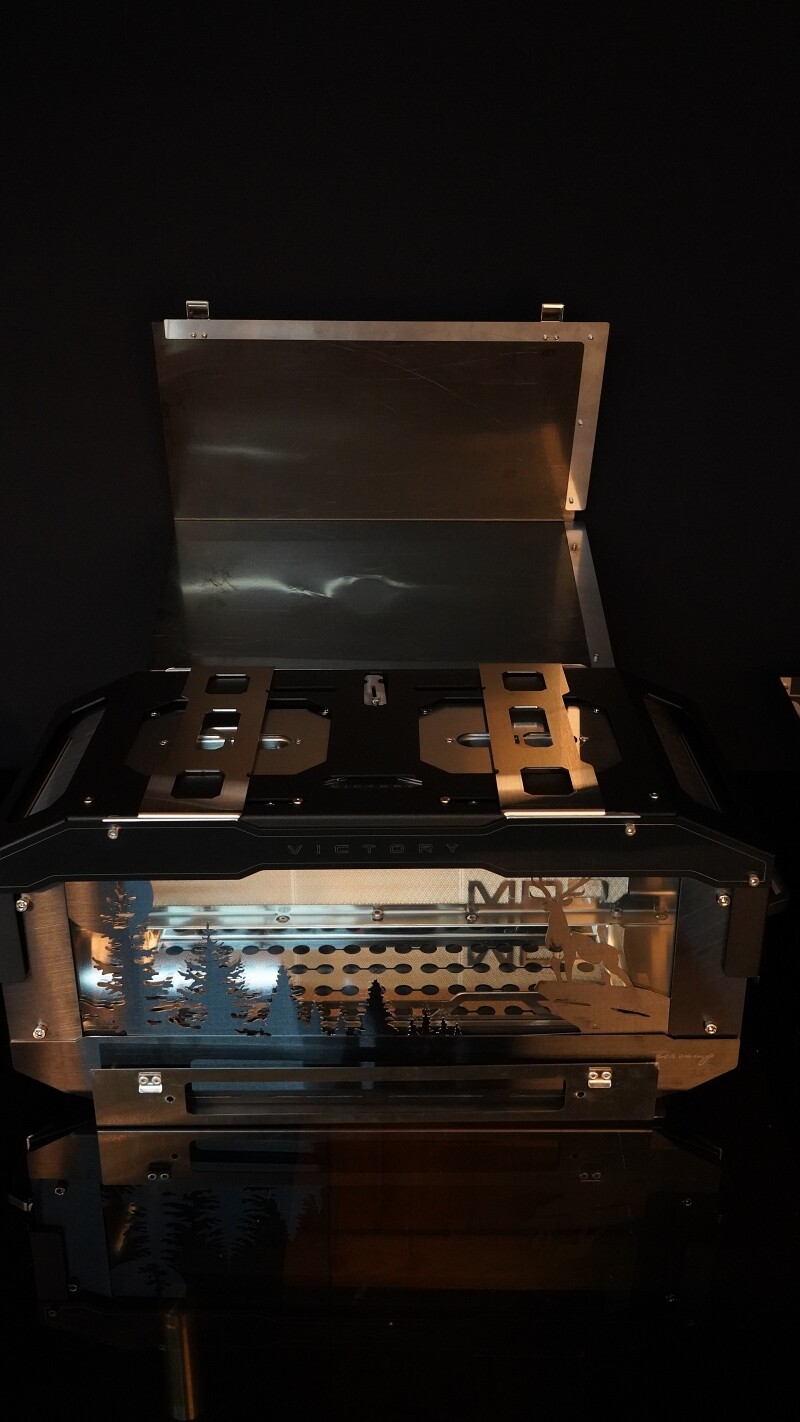

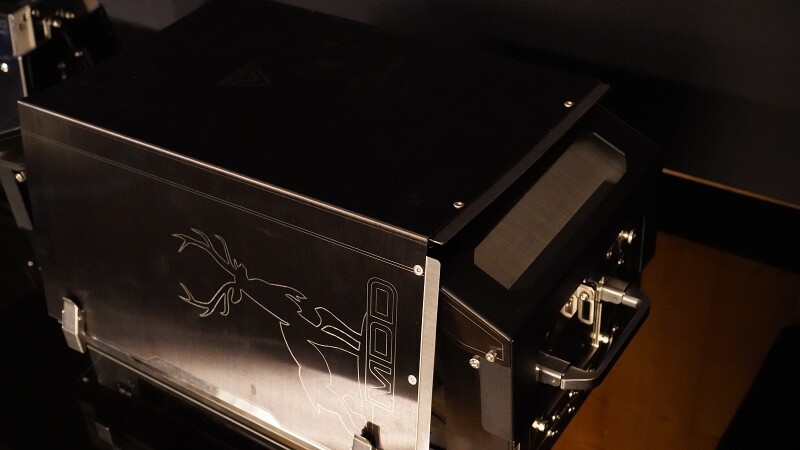

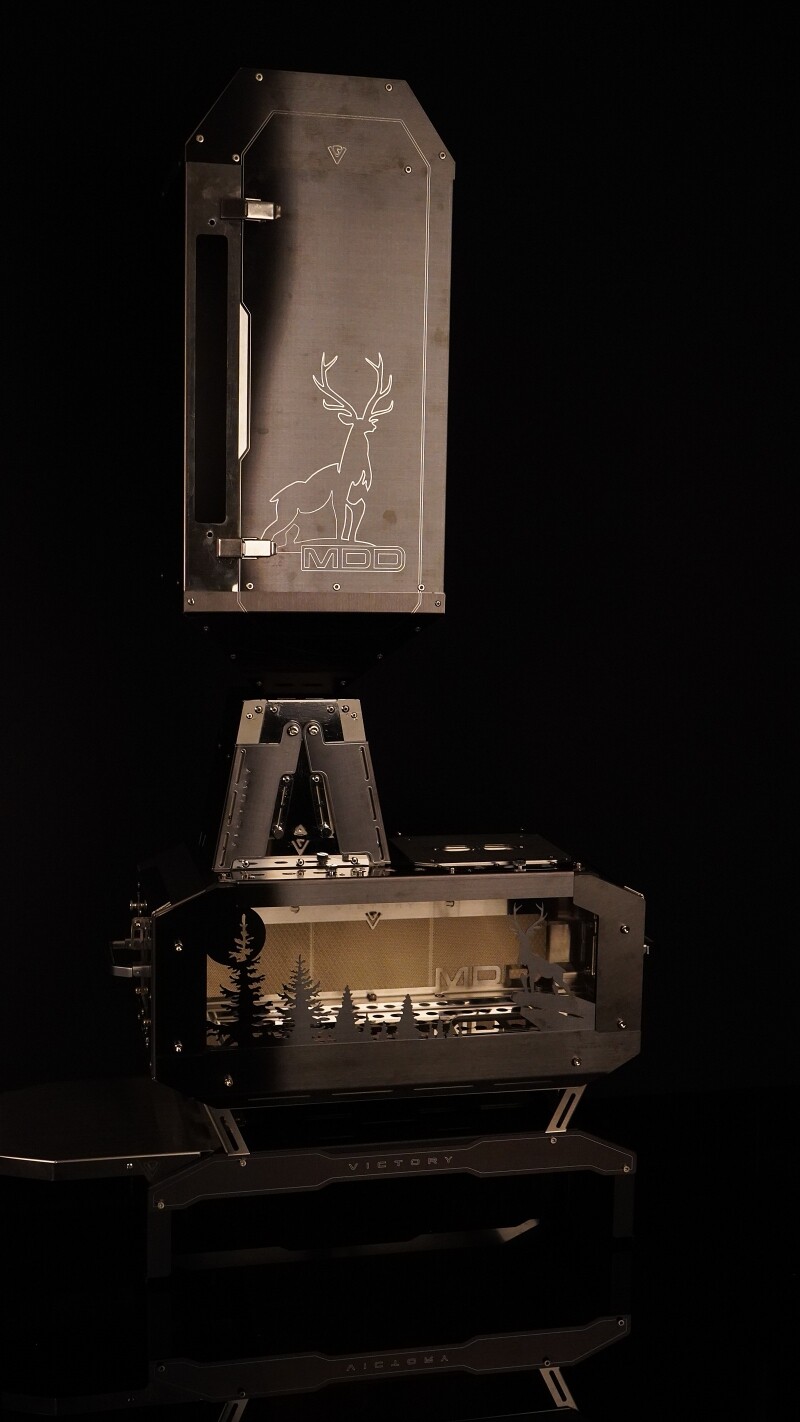

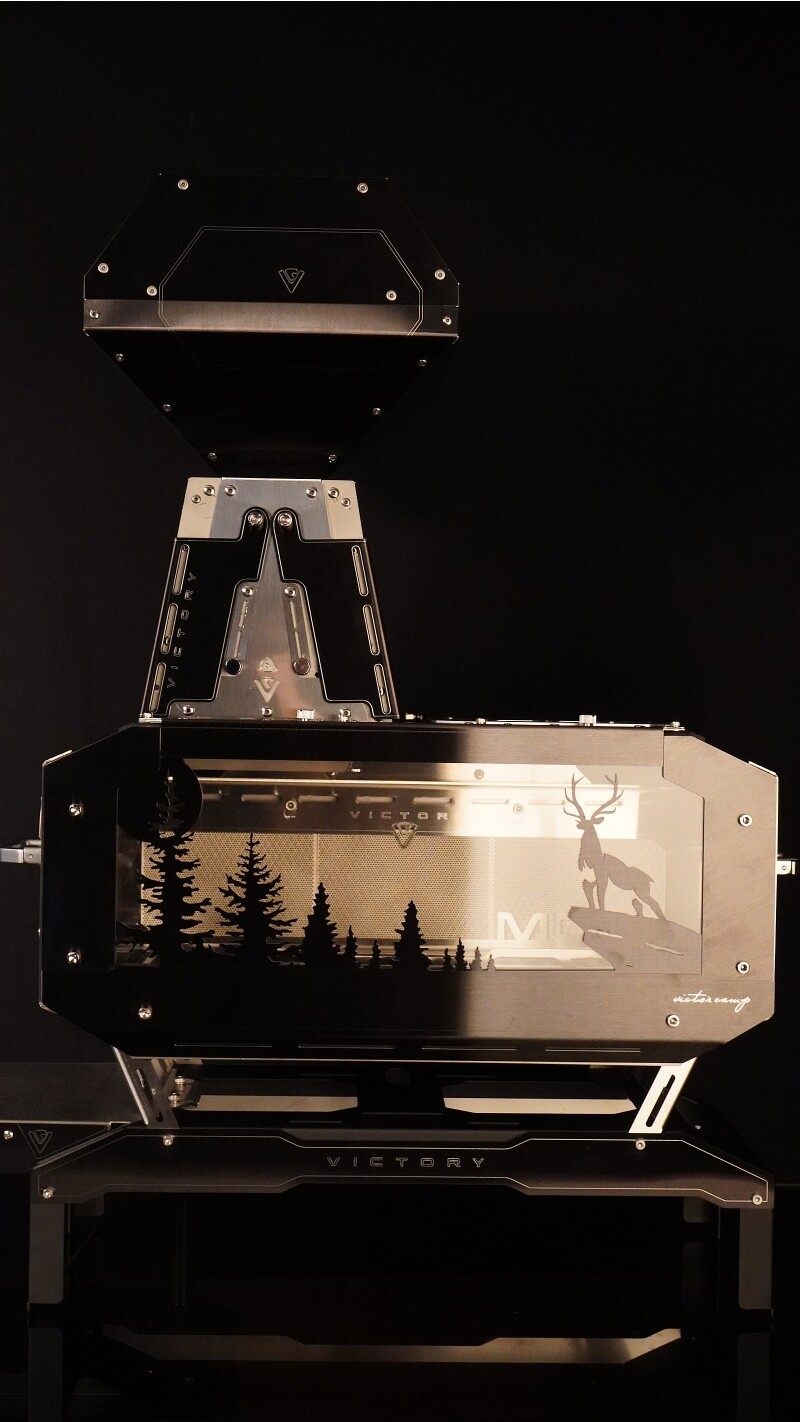

MDD 편의성 7- 컴팩트 수납

미니디디는 수납이 중요한 소형스토브인만큼 본체가 펠렛박스안으로 들어가 수납부피를 최소화 하였습니다.

펠렛박스 측면으로 조심히 넣어야 했던 방식에서 열고 닫는 구조로 편리해졌습니다.

MDD의 펠렛박스는 빅토리의 연소기와 호환됩니다.(바이퍼,블랙맘바,H2,미니디디연소기,데블연소기,드레곤연소기)

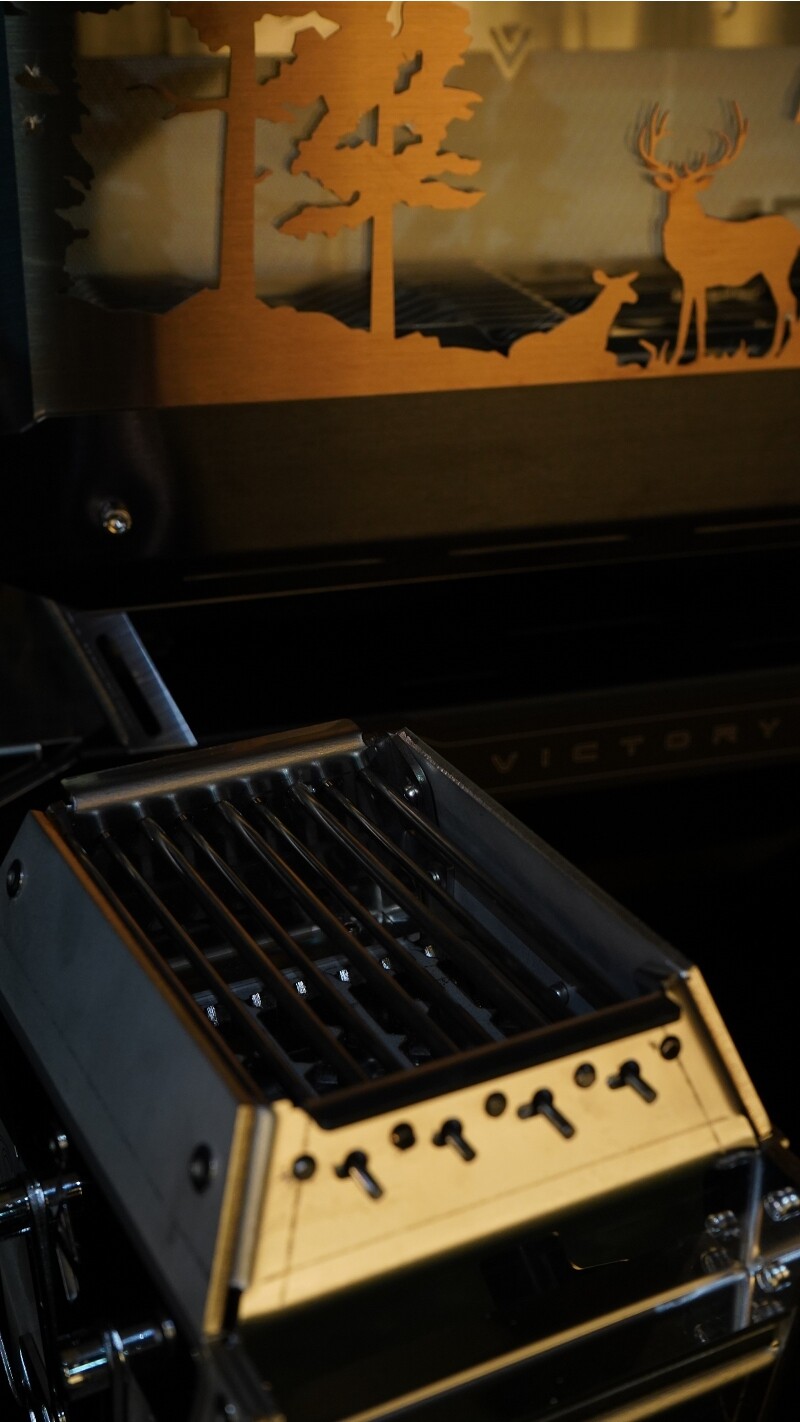

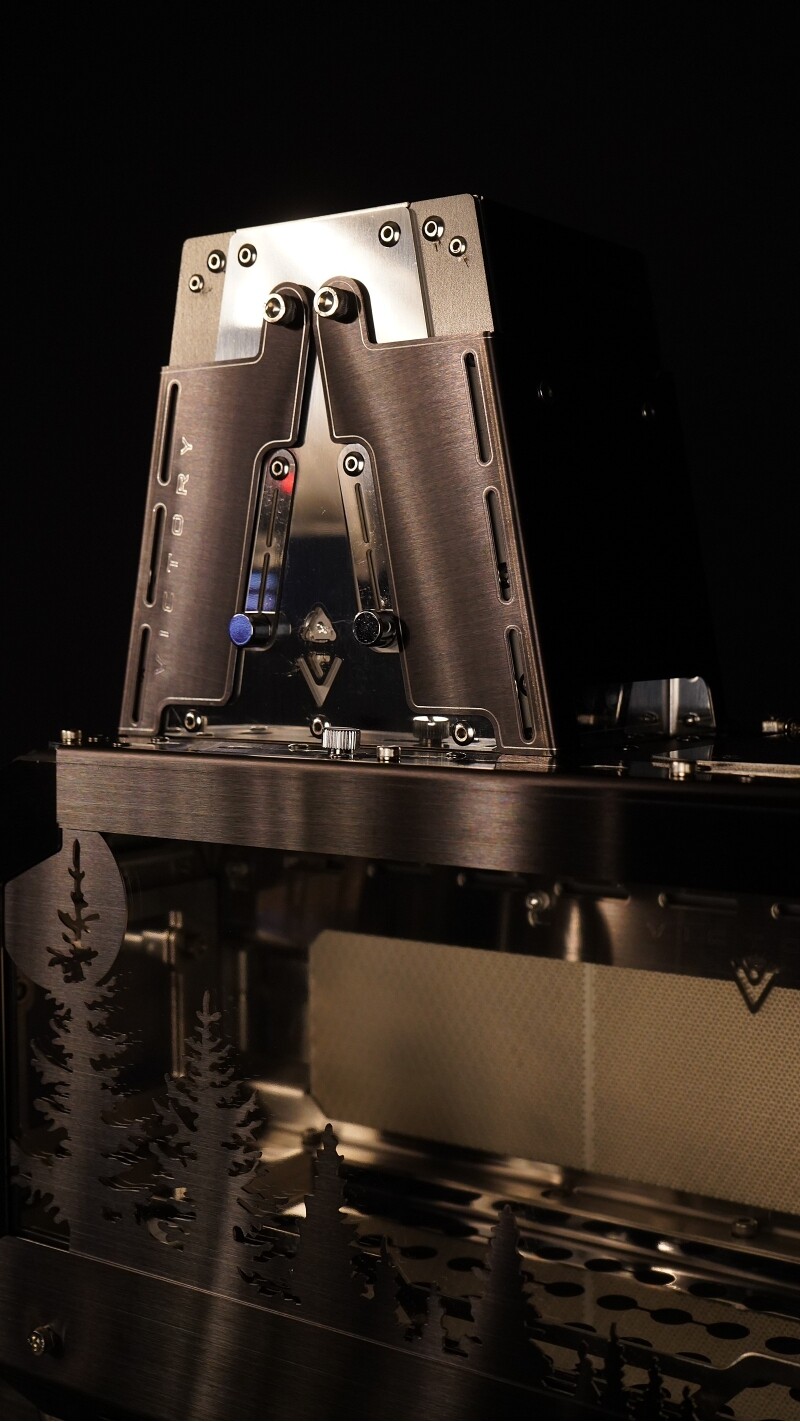

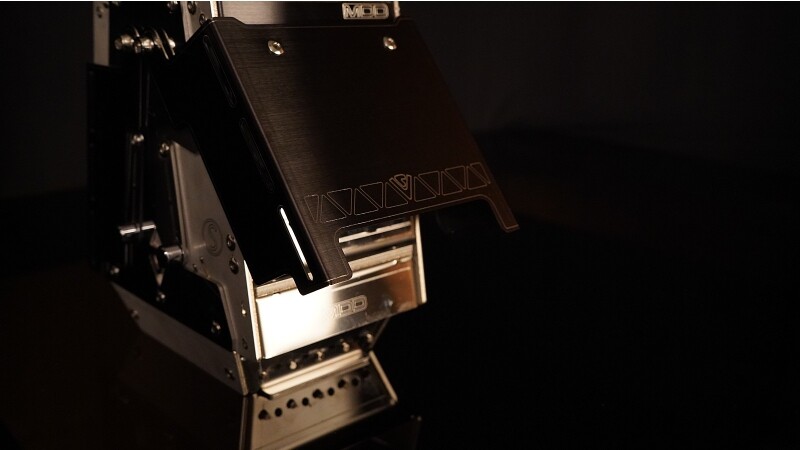

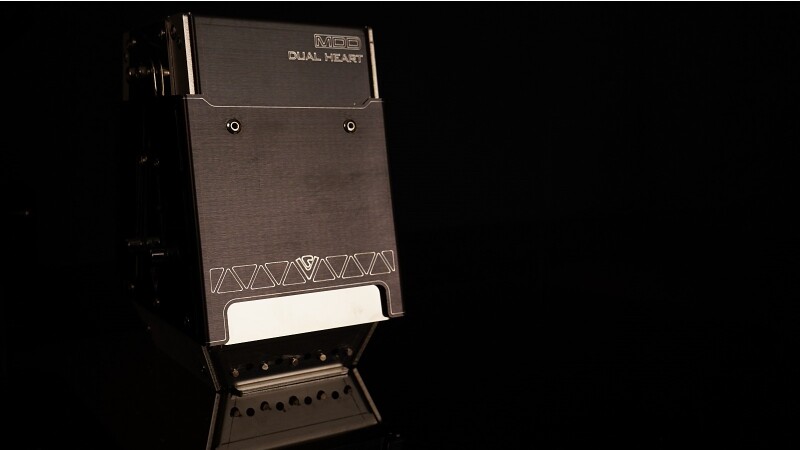

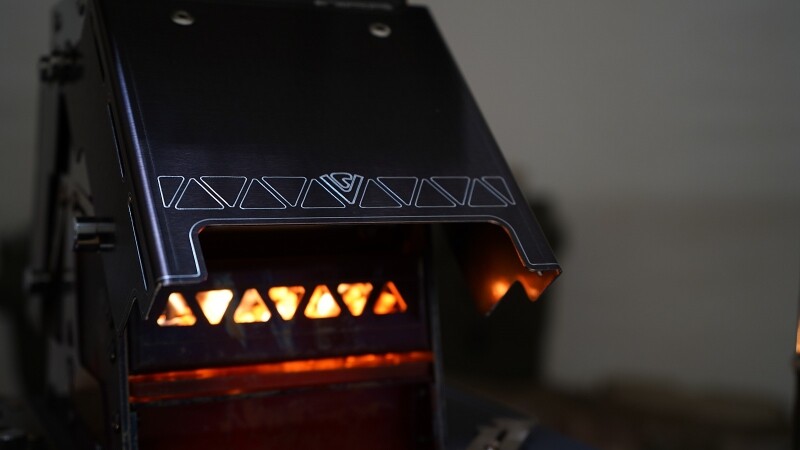

MDD연소기

DUAL HEART





























듀얼하트는 이름대로 심장이 2개입니다.

왜 2개일까요?

보다 현실적으로 넓은 화력조절 폭을 갖추기 위해 개발했습니다.

절반만 태울것인가? 또는 모두 태울것인가?

절반에서 최소로 태울것인가, 절반에서 최대로,모두에서 최대로 모두에서 최소로

연료투입폭의 가능성이 극대화 됩니다.







이미 2016년 겨울 더블하트는 실패가 있었습니다.

양쪽으로 투입된 다량의 펠렛일때 연소망상부에 쌓이는 펠렛량이 최대치가 되고

연소망 중앙부. 즉 산소가 도달하지 못하는 구간과 하중으로 인해 실패하였습니다.











한쪽만 태우겠다면 한쪽은 완전히 산소유입을 차단해야합니다.

양쪽 다 태우겠다면 중앙부로 원활하게 산소가 유입되어야 합니다.

MDD듀얼하트에 태워냈습니다.

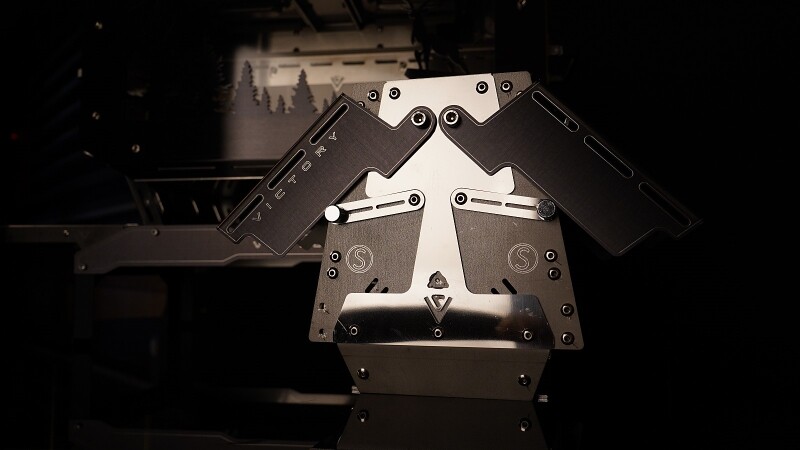

듀얼하트의 블랙커버가 닫혀있을때는 산소가 완전히 차단됩니다.

듀얼하트의 커버가 열림에 따라 측면급기가 비례증가하며 블랙커버 하부에 마련된 헛공기 차단장치가

회전각도에 따라 밀착상태를 변경유지 점화부쪽으로만 산소를 유입되게 합니다.



70*70의 좁은 공간으로 시작되는 펠렛유입목에서 2개의 공간으로 나눈다는것은

자칫 긴펠렛의 경우 병목을 유발하는 무모함일 수 있습니다.

펠렛유입목에서 좌측 또는 우측으로 하향40도 빗면 설계에 따라 여유로운 펠렛유입 공간을 확보합니다.



1.미사용 연소방의 급기완벽차단

2.펠렛투입량에 따른 급기 비례제어

3.펠렛유입목 병목현상제거

4.펠렛연소 중앙부 하중분산

5.펠렛연소 중앙부 산소급기마련

이 5가지는 2개의 연소방을 갖기 위한 큰 난제였습니다.

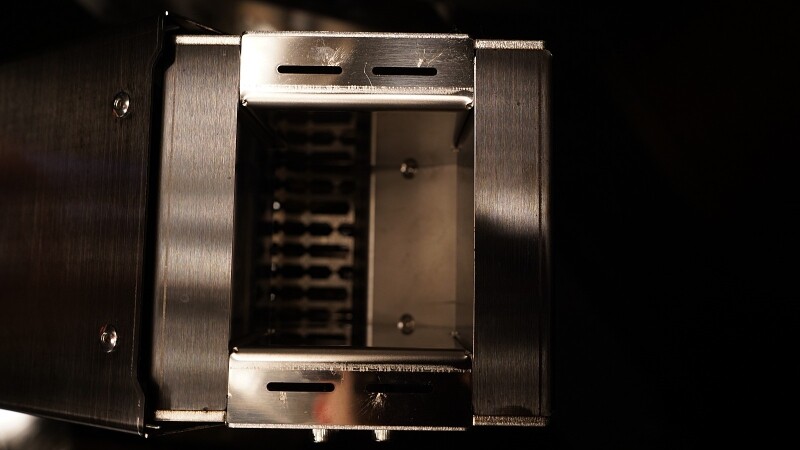

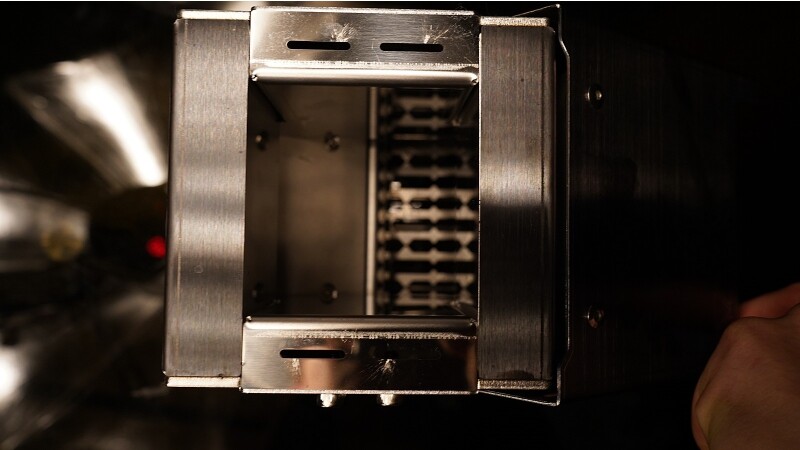

<시계방향으로 1.모두미사용 2.좌측사용 3.우측사용 4.모두사용>

1번 모두 미사용은 펠렛연소기가 도킹된 상태에서 장작을 사용할때 유리합니다.

이제 화목 급기 차단판도 필요가 없어 졌습니다.





















듀얼하트의 불발 느낌은..

머릿불은 H2와 같이 힘차게 내리꽂고 꼬리불은 바이퍼와 같이 선율처럼 흘러갑니다.

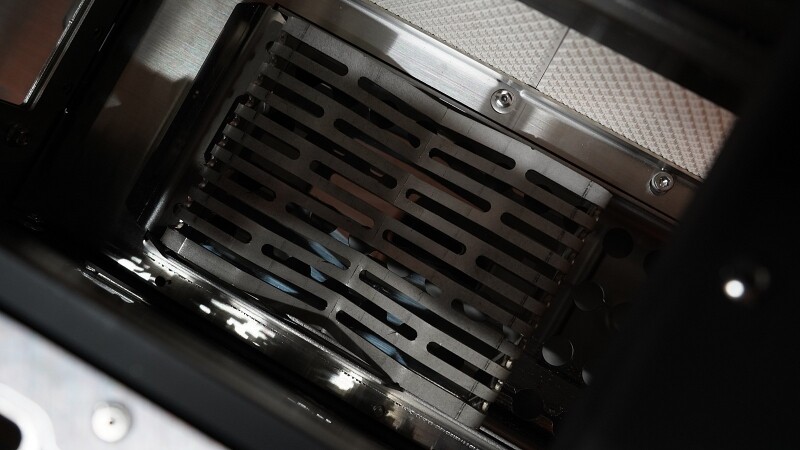

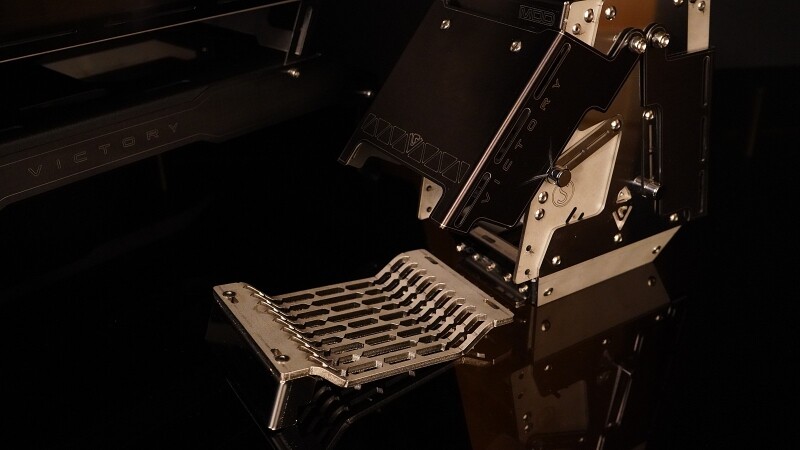

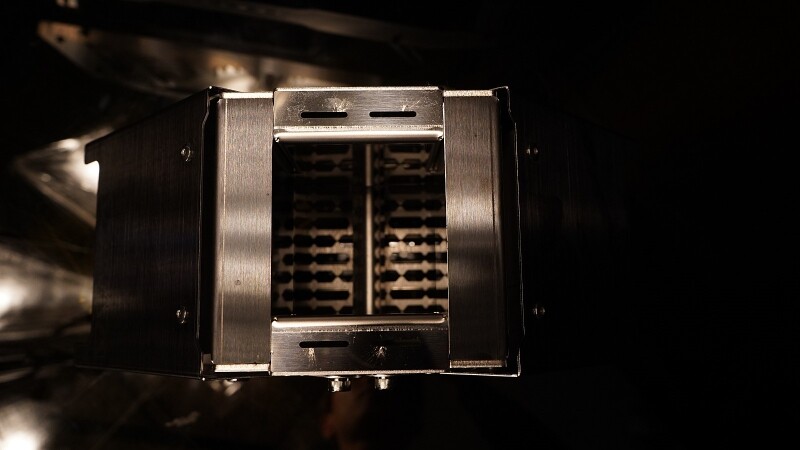

연소망구조는 교체가 용이한 서랍형 1차연소망과 2차 연소봉(4.3파이혼용) 화실바닥설치의 3차연소망으로 구성됩니다.

















전용호퍼와 뚜껑만으로 단시간 사용이 가능하며









펠렛박스를 연장하여 20KG저장으로 최대 20시간 최소 7시간 사용이 가능합니다. (수직연통 4.5~5m기준)











펠렛박스의 측면으로 길이26cm의 펠렛소모 투시창이 마련되었으며 세라믹 유리로 제작되었습니다.















MDD전용가방

MDD의 전용가방은 펠렛박스의 사이즈에 맞게 제작되어

빅디디파이널의 전용가방 사이즈와 동일합니다.<260*300*610내외 >

역시 전면에 다용도 포켓을 두어 MDD의 열기방지 디플렉터, 사이드쉘프2조가 수납되며

추가적으로 연통받침 이지홀더의 수납까지 가능합니다.

듀얼하트연소기는 전용가방이 따로 제공됩니다.











사이즈 정보

본체 500*230*230(h)

화목사용시(전용스텐드조합) 500*230*410(h)

연통연결 높이(원중점) 325(h)

펠렛연소기 180*115*170(h)

펠렛박스 풀사이즈 250*250*600 (펠렛20kg 저장)

호퍼+펠렛박스뚜껑 사용시 250*250*210(h)

풀세트(전용스텐드+본체+펠렛박스) 사용시 전체높이 1150mm

풀세트 무게25KG











MDD의 1차 설명은 여기까지 입니다.

물론 기존 사용회원님께는 쉽게 느껴지셨겠지만

입문회원님의 입장에서는 다소 생소하고 어렵다고 느끼셨을것입니다.

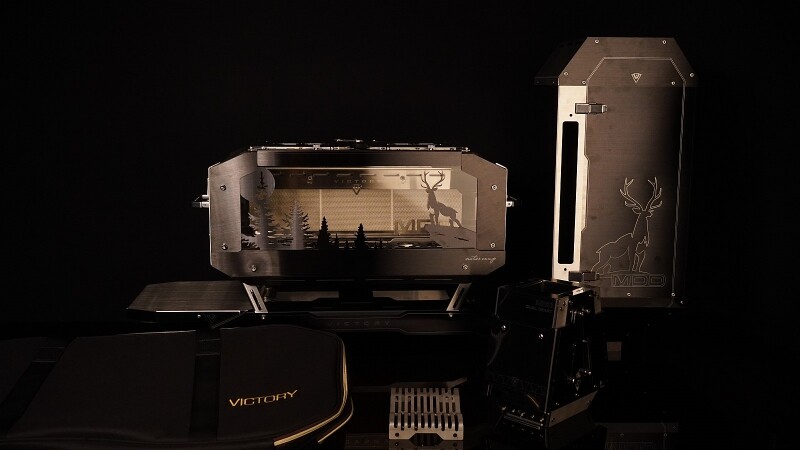

MDD는 본체부터 연소기 가방까지 원팩구성으로

드레곤볼 모으기를 하지 않아도 되는, 입문하시기에 좋은 모델입니다.

추후 충분한 시간을 갖고 상세 메뉴얼 영상으로 보다 손쉬운 사용이 가능하실 예정입니다.

이보다 더 어려운 기빙2패밀리도 그렇게 시작하셨습니다.

MDD 펼쳐놓으시고 메뉴얼과 함께 익히시면 다~ 됩니다!













제작정보





제품명

MDD(black pack) 풀세트



구성안내

화목난로 본체,부상형스텐드,열기방지 디플렉터2조,통합 멀티툴

듀얼하트연소기,연소망3종,호퍼,펠렛박스,펠렛박스뚜껑

메인수납가방,듀얼하트 전용가방













MDD사용자 가이드 메뉴얼 목차안내

​

<MDD본체설명 >

​

세라믹유리의 설치

내화벽돌의 안착

MDD의 스탠드 안착

에어커튼

상부뚜껑

화구문

2차 연소 급기부

재받이&숯받이

후면 프로텍터

배출방향타

​

<MDD 연소기 DUAL HEART 설명>

열량조절커버

연소망 & 연소봉

펠렛연소기의 설치

​

​

<강제배기 >

MDD-시스템랙-ipbX-ZP2 구성

MDD-MDDT- ipbX-ZP2 구성

​

<자연배기>

MDD-MDDT- 연통세트 구성(3점 스트링 고정식)

​

​

<장작실전>

표면 클리닝

장작의 점화

표준연소

2차연소

복합연소

​

​

<펠렛 실전 >

펠렛의 점화

펠렛 사용 팁

역연 역화 시뮬레이션 - 안전 대처법

​

​

<MDD의 수납 >

MDD본체 스탠드 결합

MDD본체.스탠드 펠렛박스 수납

전용가방 수납

​

​

​
