KITCHEN











KITCHEN 제원

packing    size  (mm)        250x290x500 complete size (mm)         250x920x500  fire box     size (mm)         140x190x400 weight (kg)                          20



system stove KITCHEN

















MOVIE (영상에 설치, 해체 등 간략사용법이 포함되어 있습니다.)





















KITCHEN을 제작하며



IPB사용이 일반화 되면서 순수연통시절보다 화목난로로 입문하시는 회원님들이 많이 늘었습니다.

화목난로에 접근성과 연통에 대한 부담감을 약간이나마 해소했다는 보람을 느끼게 되었습니다.

하지만 일체화, 간편화를 통해 더 쉬운 시스템으로 화목난로가 사용이 되었으면 하는 바람은 항상 아쉬움으로 남았습니다.

이 IPB일체화 스토브의 프로젝트명을 '빅토리스토브'라 명명하고

IPB2의 측면에 동일 모양의 스토브를 두어 쌍둥이 형상의 일체형스토브를 작업이 꽤 진행되었습니다.

그러나 조금 더 편해진 난로일뿐이지 우리가 좋아하는 아날로그, 그리고 캠핑에 밀접한 느낌은 아니라는 고민이 들더군요.

결국 오랜 시간의 작업을 중단하였습니다.



IPB 일체화는 구매의 경제성, 수납의 크기 및 설치의 편의성이 분명하다 보니 다른 방안이 필요했고

이는 관절 메커니즘을 구상하는 즐거움으로 이어졌습니다.

신기 방기 하면서 실사용에 편리를 주는 꼭 필요한 관절운동이랄까요.



신통방통한 구조를 통한 편의, IPB일체화, 무엇보다 캠핑에 어울리는 시스템의 조합에 대한 끝없는 생각과 시도가 키친을 만들어 내었습니다.



























KITCHEN은

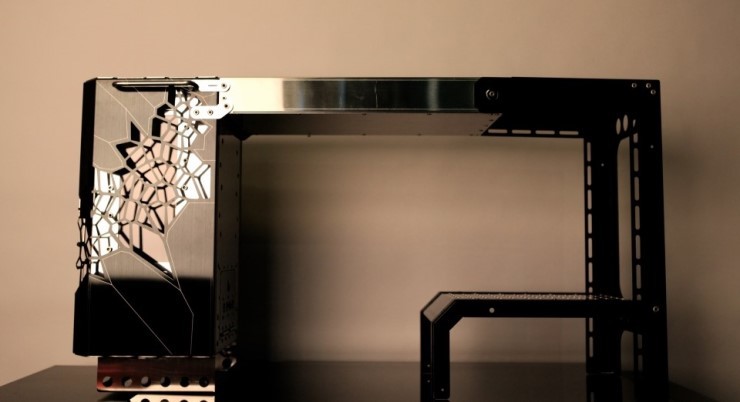

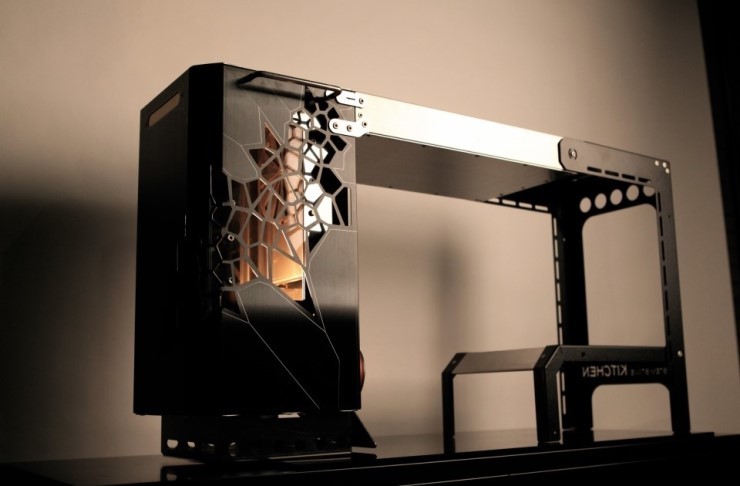

완전히 새로운 형태의 스토브 키친은

우리가 순수 떠올리기 쉬운 화목난로의 외양보다는 금속으로 만들어진 테이블의 형태에 가깝습니다.

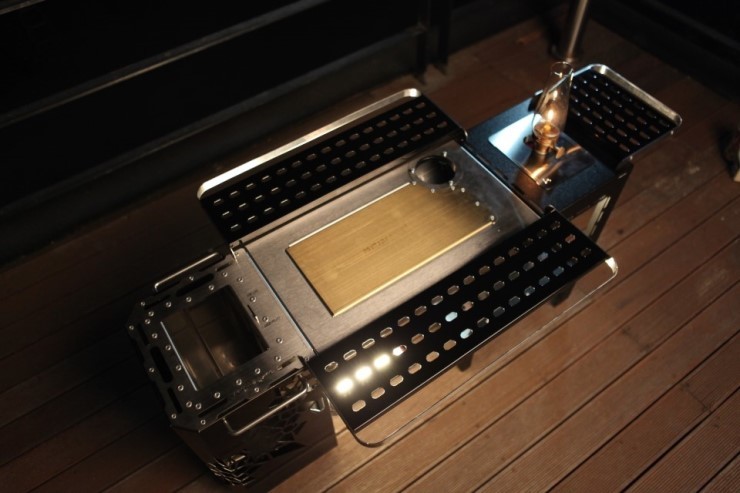

수직형 화실 - 쿡탑 - 보조선반 - 하부선반이 각각 적합한 높이로 위치해 있으며

이는 컨트롤 및 조리를 편리하게끔 도와줍니다.

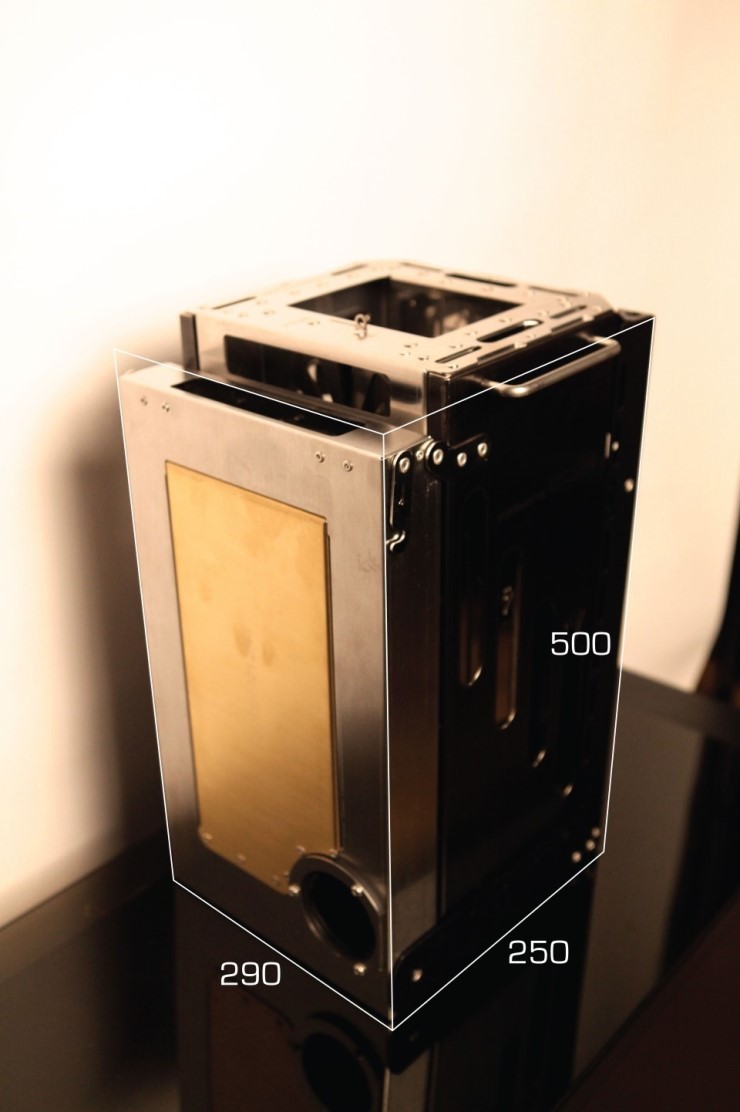

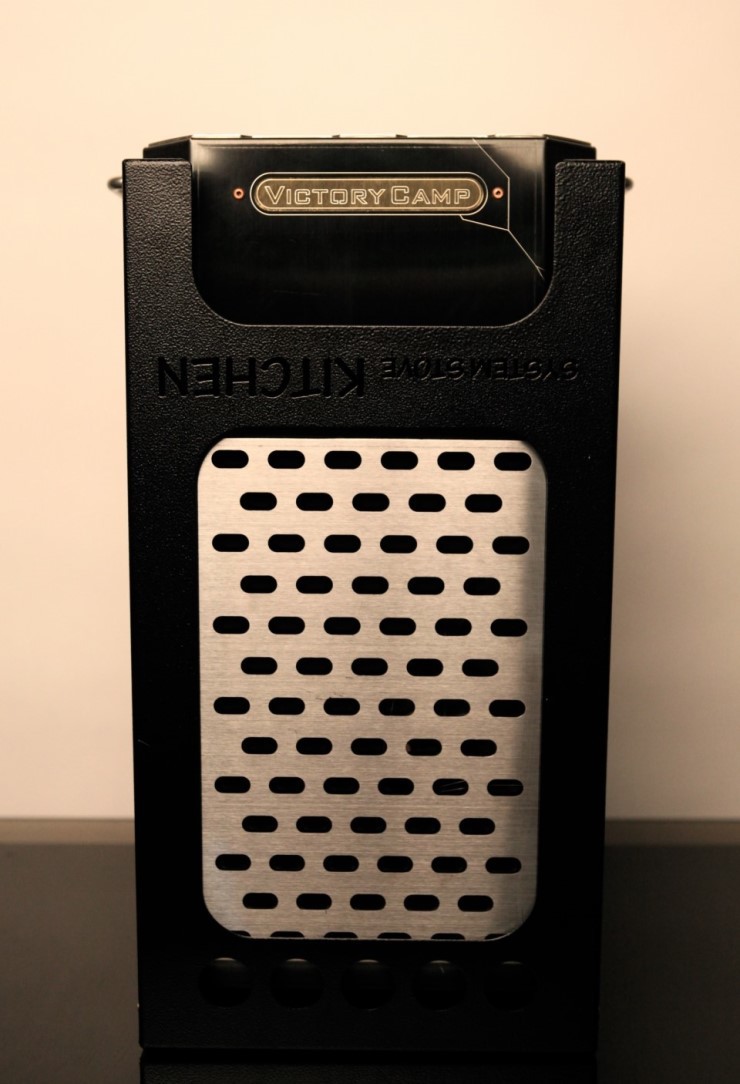

빠른 설치와 해체 수납우수성 - 키친폴딩영상















실사용 시 가로 1m에 가까운 키친은 단순히 한번의 동작을 통해 접는 것만으로 수납 정리됩니다.

실사용 모드의 부피 기준 수납부피는 25% 밖에 되지않지요.

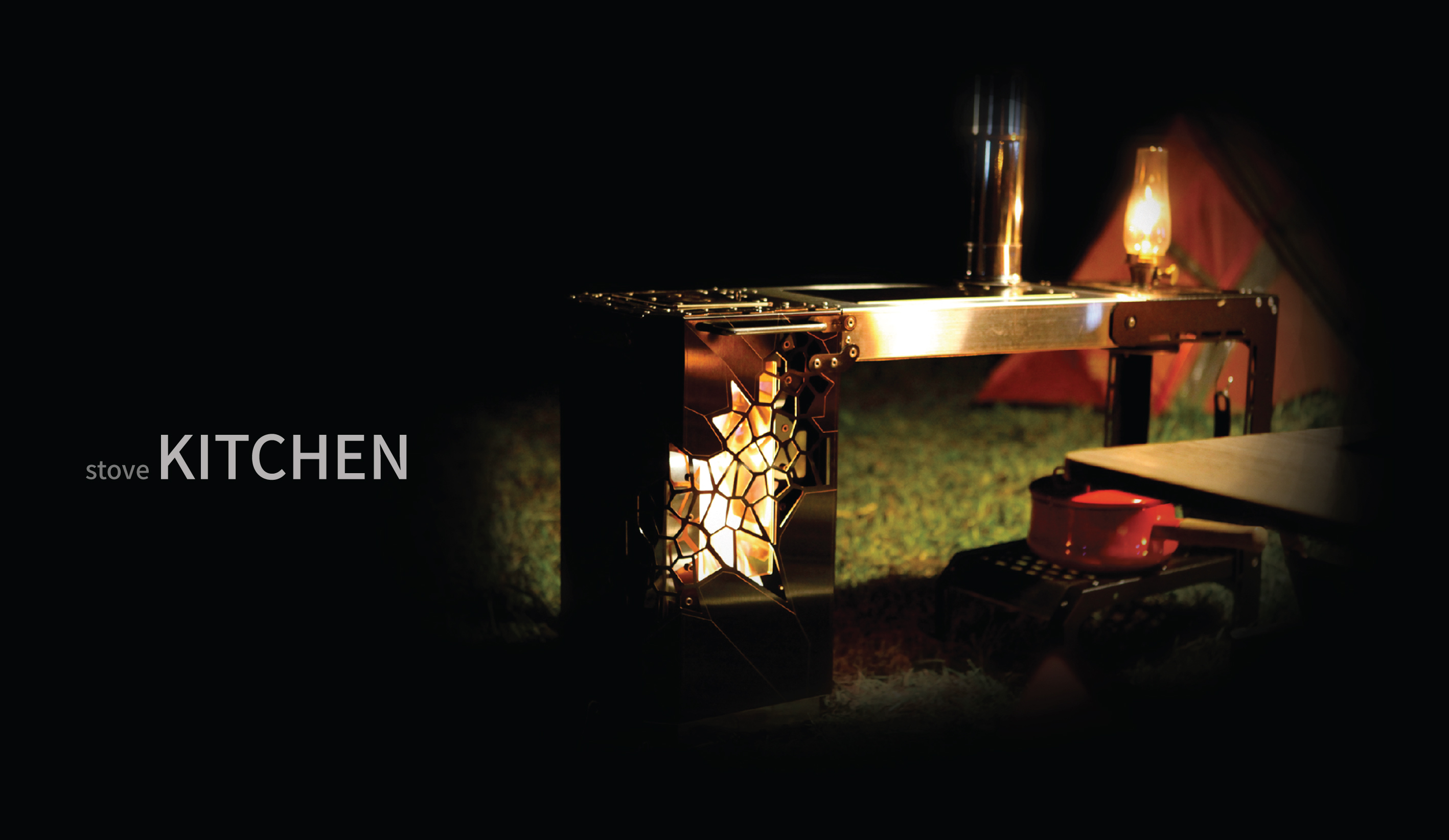

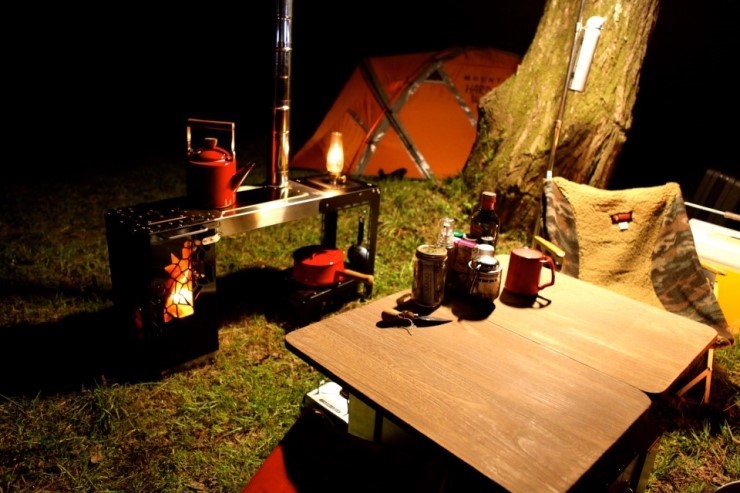

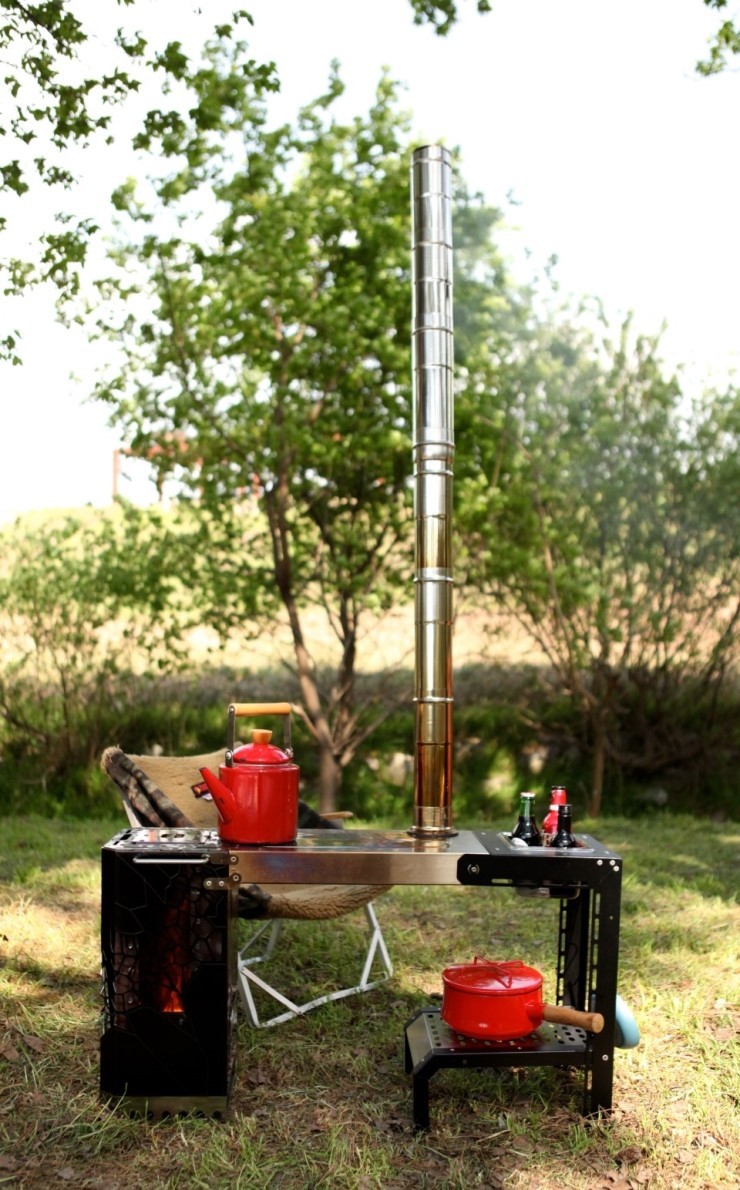

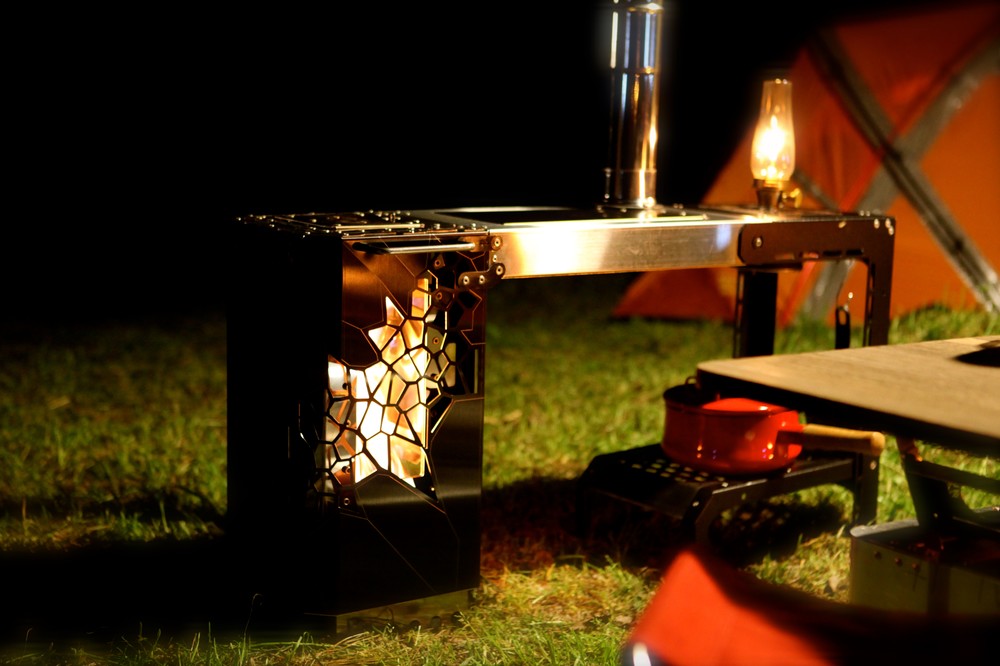

야외에서 아름다운 키친



1년중 1달의 혹서기를 제외하고 캠핑시 화로대를 사용합니다.

키친은 화목투입이 이루어지는 상부뚜껑을 제거하면 수직연소의 화로대로 사용이 되어 불기둥을 뿜어주며

화실 안에 총 6개의 직관이 기본 수납되어 연기에 자유롭게 보조난방 및 깔끔한 취사가 가능해지죠.









더불어 스탠드의 타공 부위에 시에라컵뿐만 아니라 각종도구를 행잉할 수 있으며

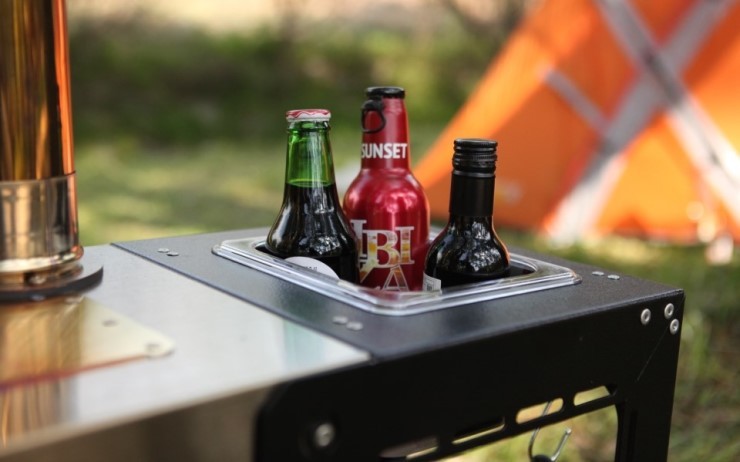

보조트레이공간에 얼음에 음료 또는 스텐밧드(1/6사이즈)를 놓고 정종을 데워도 먹습니다.

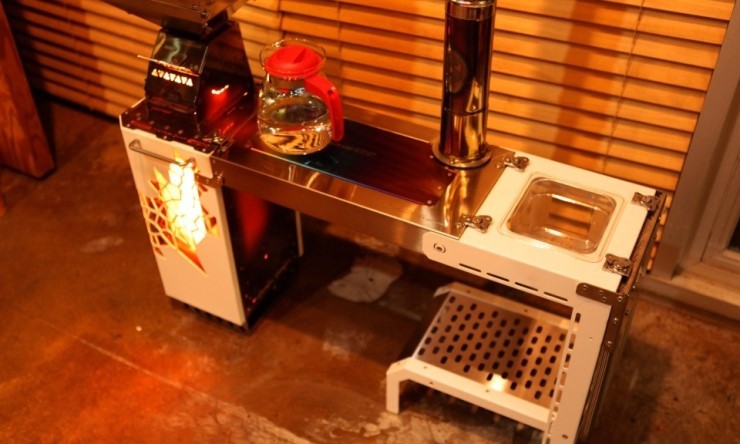

실내&텐트내부에서도 든든한 키친



실내에서 본격화목난로로 사용시 야외사용에서의 장점 역시 고스란히 실내까지 옮겨오게 되며

무엇보다 집안을 대표하는 가구처럼 안정적인 모습의 키친이 주는 압도감과 존재감이 상당히 높습니다.

(개인적느낌입니다. 갑오브갑~!)











티피텐트에서는 구조의 특성상 중앙에 위치하기에 연통설치는 엘보 없이 바로 곧장 꼬깔로 올라가게 되고

반면 거실형텐트에서는 한쪽에 든든히 자리잡게 됩니다.

테이블과 어우러지게 환경을 잡아주면 요리와 난방 모두 가장 효율적이고 편리한 사용이 이루어집니다.

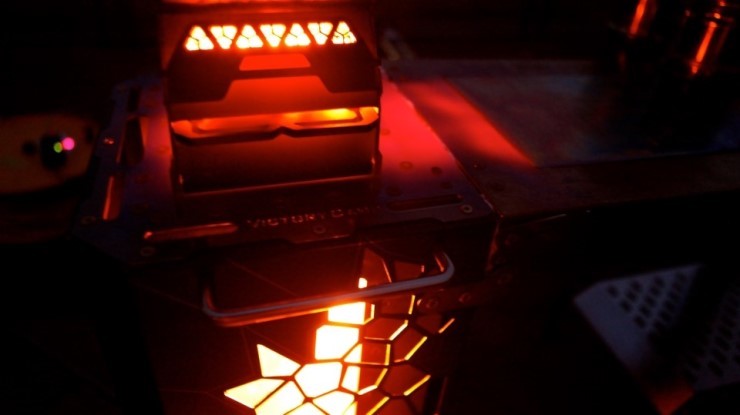

IPB 일체형 스토브



IPB가 일체화 된 키친은 아래와 같은 장점을 가집니다. (기존 IPB1, 2와도 호환됩니다.)



1. 높은 난방력,열효율

키친은 이미 화실에도 열기지연목이 있습니다.

또 한번 IPB 구간을 통해 열기가 우회 배출됨으로써 열효율이 높은만큼

연통밖으로 버려질 열기를 난방으로 되돌려주는 열기 또한 높습니다.

최고난방능력은 기빙트리급으로 빅토리제품 중 가장 높은 단계에 해당됩니다.













2. 넉넉한 취사공간

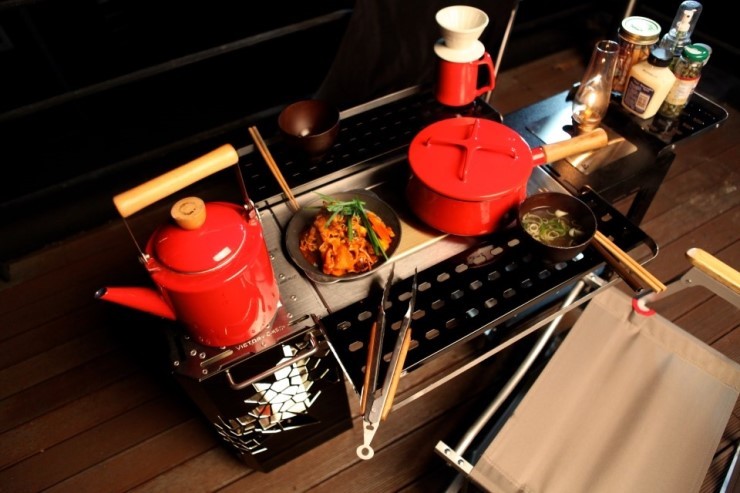

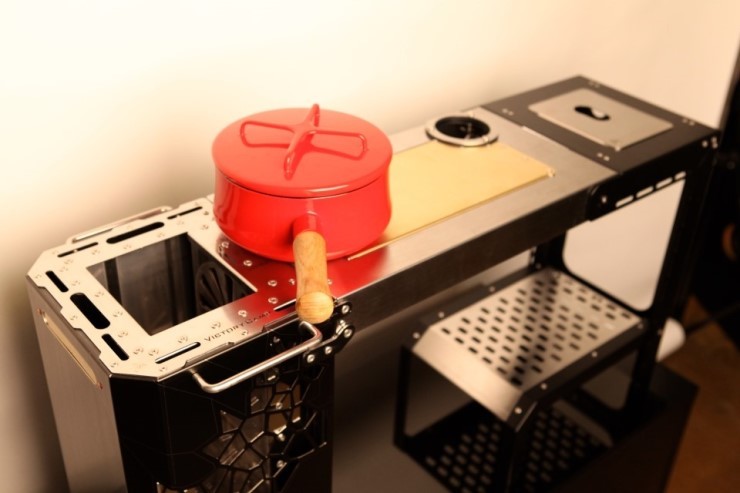

본체의 상부, IPB가 되는 쿡탑의 널찍한 면적은 찌개, 볶음, 찜 요리를 동시에 해냅니다.

















3. 연통수직설치 없이 사용

IPB가 만들어진 이유입니다.

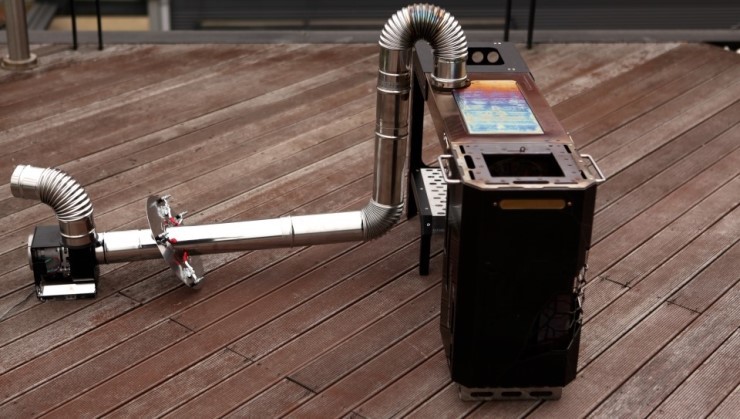

4~5M의 연통설치없이 흡출모터의 연결로 신속하고 편안하게사용이 가능합니다 .



필수주의사항

 a. 펠렛의 최대화력에서는 헛공기툴을 30%개방 장작의 과다사용 시 헛공기툴을 100%개방하여 사용해주세요.

  b .헛공기툴없이 사용 시 높은 화력에서 모터가 정지될 수 있습니다.













4. 연통으로 자연배기가 가능한 IPB일체형스토브

IPB1과 IPB2는 다양한 난로에 호환된다는 가장 큰 장점을 가지고 있지만

열기 우회구조로서 상하부 운동이 연속적으로 이루어지고 미로같은 열기순환구조를 가지다 보니 모터 이외에는 사용이 불가하였습니다.

하지만 키친은 모터 그리고 연통 양방향 원하시는 대로 사용 가능합니다.

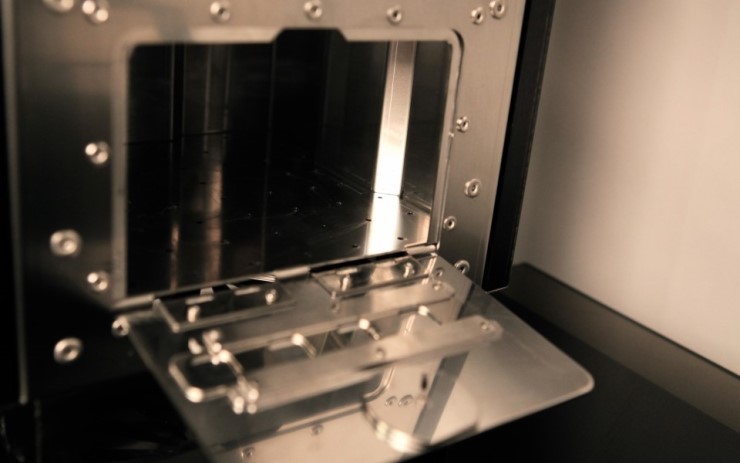

난로본연기능, 펠렛연소기 사용의 최적화



키친을 처음보시고 난로인지

아니면 단지 예쁜 신개념화로대인지 구분하기 어려워하시더군요.

키친은 화목난로로서 갖추어야 할 것들을 모두 갖춘 화목난로입니다.

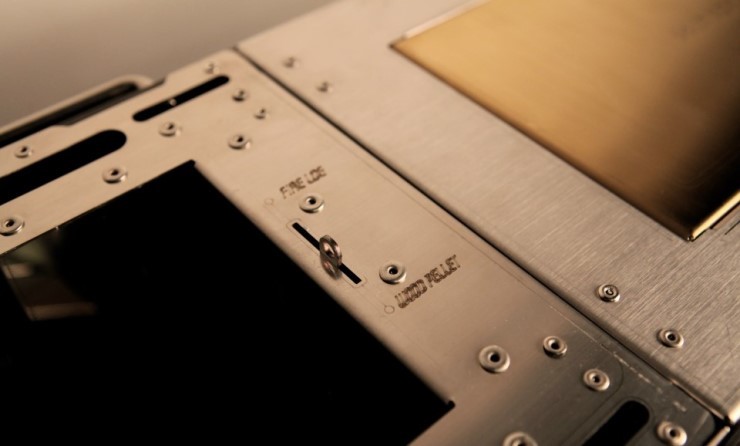

화실, 세라믹불보기창, 에어커튼, 열기지연목, 메인급기조절부, 보조급기조절부, 펠렛연소기 도킹부 등

화목난로로서 필수적인 것들을 모두 갖추었습니다.

뿐만 아니라 장작 사용(상향연소)과 펠렛사용(하향연소)의 연소 차이를 감안하여 불을 위로 태울 것인지 또는 아래로 태울 것인지 선택합니다.

하여 키친에는 바이퍼, H2, 미니디디연소기가 모두 호환됩니다.













많은 기능에도 가벼운 무게, 그렇지만 지켜낸 내구성



난로본체와 IPB를 동시에 들면 35KG 에 근접한 무게로 쌀 한가마니를 드는 것과 같습니다.

키친은 난로본체, IPB, 보조선반, 메인선반의 모든 구성의 무게가 17KG 밖에 나가지 않습니다.

결코 가벼운 무게는 아니나 기능들과 사용상의 범위에 대비하면 매우 경량제품인 것임에 틀림 없습니다 .







키친은 고온에 대한 내구성을 위해 불에 가까운 모든 부분을 스테인레스를 사용했으며

다수의 절곡공정을 통해 열휨현상을 최소화했습니다.

















안전을 위한 장치가 기능을 더하다

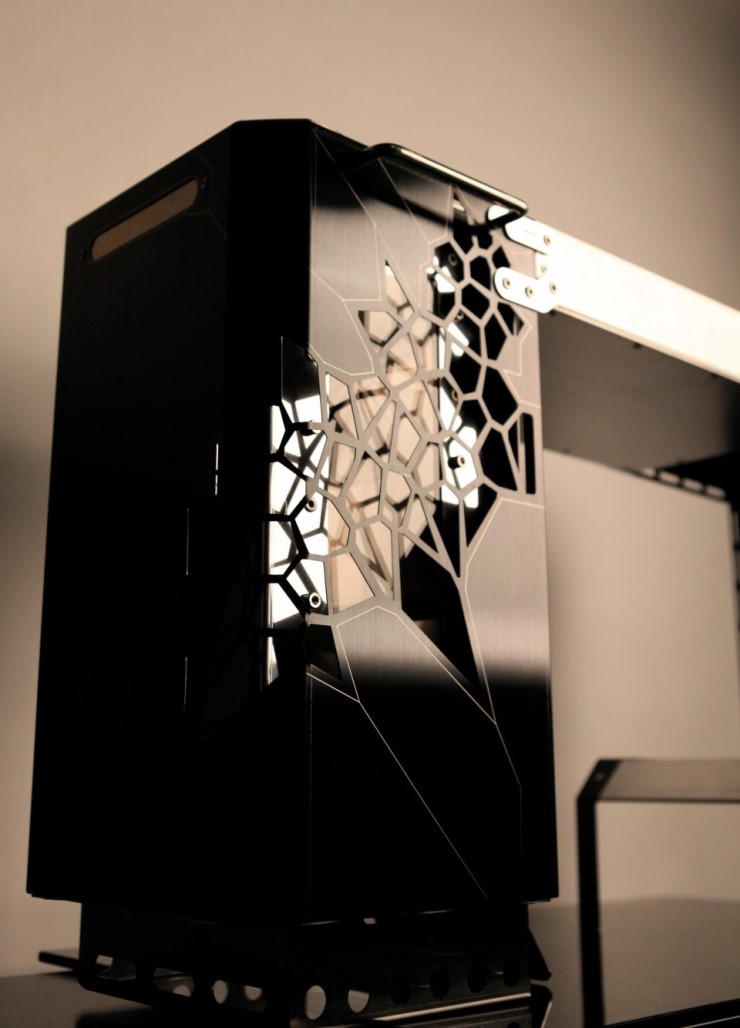

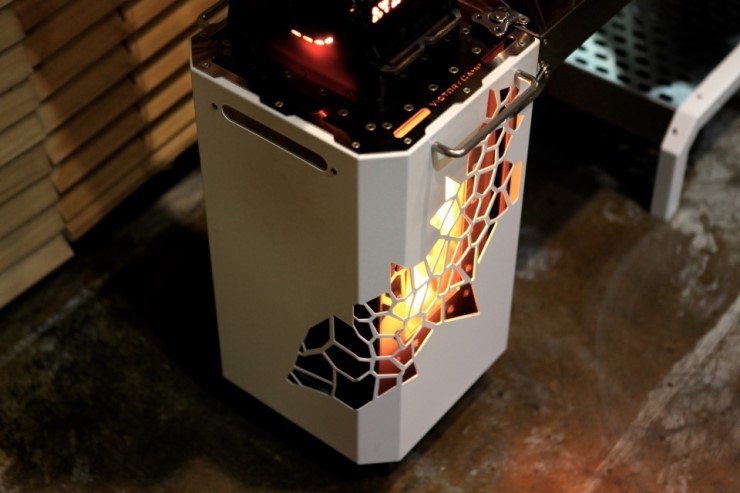

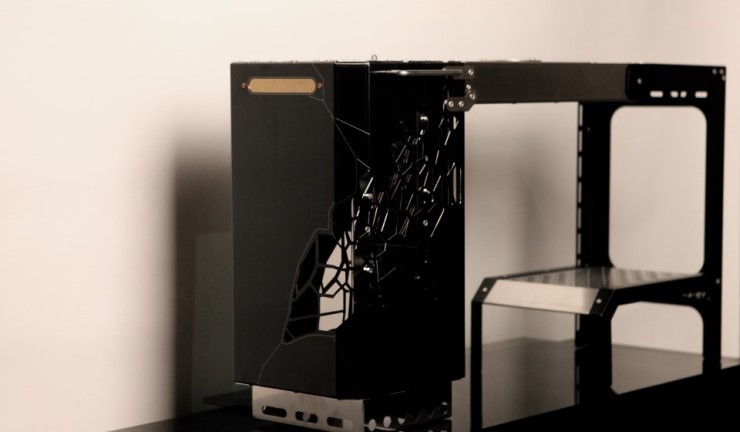

1. 본체의 디자인펜스 - 대류형본체

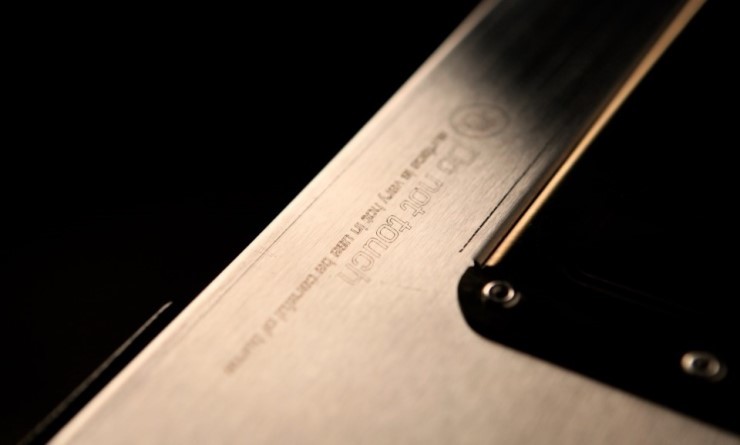

키친은 발열면적이 넓어 따뜻하고 조리면에서도 우수하다는 큰장점을 갖지만 그만큼 화상에 노출우려가 높을 수 있습니다.

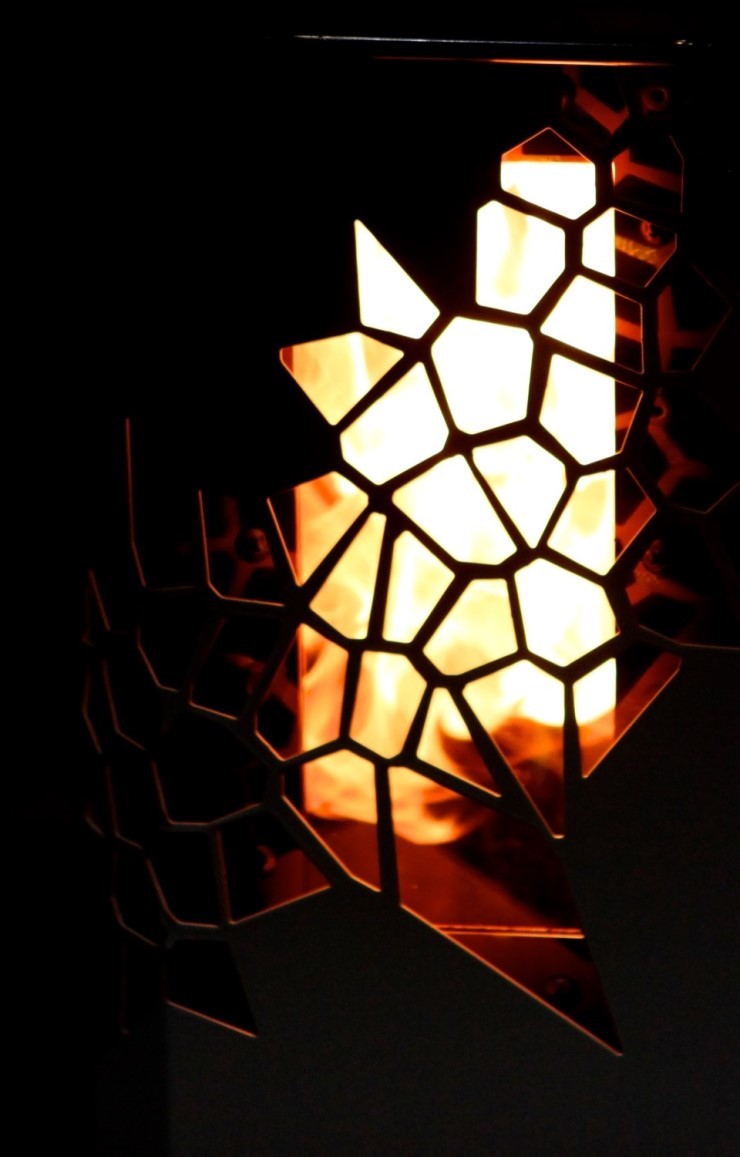

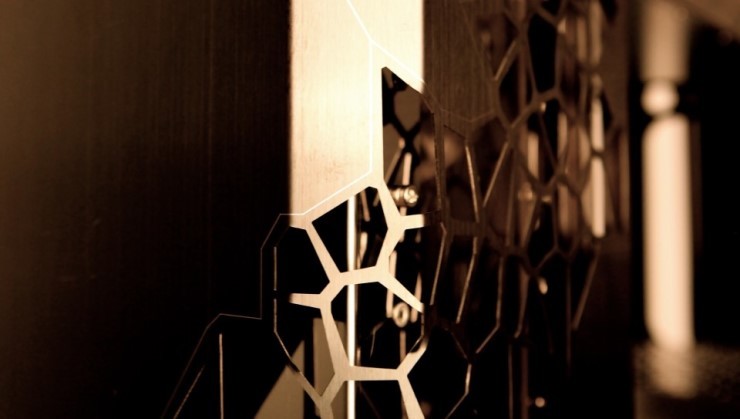

하여 가장 뜨거운 화실본체는 블랙스테인레스의 구조물이 하나의 펜스가 되어 보호하고

상하 타공부를 통해 공기의 대류운동을 자연적으로 이끌어 내는 대류형 스토브의 기능을 갖습니다.

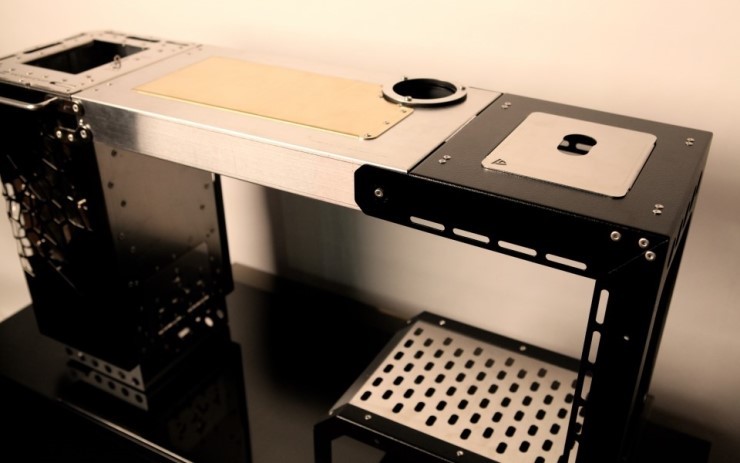

2. IPB구간의 세이프스틸가드 - 키친이 테이블이 되다

IPB구간에는 쉽게 탈착하는 스틸가드가 구성되어 아이들의 접근 및 화상을 방지하고

여기에 타공형태의 보조선반을 설치하여 앞접시 등을 올릴 수 있죠.

키친을 완전히 테이블로 활용이 가능합니다.

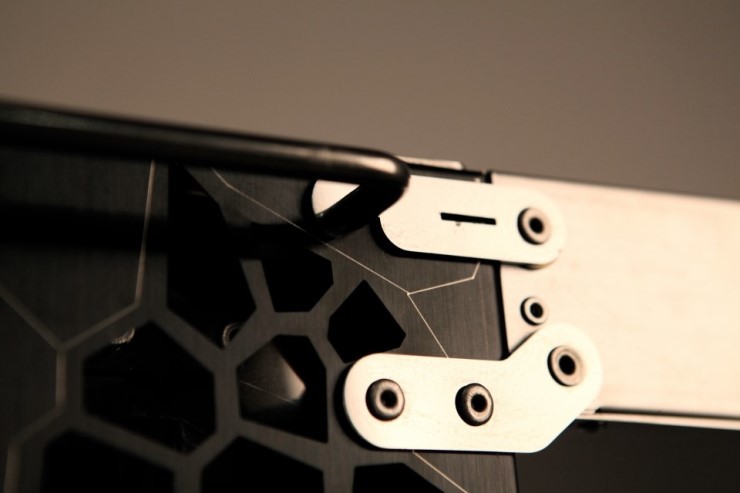

3. 난로본체와 IPB의 결속을 위한 간단LOCK









이외 기타사항



화목사용 시 공기창의 개패율 조절로 화력조절 및 연소속도컨트롤이 가능하며

-본체는 강풍이 불어도 넘어지지 않으나- 팩다운이 가능하게끔 하부에 타공 처리 되어있습니다.











SPEC



소재

티타늄코팅 블랙스테인레스, 티타늄코팅 골드스테인레스, 스테인레스헤어라인, 스테인레스폴리싱, 분체코팅PO, 스틸



사이즈 & 무게

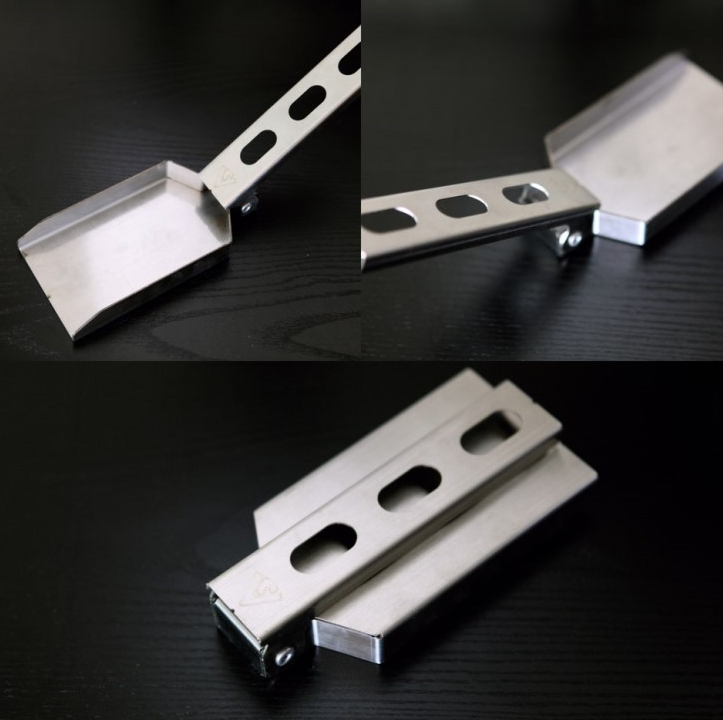

재삽멀티툴 기본포함





구성 품목

 1. 키친 본체

 2. 화목투입부 뚜껑

 3. 보조스탠드 뚜껑

 4. 재삽멀티툴







필수인지&주의사항 -안전과 직결된 필수사항입니다!



 1. 주변의 화기 및 인화성 물질과 안전거리를 유지하세요



 2. 펠렛연소기 사용시 아래의 연통환경을 필수 유지해주세요

 바이퍼- 50CM 연통 수직 12개

 H2- 50CM 연통 수직 14개

 MINI DD 연소기-50CM 연통 수직 6~7개





 3. 흡출모터 바로 연결사용 시 헛공기툴이 필수적입니다

 펠렛의 최대화력에서는 헛공기툴을 30%개방

 장작의 과다사용 시 헛공기툴을 100%개방하여 사용해주세요.

 (헛공기툴없이 사용 시 높은 화력에서 모터가 정지될 수 있습니다.)



 4. 바닥 일체형텐트에서는 화실 아래에 스텐접시를 받쳐주세요
